Beschreibung

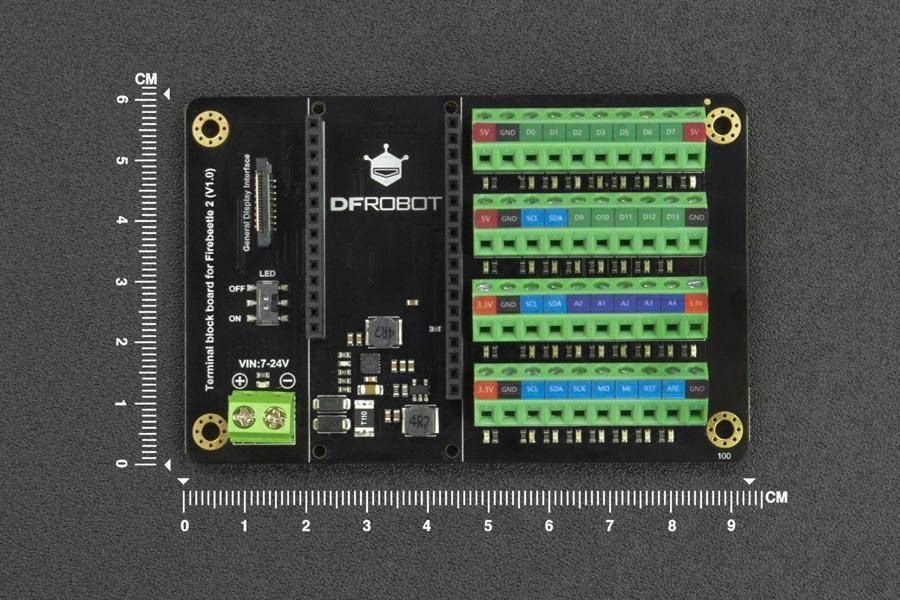

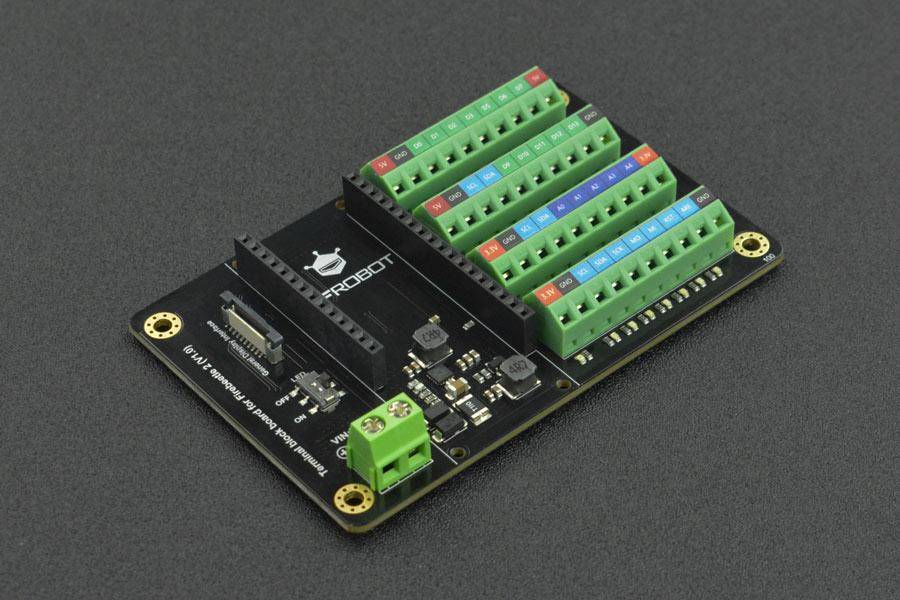

DFRobot Terminal Block Board for FireBeetle 2 ESP32-E IoT Microcontroller
Das DFRobot Terminal Block Board ist ein Erweiterungsschild, das speziell für den FireBeetle 2 ESP32-E IoT Microcontroller entwickelt wurde. Es bietet stabile und zuverlässige Verbindungen über Klemmenblöcke und ermöglicht die Nutzung einer externen Spannungsversorgung von 7-24 V. Das Board ist mit einem GDI-Port für den Anschluss von Displays ausgestattet und verfügt über Statusanzeigen für jeden Klemmenblock. Zusätzlich können die Statusanzeigen über einen Schalter deaktiviert werden, um den Energieverbrauch zu reduzieren.
Das Erweiterungsschild führt alle Pins des FireBeetle 2 zu Klemmenblöcken, was eine robuste Verdrahtung ermöglicht. Dies macht es ideal für Projekte, die eine stabile und zuverlässige Verbindung erfordern, wie beispielsweise intelligente Bodenüberwachungssysteme oder Projekte mit mehreren Relais.
Merkmale im Überblick

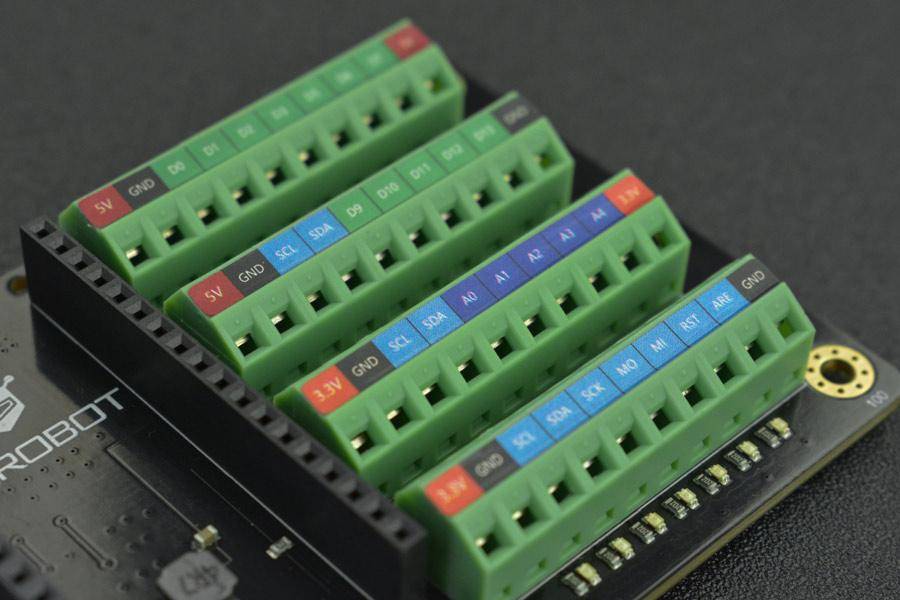

- Terminalblöcke für stabile und zuverlässige Verbindungen
- Alle Pins des FireBeetle 2 sind herausgeführt

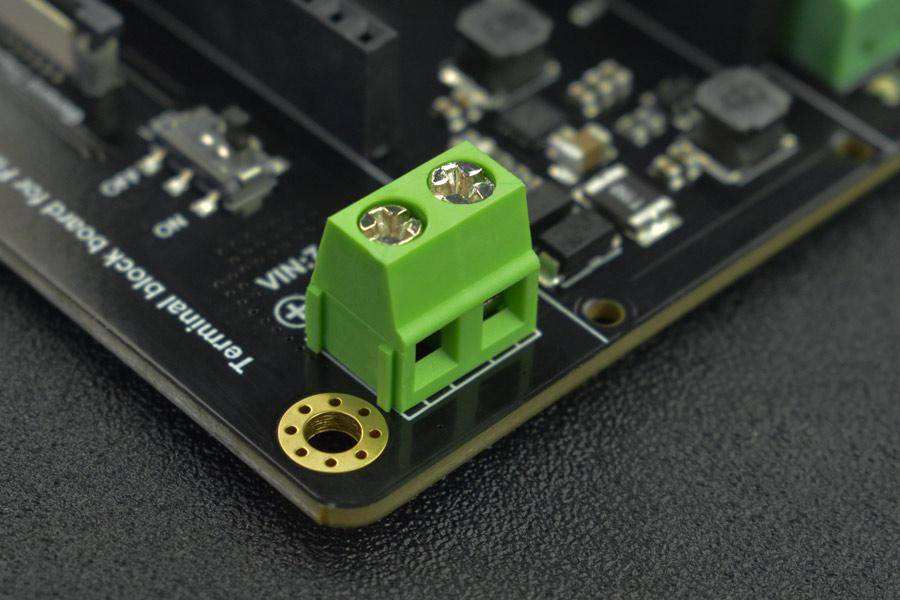

- Externe Spannungsversorgung: 7-24 V
- GDI-Port für den Anschluss von Displays
- Farbliche Silkscreen-Kennzeichnung
- Statusanzeigen für Klemmenblöcke
- Schalter zur Deaktivierung der Statusanzeigen
- FireBeetle 2 ESP32-E IoT Microcontroller
- Externe Spannungsversorgung: 7-24 V
- Screen-Port: GDI
- 5V-Port: 3 Anschlüsse
- 3.3V-Port: 3 Anschlüsse
- GND-Port: 6 Anschlüsse
- Digitale Ports: 12 Anschlüsse
- Analoge Ports: 5 Anschlüsse
- I2C: 3 Anschlüsse
- SPI: 1 Anschluss
- Port-Indikatoren: 34
- Port-Indikatorfarben: Blau, Rot
- Standardmäßig aktivierte Ports: 5V, 3.3V, D0, D1, D5, D6, A4, RST
- Abmessungen: 61 x 93,5 mm
- Nicht kompatibel mit FireBeetle 2 ESP32-S3 oder FireBeetle 2 M0 Development Board
- 1x Terminal Block Board für FireBeetle 2 ESP32-E IoT Microcontroller
- Product Wiki
- CAD
- Dimension
- Schematics
