Beschreibung

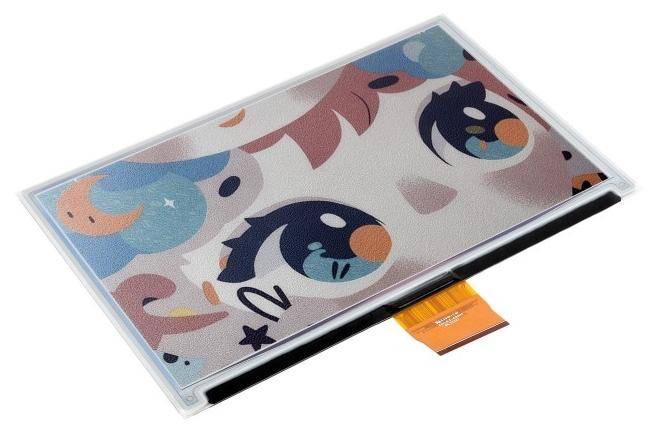

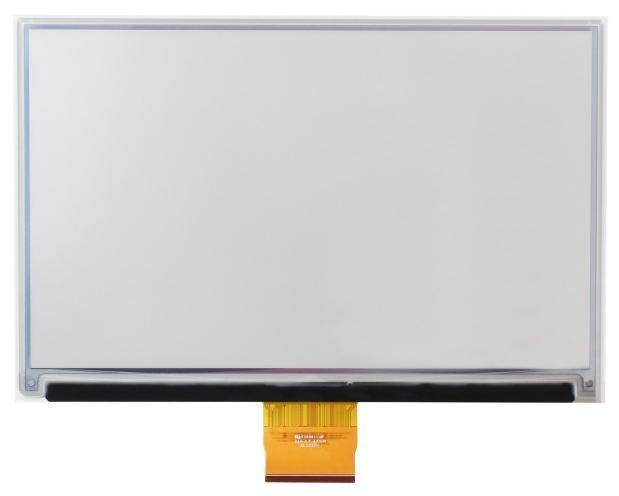

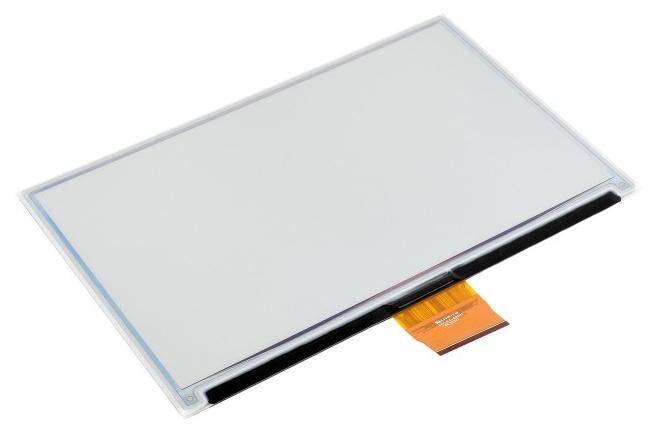

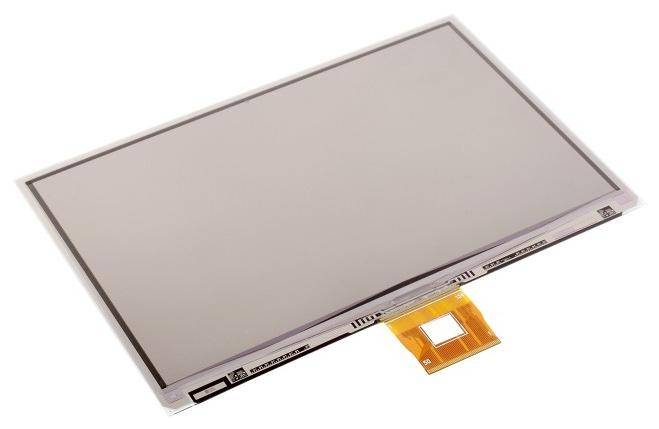

Waveshare E-Ink-Farb-Display ohne HAT, 7.3 Zoll, 800x480, Spectra 6, SPI, 3,3V
Das 7,3 Zoll E Ink Spectra 6 (E6) Full Color E-Paper Display ist eine energieeffiziente und hochauflösende Lösung für verschiedene Anwendungsbereiche, bei denen eine Papier-ähnliche Anzeige benötigt wird. Es bietet eine Auflösung von 800 × 480 Pixeln und ermöglicht die Darstellung von Farben in hoher Sättigung und Kontrast. Das Display verwendet die E Ink Spectra 6 Technologie, die es ermöglicht, Farben in Rot, Gelb und Blau anzuzeigen und eine ausgezeichnete Bildqualität zu liefern. Das Display benötigt keine Hintergrundbeleuchtung, da es die Inhalte durch Reflexion von Umgebungslicht darstellt und auch nach dem Ausschalten weiterhin anzeigt. Die geringe Leistungsaufnahme macht es besonders für Anwendungen geeignet, bei denen eine ständige Stromversorgung nicht erforderlich ist.
Es ist speziell für den Einsatz in Preisschildern, Regaletiketten und industriellen Instrumenten konzipiert, kann jedoch in vielen weiteren Bereichen verwendet werden. Aufgrund der passiv reflektierenden Technologie ist das Display unter natürlichem Licht gut lesbar und benötigt praktisch keine Energie im Standby-Modus.
Merkmale im Überblick
- Verwendet E Ink Spectra 6 (E6) Technologie für hohe Kontraste und kräftige Farben
- Kein Backlight erforderlich – behält die letzten angezeigten Inhalte bei Stromausfall
- Extrem niedriger Stromverbrauch, nur für das Aktualisieren der Anzeige erforderlich
E-Paper Displays verwenden die Microcapsule Elektrophorese-Technologie. Dabei werden geladene Partikel in einer klaren Flüssigkeit suspendiert, die sich an den Seiten der Mikrokapseln bewegen, wenn ein elektrisches Feld angelegt wird. Dies lässt die Mikrokapsel sichtbar werden, indem sie das Umgebungslicht reflektiert – ähnlich wie bei traditionellem Druckpapier. E-Paper Displays können Bilder und Texte unter Lampenlicht oder natürlichem Licht klar anzeigen, benötigen keine Hintergrundbeleuchtung und bieten nahezu einen 180°-Betrachtungswinkel. Aufgrund des papierähnlichen Effekts werden diese Displays häufig in E-Readern verwendet.
Technische Daten
- Anzeigegröße: 7.3 Zoll
- Auflösung: 800 × 480 Pixel
- Farben: E6 Vollfarbe (E Ink Spectra 6)
- Graustufen: 2
- Anzeigebereich: 160 × 96 mm
- Betrachtungswinkel: >170°
- Vollständige Aktualisierungszeit: 12s
- Dot Pitch: 0.2 × 0.2 mm
- Standby-Stromverbrauch: <0.01uA (praktisch nicht vorhanden)
- Anzeige-Technologie: E-Paper (passiv reflektierend)
- Kommunikation: SPI (3-Draht SPI, 4-Draht SPI)
- Erforderliche Betriebsspannung: 3.3V (Anzeige), 3.3V/5V (E-Paper Driver HAT)
- Refresh Power: <70mW (typ.)
- Displaydimensionen: 170.20 × 111.20 × 0.91mm
- 1x 7.3 Zoll E-Paper Display (E Ink Spectra 6)
