Beschreibung

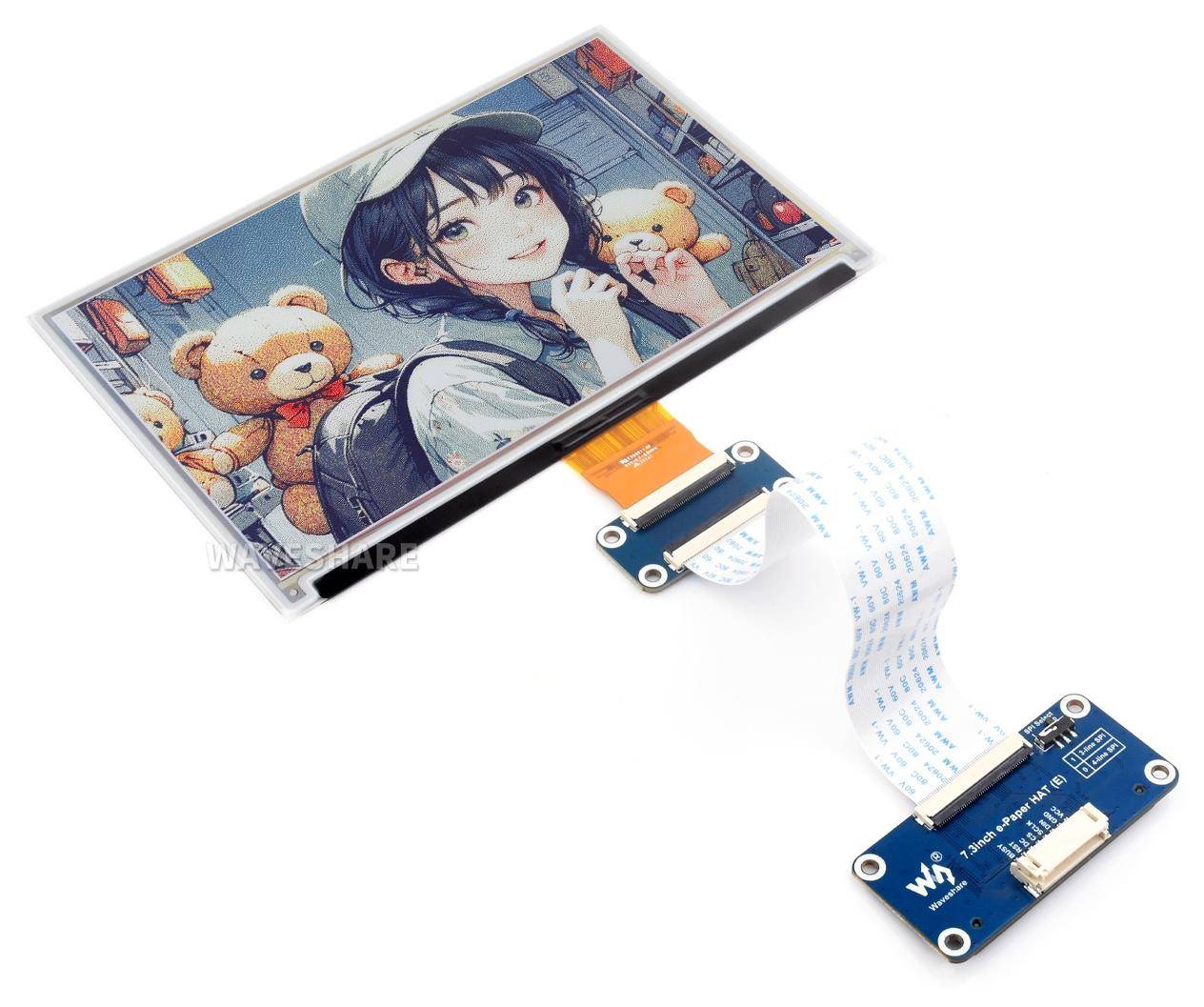

Waveshare E-Ink-Farb-Display mit HAT 7.3 Zoll, 800x480, Spectra 6, SPI, 3,3V
Das Waveshare 7.3 Zoll E Ink Spectra 6 Full Color E-Paper Display ermöglicht eine farbige und stromsparende Anzeige. Es nutzt die E Ink Spectra 6-Technologie, die hohe Kontraste, gesättigte Farben und eine hohe Auflösung bietet. Das Display benötigt keine Hintergrundbeleuchtung und hält den zuletzt angezeigten Inhalt auch ohne Stromzufuhr aufrecht. Durch die hohe Betrachtungswinkelstabilität bleibt die Anzeige aus nahezu jeder Perspektive sichtbar.
Das Display unterstützt verschiedene Anwendungen, darunter Preisschilder, Regaletiketten und industrielle Messgeräte. Es wird über eine SPI-Schnittstelle angesteuert und ist kompatibel mit Raspberry Pi, Jetson Nano, RDK X3, Arduino und STM32. Der Betrieb erfolgt mit einer niedrigen Leistungsaufnahme, da Energie nur während des Bildwechsels benötigt wird. Die E-Paper-Technologie nutzt Mikrokapseln mit geladenen Farbpartikeln, die durch elektrische Felder gesteuert werden, um die Anzeige zu erzeugen.
Es ist speziell für den Einsatz in Preisschildern, Regaletiketten und industriellen Instrumenten konzipiert, kann jedoch in vielen weiteren Bereichen verwendet werden. Aufgrund der passiv reflektierenden Technologie ist das Display unter natürlichem Licht gut lesbar und benötigt praktisch keine Energie im Standby-Modus.
Merkmale im Überblick
- 7,3 Zoll E-Paper Display mit E Ink Spectra 6-Technologie
- Auflösung: 800 × 480 Pixel
- Farbwiedergabe mit hoher Sättigung und Kontrast
- Passiv reflektive Anzeige ohne Hintergrundbeleuchtung
- Niedriger Stromverbrauch, benötigt nur Energie für Aktualisierung
- Kompatibel mit Raspberry Pi, Jetson Nano, RDK X3, Arduino, STM32
- Standardmäßige SPI-Schnittstelle zur einfachen Integration
- Typische Anwendungsfälle: Preisschilder, Regaletiketten, Konferenz-Namensschilder
- Raspberry Pi
- Jetson Nano
- RDK X3
- Arduino
- STM32

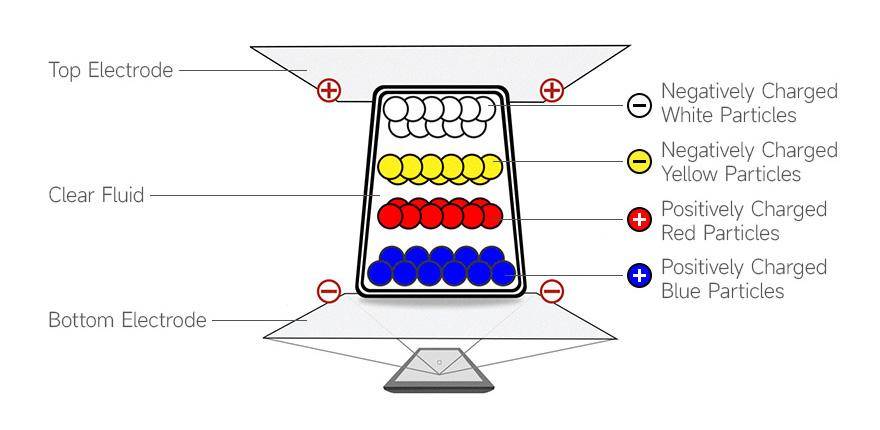

E-Paper Displays verwenden die Microcapsule Elektrophorese-Technologie. Dabei werden geladene Partikel in einer klaren Flüssigkeit suspendiert, die sich an den Seiten der Mikrokapseln bewegen, wenn ein elektrisches Feld angelegt wird. Dies lässt die Mikrokapsel sichtbar werden, indem sie das Umgebungslicht reflektiert – ähnlich wie bei traditionellem Druckpapier. E-Paper Displays können Bilder und Texte unter Lampenlicht oder natürlichem Licht klar anzeigen, benötigen keine Hintergrundbeleuchtung und bieten nahezu einen 180°-Betrachtungswinkel. Aufgrund des papierähnlichen Effekts werden diese Displays häufig in E-Readern verwendet.
Technische Daten
- Displaygröße: 7,3 Zoll
- Auflösung: 800 × 480 Pixel
- Anzeige-Technologie: E Ink Spectra 6
- Betrachtungswinkel: >170°
- Graustufen: 2
- Vollbild-Aktualisierungszeit: 12 Sekunden
- Leistungsaufnahme während der Aktualisierung: <70mW
- Standby-Stromverbrauch: <0,01µA
- Schnittstelle: 3-wire SPI, 4-wire SPI
- Abmessungen: 170,2 × 111,2 × 0,91 mm
- Aktive Anzeigefläche: 160 × 96 mm
- Punktabstand: 0,2 × 0,2 mm
- Betriebsspannung: 3,3V (Raw Display), 3,3V/5V (mit e-Paper Driver HAT)

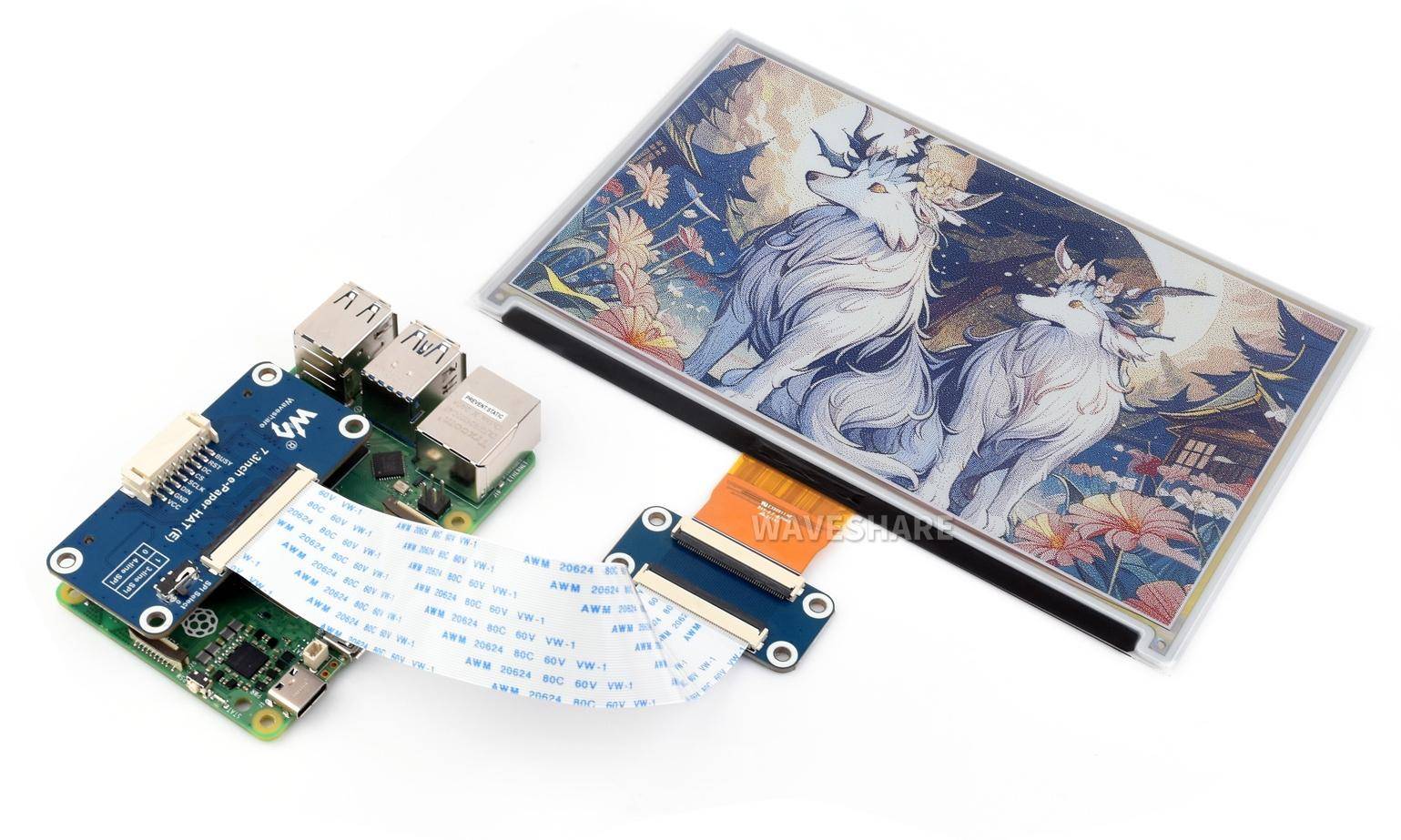

- Treiber HAT mit Raspberry Pi 40PIN GPIO kompatibel
- Onboard-Spannungswandler für 3,3V/5V kompatible Mikrocontroller
Lieferumfang
- 7.3 Zoll E-Paper Display

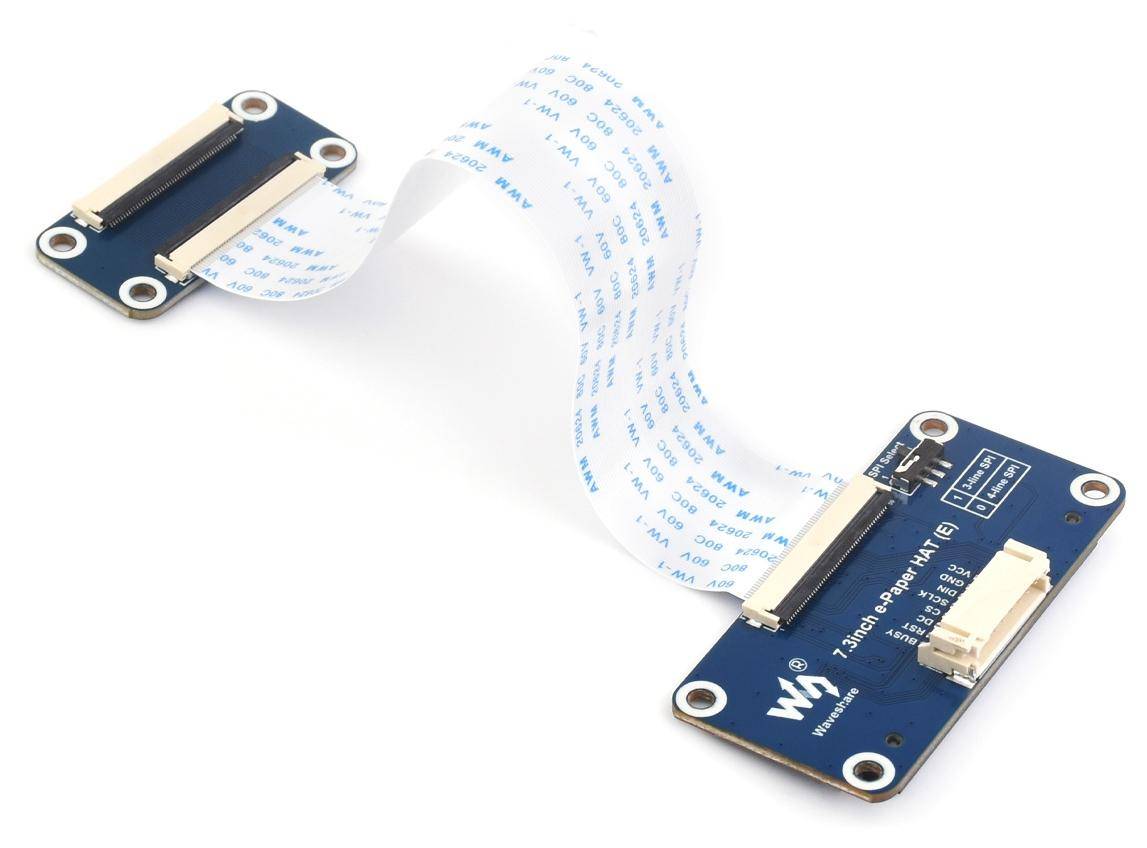

- E-Paper Driver HAT mit Adapter und FFC-Kabel
- PH2.0 8-PIN Kabel
- Montageschrauben für Raspberry Pi (2 Stück)
- Produkt-Wiki
