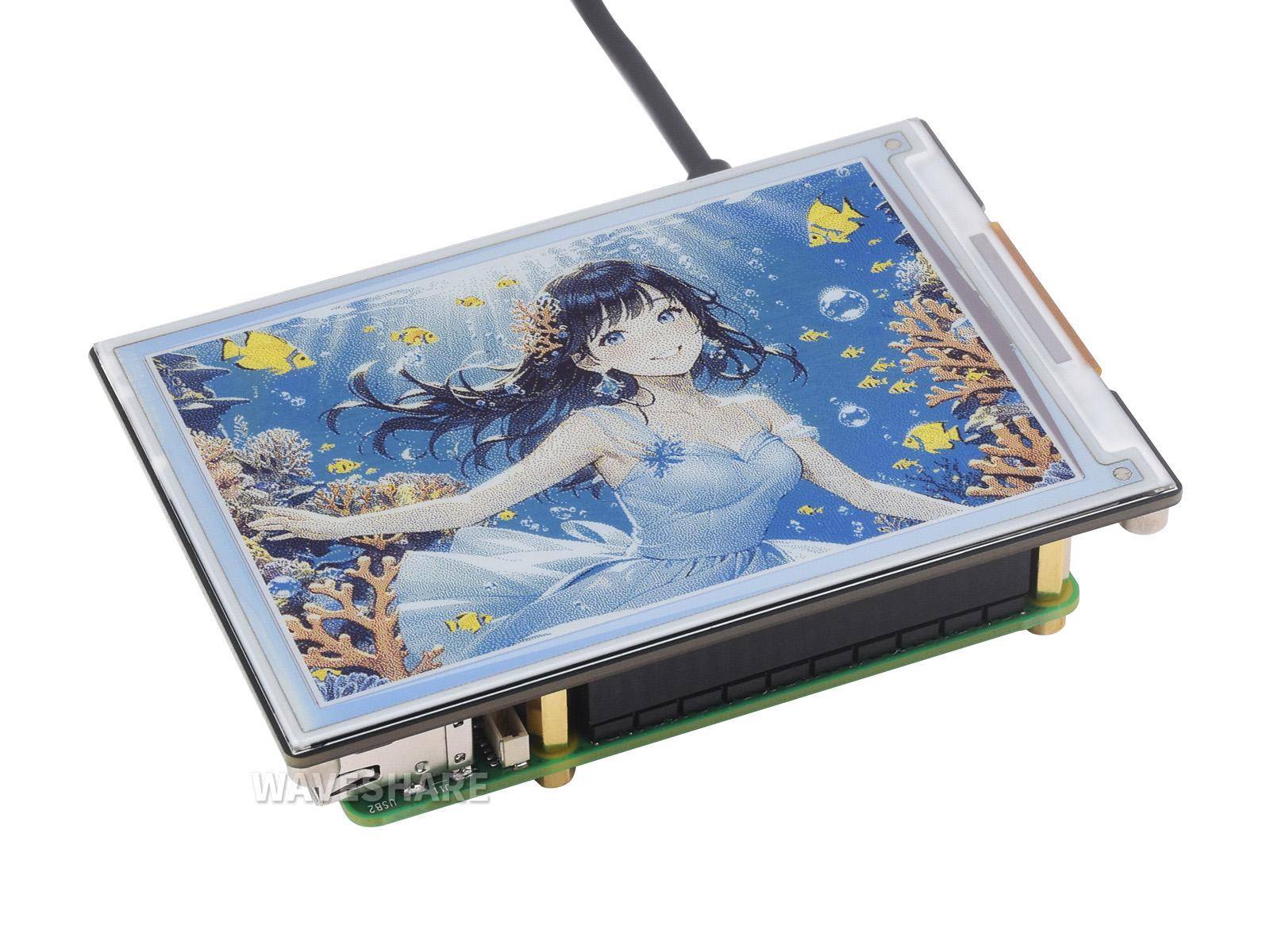

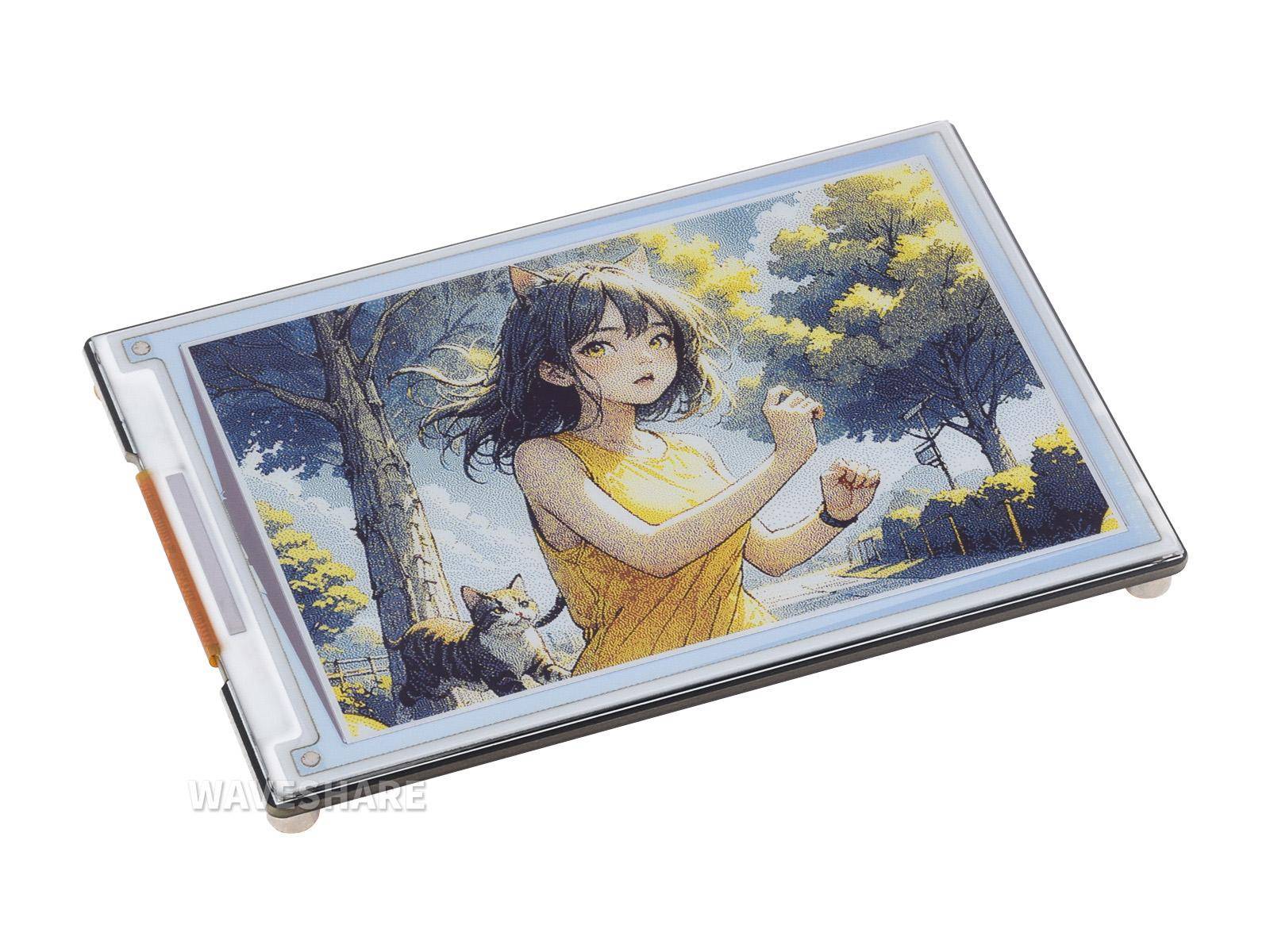

Waveshare E-Ink-Farb-Display HAT+ (E), 4 Zoll, 600x400, Spectra 6, SPI, mit Treiber-Board, 3,3/5V
Das 4-Zoll-E-Ink-Spectra-6-Display bietet eine innovative farbige E-Paper-Technologie mit einer Auflösung von 600 × 400 Pixeln. Es nutzt die fortschrittliche E Ink Spectra 6 (E6) Technologie, die durch hohe Farbkontraste und gesättigte Farben besticht. Dieses Display arbeitet ohne Hintergrundbeleuchtung und benötigt nur während des Bildwechsels Strom. Nach dem Abschalten bleibt das zuletzt angezeigte Bild erhalten, was es besonders energieeffizient macht. Das Display ist ideal für Anwendungen wie Preisschilder, Regaletiketten und industrielle Instrumente.
Das Display ist passiv reflektierend, was bedeutet, dass es Umgebungslicht zur Darstellung nutzt und unter natürlichem Licht oder Lampenlicht klare Bilder und Texte liefert. Sollte eine zusätzliche Lichtquelle für die Nutzung unter schlechten Lichtverhältnissen erforderlich sein, empfehlen wir das EINLICHT Halo aus dem Zubehör. Die Anzeige arbeitet mit einer graustufigen Farbtiefe von 2 und unterstützt SPI-Kommunikation für die Integration in Steuerboards wie Raspberry Pi, Jetson Nano, Arduino und STM32. Das optionale HAT+ Standard-Treiberboard erleichtert die Kompatibilität und ermöglicht eine schnelle Entwicklung.
Spectra 6-Technologie

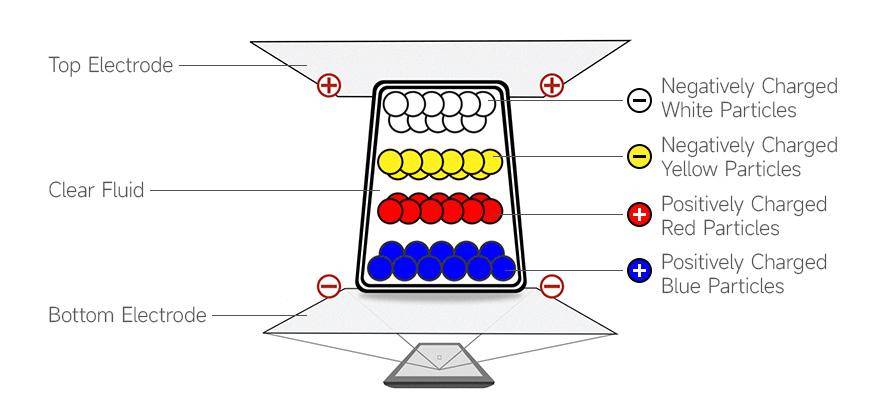

Die E Ink Spectra 6-Technologie arbeitet mithilfe von elektrophoretischen Bewegungen in mikroskopisch kleinen Kapseln, die elektrisch geladene Farbpigmente enthalten. Diese Pigmente, wie Schwarz, Weiß, Rot, Gelb, Blau und Grün, werden durch elektrische Felder an die Oberfläche bewegt, wodurch die gewünschte Farbe sichtbar wird. Das Display besteht aus einer Farbkapselschicht, transparenten Elektroden und einer reflektierenden Hintergrundschicht. Diese Bauweise ermöglicht es, dass Inhalte dauerhaft angezeigt werden, ohne dass kontinuierlich Energie benötigt wird.
Das E-Paper-Display wird in einer Vielzahl von Projekten eingesetzt, einschließlich IoT-Anwendungen, bei denen eine ressourcenschonende und energieeffiziente Lösung erforderlich ist. Durch den papierähnlichen Charakter und den Betrachtungswinkel von bis zu 170° eignet sich das Display für mobile Geräte, industrielle Anwendungen und weitere Umgebungen, in denen ein geringer Energieverbrauch und eine klare Darstellung entscheidend sind.

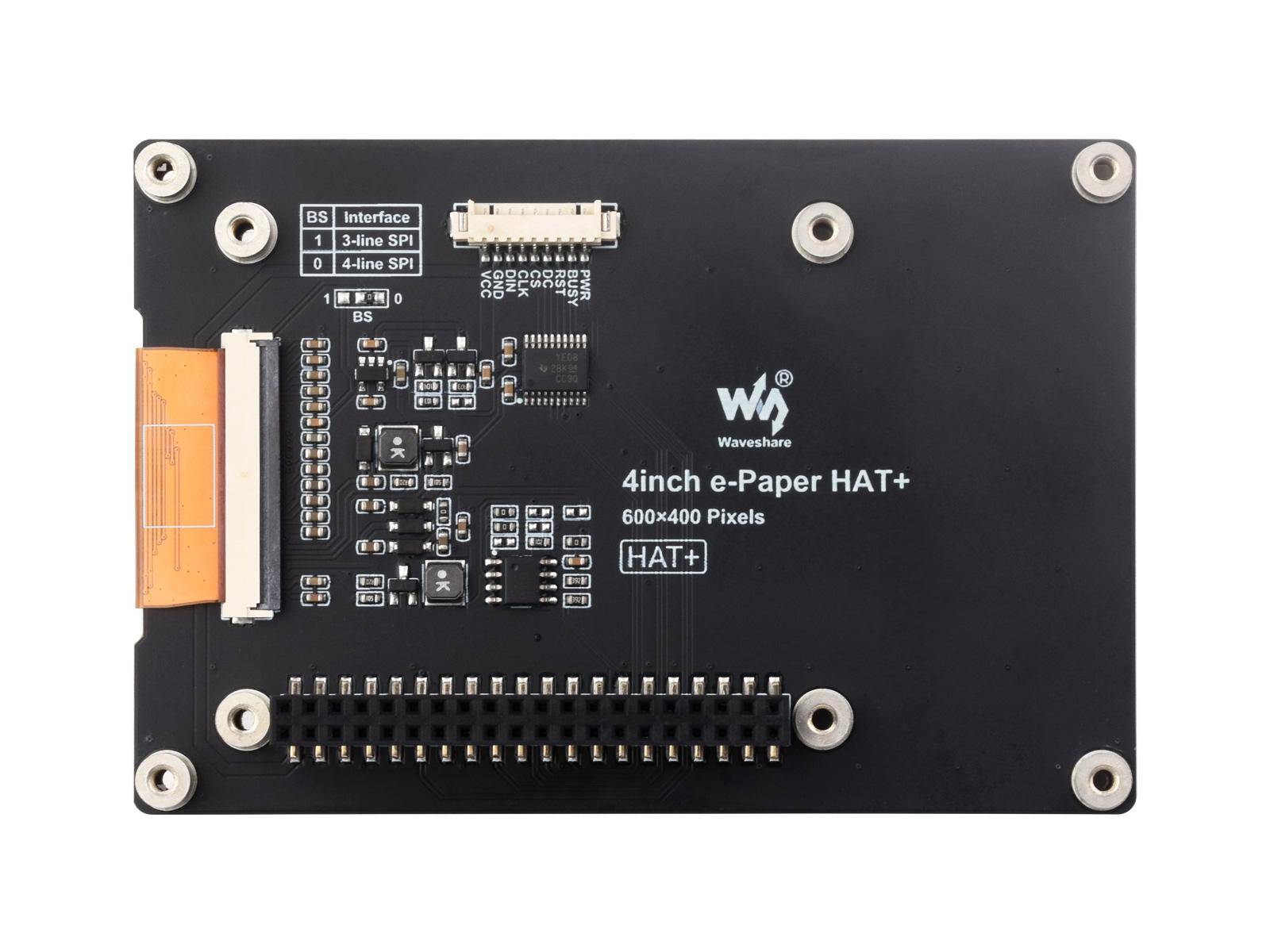

Treiber-Board Version
Der HAT+ Standard ist eine erweiterte Version des ursprünglichen HAT-Standards für Raspberry Pi. Diese neue Spezifikation ermöglicht eine automatische Erkennung von Software und Firmware, wodurch die Integration von Erweiterungsmodulen erleichtert wird. Der HAT+ Standard ist vollständig kompatibel mit dem 40-Pin-GPIO des Raspberry Pi und unterstützt Plug-and-Play-Funktionalität. Ein integrierter EEPROM-Chip speichert Konfigurationsdaten, sodass die automatische Board-Konfiguration beim Anschluss erfolgt. Darüber hinaus sorgt der Standard für einheitliche Abmessungen, wodurch eine perfekte Passform für Raspberry Pi-Erweiterungen gewährleistet wird. Die Stromversorgung erfolgt direkt über den 40-Pin-GPIO, was zusätzliche Verkabelung überflüssig macht.
Merkmale im Überblick
- 4 Zoll großes E-Paper-Display mit E Ink Spectra 6 Technologie
- Auflösung von 600 × 400 Pixeln
- Farbanzeige mit Rot, Gelb und Blau als Grundfarben
- Graustufe von 2
- Ultra niedriger Stromverbrauch
- Kein Hintergrundlicht erforderlich
- SPI-Schnittstelle für einfache Steuerung
- Optionales HAT+ Standard-Treiberboard verfügbar
Kompatibilität
- Raspberry Pi Boards (40PIN GPIO Header)
- Jetson Nano
- Arduino
- STM32
- RDK X3
- Betriebsspannung: 3,3 V/5 V (mit Treiberboard)
- Auflösung: 600 × 400 Pixel
- Farbanzeige: E6 Vollfarbe (Rot, Gelb, Blau)
- Graustufe: 2
- Schnittstelle: 3-Wire SPI, 4-Wire SPI
- Betrachtungswinkel: >170°

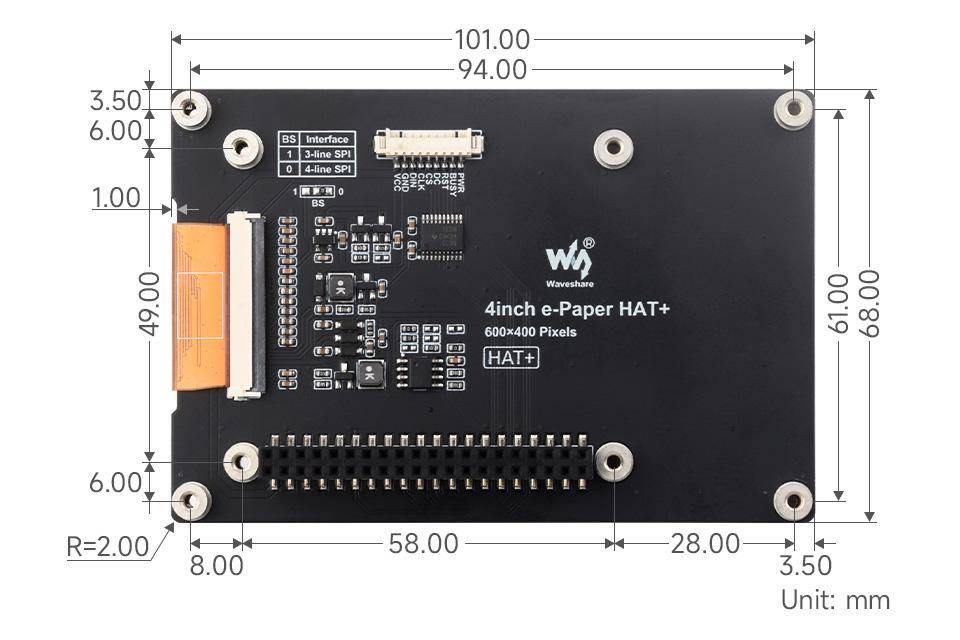

- Abmessungen (mit Treiberboard): 101 × 68 mm

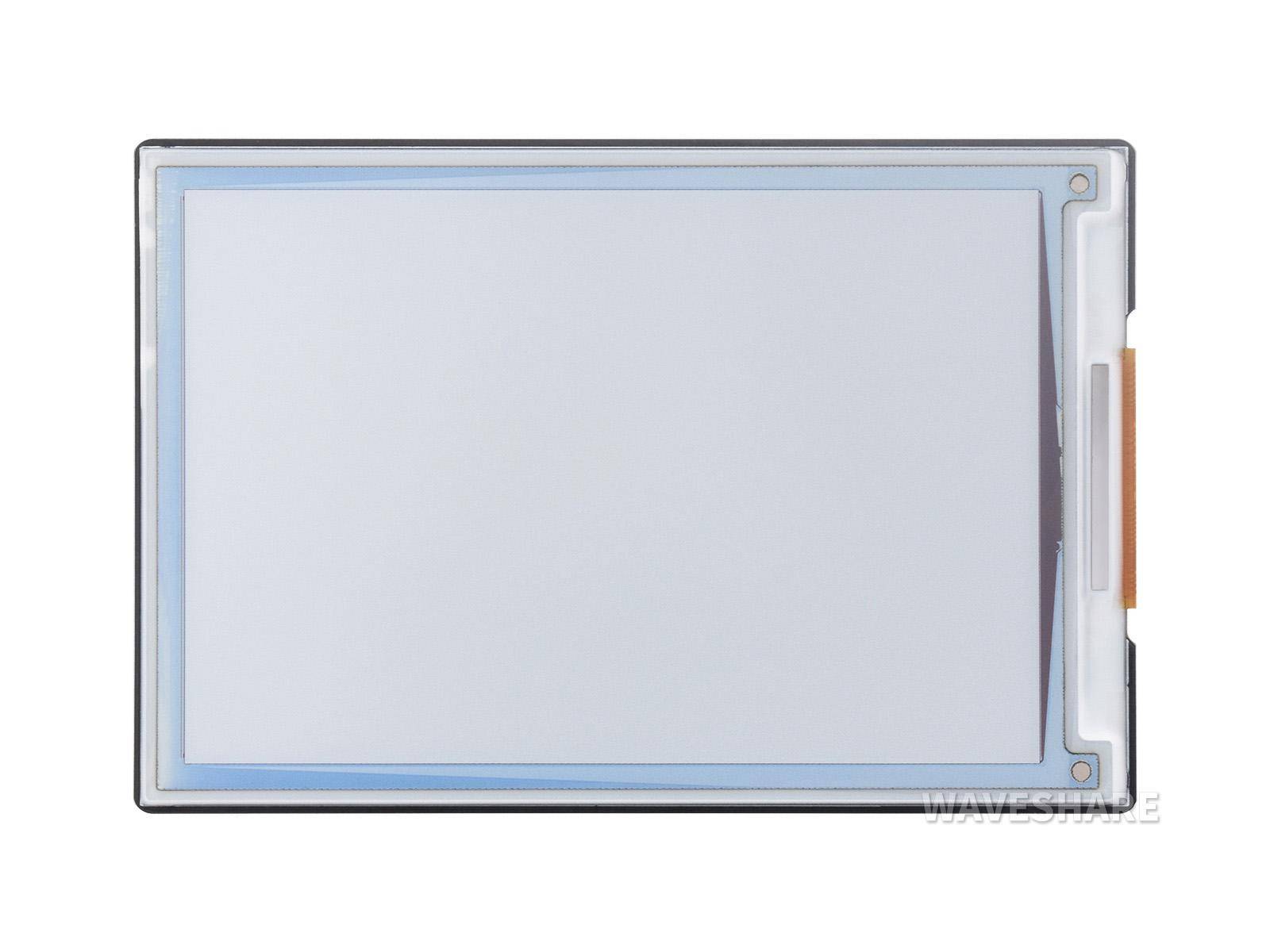

- Displaygröße: 84,6 × 56,4 mm
- Vollständige Aktualisierungszeit: 19 Sekunden
- Standby-Stromverbrauch: <0,01 μA (Raw Display), <0,01 mW (mit Treiberboard)
- Stromverbrauch bei Aktualisierung: <70 mW
- Inklusive Treiberboard (HAT+ (E))
- Erfordert Umgebungslicht für den Betrieb
- 4inch E-Paper (E): 1x
- 4inch E-Paper HAT+ (E): 1x
- GH1.25 9PIN Kabel (20 cm): 1x
- Schraubenpack: 1x
- Detaillierte Produktressourcen und Anleitung
