Beschreibung

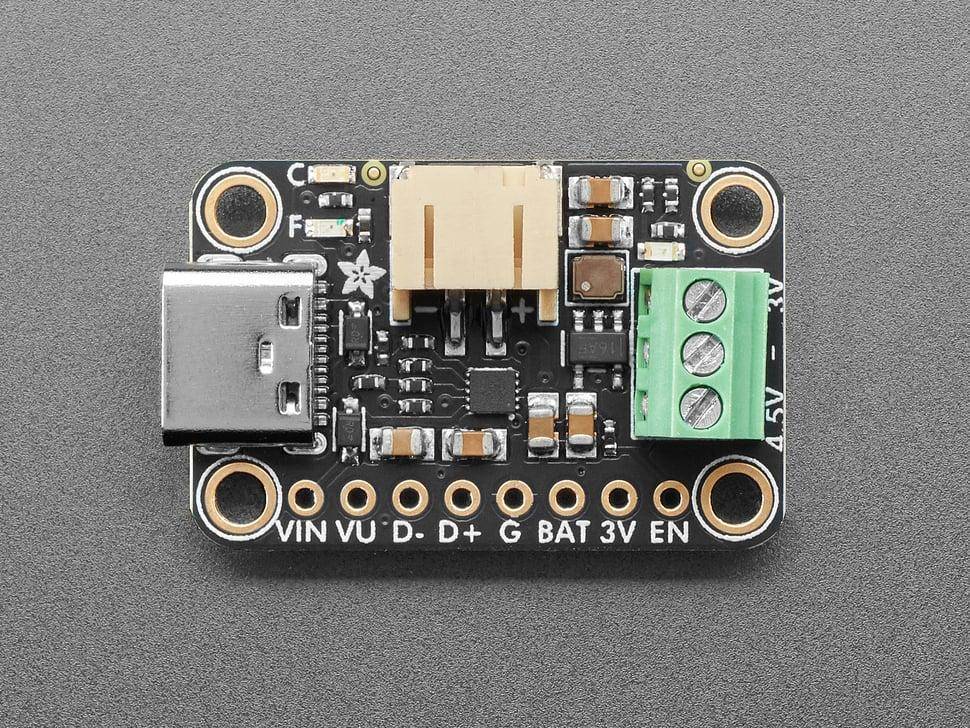

Adafruit bq25185 USB/DC/Solar Charger, 3.3V Buck Board, 5-18V Eingang, 1A Ladestrom
Der Adafruit bq25185 USB / DC / Solar Charger mit 3.3V Buck Board ist eine vielseitige Lösung zur Stromversorgung von 3.3V-Elektronikprojekten. Es kombiniert Akkuaufladung und Spannungswandlung in einem kompakten Design und unterstützt USB-, DC- und Solarstromquellen. Der integrierte Ladechip bq25185 bietet eine hohe Effizienz und optimiert die Stromaufnahme bei Solarenergie. Der TPS62569-Buck-Wandler liefert einen sauberen 3.3V-Ausgang mit bis zu 1 Ampere.
Das Board ist kompatibel mit Batterien ab 500 mAh, die über einen JST PH-2-Pin-Anschluss verbunden werden können. Es verfügt über zwei separate Ausgänge: einen mit maximal 4.5V und einen geregelten 3.3V-Ausgang. Der Power-Path-Mechanismus sorgt dafür, dass Lasten priorisiert von der Stromquelle versorgt werden, während überschüssige Energie in die Batterie fließt, um diese zu schonen. Der 3.3V-Ausgang bleibt stabil, selbst wenn die Batterie schwach wird, und sinkt bei leerer Batterie auf maximal 3.0V.
Zusätzliche Funktionen umfassen eine USB-Typ-C-Buchse mit Datenleitungen, Pads für DC- oder Solarstromquellen von 5 bis 18V sowie einen einstellbaren Ladestrom von 1A oder 500mA. Drei Status-LEDs zeigen den Ladestatus, Fehler und den 3.3V-Ausgang an. Ein Enable-Pad ermöglicht das Deaktivieren des Buck-Wandlers.
Das Board ist einfach zu installieren, mit integrierten Befestigungslöchern und sekundären Pads zur Überwachung der Batteriespannung. Für Solarstrom wird ein 5-7V-Solarpanel empfohlen. Spannungen über 7V führen zu Wärmeverlusten und bieten keine Vorteile.
Merkmale im Überblick
- bq25185-Ladechip für USB-, DC- und Solarstrom
- TPS62569-Buck-Wandler für stabilen 3.3V-Ausgang
- Unterstützt Power-Path-Management
- Kompatibel mit Batterien ab 500 mAh
- Zwei Ausgänge: maximal 4.5V und geregelte 3.3V
- Einstellbarer Ladestrom: 1A oder 500mA
- 3 Status-LEDs für Ladezustand, Fehler und 3.3V-Ausgang
- 3.3V-Elektronikprojekte
- Batterien mit JST PH-2-Pin-Anschluss
- USB-, DC- und Solarstromquellen
- Produktabmessungen: 30.2mm x 19.0mm x 10.0mm
- Produktgewicht: 3.6g
- Eingangsspannung DC/Solar: 5~18V
- Maximaler Ausgangsstrom: 1A
- 1x Adafruit bq25185 USB / DC / Solar Charger mit 3.3V Buck Board
