Beschreibung
Adafruit A4988 Stepper Motor Treiber, Schrittmotorentreiber, Mikroschritt-Modus 1/16, 2A, 8-35V

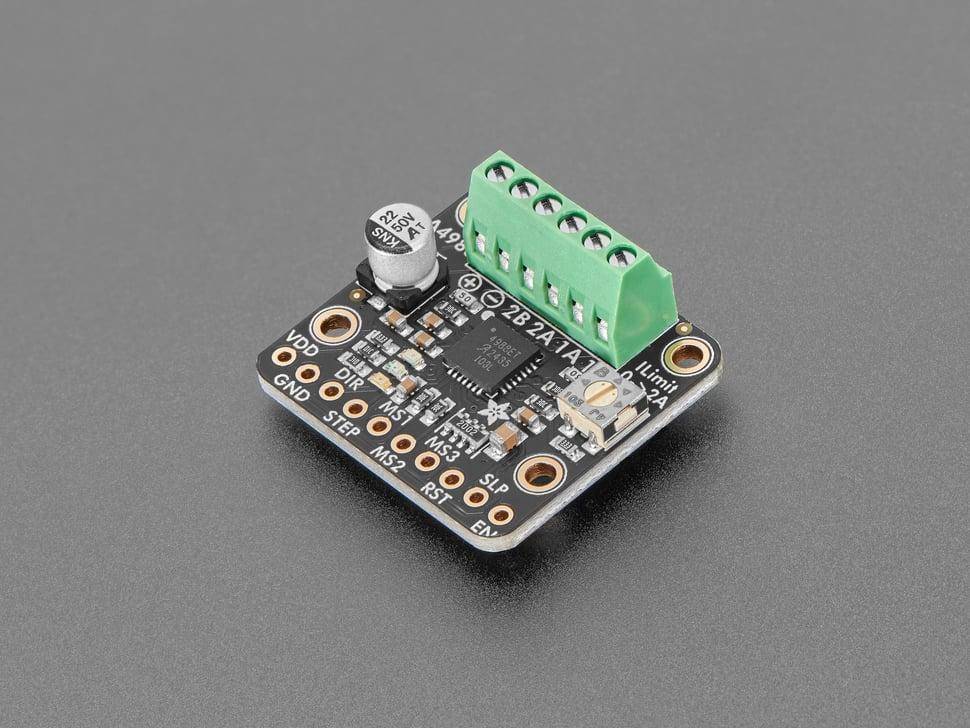

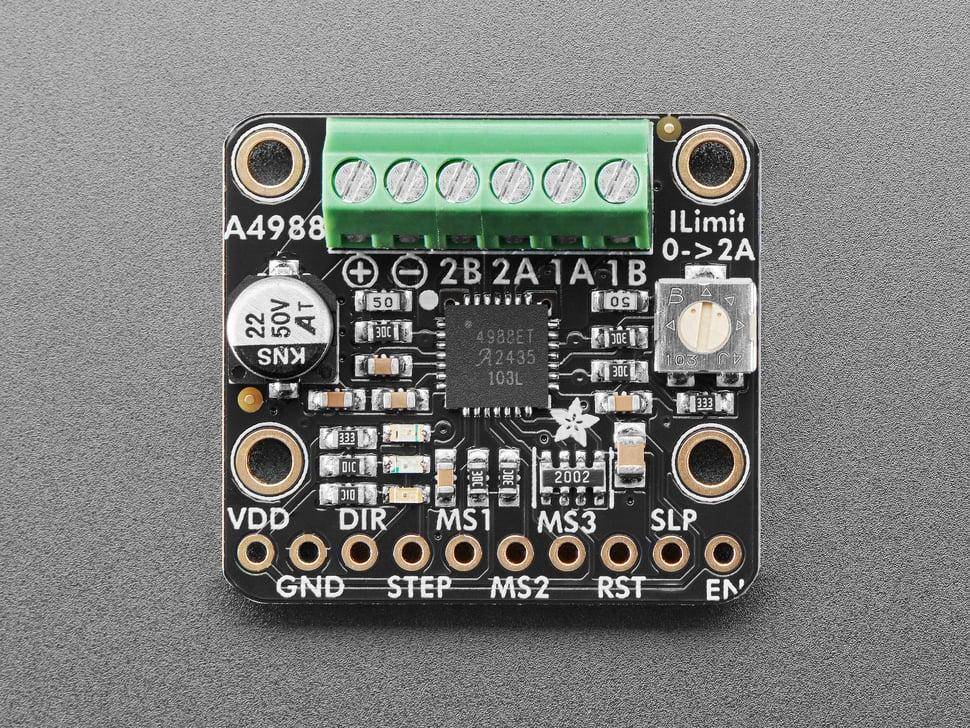

Das Adafruit A4988 Stepper Motor Driver Breakout Board ist eine kompakte Lösung zur Steuerung von Schrittmotoren. Es eignet sich für CNC-Maschinen, 3D-Drucker und andere Anwendungen, bei denen präzise und leistungsstarke Bewegungen erforderlich sind. Der Allegro A4988 DMOS-Treiber ermöglicht die Steuerung mit nur zwei Pins: DIRection für die Drehrichtung und STEP für einzelne Schritte oder Mikroschritte. Standardmäßig ist der Treiber auf 1/16 Mikroschritt-Modus eingestellt, kann jedoch durch die MS1/MS2/MS3-Pins angepasst werden. LEDs bieten visuelles Feedback für die Signale.
Der Treiber unterstützt Motorspannungen von 8V bis 35V und Logikspannungen von 3V bis 5V, wodurch er mit einer Vielzahl von Mikrocontrollern und Single-Board-Computern wie Arduino, ESP32 oder Raspberry Pi kompatibel ist. Mit einem Potentiometer kann der Strom auf bis zu 2A begrenzt werden, was für den Schutz des Motors und des Treibers sorgt. Eine robuste 2-Oz-Kupferplatine bietet verbesserte Wärmeableitung.
Merkmale im Überblick
- Allegro A4988 DMOS Mikroschritt-Treiber mit Überspannungsschutz
- Motorspannung: 8V bis 35V
- Logikspannung: 3V bis 5V
- 2A maximaler Strom mit Strombegrenzung
- Standard 1/16 Mikroschritt-Modus, konfigurierbar über MS1/MS2/MS3-Pins
- LEDs für DIR und STEP zur Signalanzeige

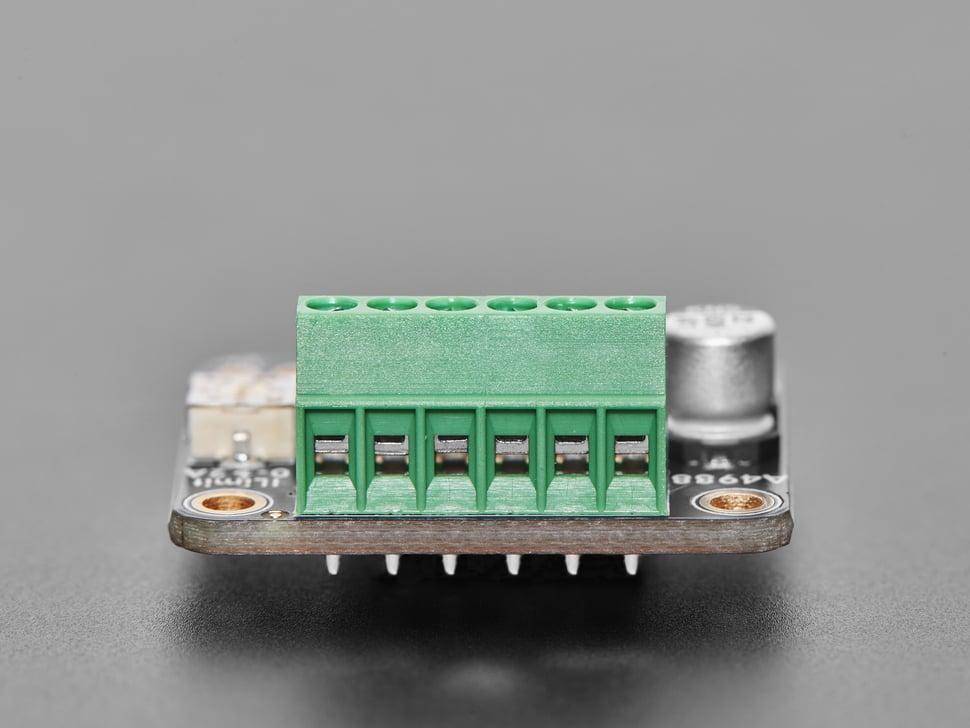

- Schraubklemmen für einfache Motor- und Stromanschlüsse
- Vier Montagebohrungen
- 22uF 50V Elektrolytkondensator auf der Motorstromleitung
- 2 Oz Kupfer für verbesserte Strombelastbarkeit
- Arduino, ESP32, Raspberry Pi und andere Single-Board-Computer
- 4-Draht-Bipolar-Schrittmotoren
- Motorspannung: 8V bis 35V
- Logikspannung: 3V bis 5V
- Maximalstrom: 2A
- Platinendicke: 2 Oz Kupfer
- Keine Kühlkörper im Lieferumfang enthalten
- Adafruit A4988 Stepper Motor Driver Breakout Board
- Header-Streifen
- A4988 Datenblatt
