Beschreibung
DFRobot Raspberry Pi CM4 IoT Router Carrier Board Mini
Das DFRobot Raspberry Pi CM4 IoT Router Carrier Board Mini ist eine erweiterte Plattform für Netzwerkanwendungen, basierend auf dem Raspberry Pi Compute Module 4. Es verfügt über zwei Gigabit-Netzwerkanschlüsse, die über eine PCIe-Netzwerkkarte verbunden sind, was eine hohe Datenübertragungsrate und eine geringe CPU-Auslastung ermöglicht. Die kompakte Bauweise von 55x62mm ermöglicht den Zugriff auf die GPIO-Pins für Aktoren, Sensoren und andere Erweiterungen. Ein USB 2.0-Anschluss erlaubt den Anschluss externer Geräte wie Speicherlaufwerke, Drucker oder LTE-Module.
Das Board unterstützt OpenWRT, Raspberry Pi OS und Ubuntu Server und eignet sich für den Aufbau von Hochleistungs-Gateways, IoT-Plattformen und Mini-NAS-Systemen.
Optimale Synergie zwischen Router Carrier Board Mini und PiTray mini
Das Carrier Board Mini wird zusammen mit dem PiTray mini geliefert, einer Trägerplatine, die das Compute Module 4 in bestehende Setups integriert. Während das Carrier Board für Netzwerkaufgaben optimiert ist, erleichtert das PiTray mini die Installation und Verwaltung des CM4. Diese Kombination unterstützt sowohl eigenständige als auch Cluster-basierte Anwendungen und ermöglicht eine flexible Systemerweiterung.
Einfache Inbetriebnahme und Speicheroptionen
Das PiTray mini unterstützt sowohl CM4-Modelle mit eMMC-Speicher als auch CM4 Lite-Varianten ohne internen Speicher. Ein Boot-Schalter vereinfacht das Flashen eines Betriebssystems auf eMMC-Varianten, während der Micro-SD-Kartensteckplatz für CM4 Lite-Modelle genutzt wird. Für die Erstinstallation wird hier ein externer USB-Kartenleser empfohlen.
Optimierte Netzwerkfunktionen und Erweiterungsmöglichkeiten
Durch die Integration einer dedizierten PCIe-Netzwerkkarte verfügt das Carrier Board Mini über zwei Gigabit-Ethernet-Ports mit hoher Leistungsfähigkeit. OpenWRT und andere kompatible Betriebssysteme bieten eine breite Softwareunterstützung. Die GPIO-Schnittstelle ermöglicht zusätzliche Erweiterungen, z. B. zur Steuerung von Sensoren.
Kompakte Bauweise und stabiles Gehäuse

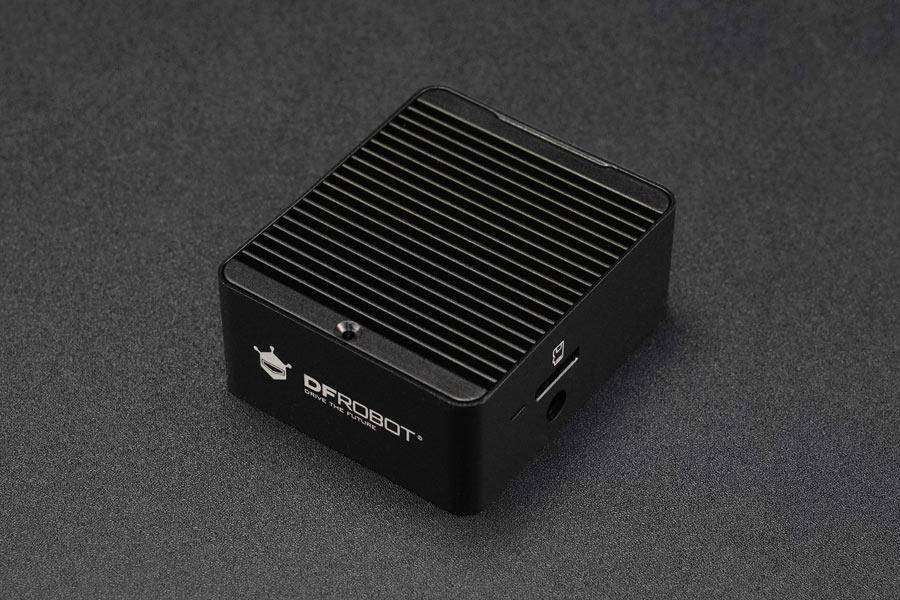

Das mitgelieferte Metallgehäuse schützt die Hardware und optimiert die Wärmeableitung. Standardisierte Montagebohrungen erleichtern die Integration in bestehende Raspberry Pi Setups und Clustersysteme.
Vielseitige Anwendungsmöglichkeiten
- Netzwerkrouter mit OpenWRT oder Raspberry Pi OS
- IoT-Gateway zur Steuerung und Vernetzung von Sensoren und Aktoren
- Mini-NAS-Server für lokale Datenspeicherung
- Drahtlose Netzwerkbrücke oder LTE-Internetterminal
- Entwicklungs- und Testplattform für Compute Module 4
Merkmale im Überblick
- Kombinierte Nutzung: In Verbindung mit einem Raspberry Pi Compute Module 4 (nicht enthalten) bieten das Router Carrier Board Mini und das PiTray mini eine leistungsfähige Netzwerk- und Entwicklungsplattform.
- Netzwerkleistung: Zwei Gigabit-Netzwerkanschlüsse, einer über PCIe für hohe Datenübertragungsraten und reduzierte CPU-Auslastung.
- Einfache Integration: PiTray mini erleichtert die Installation und Verwaltung des Compute Module 4 und ermöglicht die Nutzung von HAT-Erweiterungen.
- Speicheroptionen: Unterstützung für CM4-Modelle mit eMMC sowie für CM4 Lite-Varianten.
- Erweiterbarkeit: 26-Pin-GPIO-Schnittstelle für Aktoren, Sensoren und weitere Module.
- Robuste Bauweise: Router Carrier Board Mini mit Metallgehäuse und aktivem Kühlsystem für zuverlässigen Dauerbetrieb.
- Beide Boards kompatibel mit Raspberry Pi Compute Module 4
- Unterstützen Raspberry Pi OS, OpenWRT und Ubuntu Server

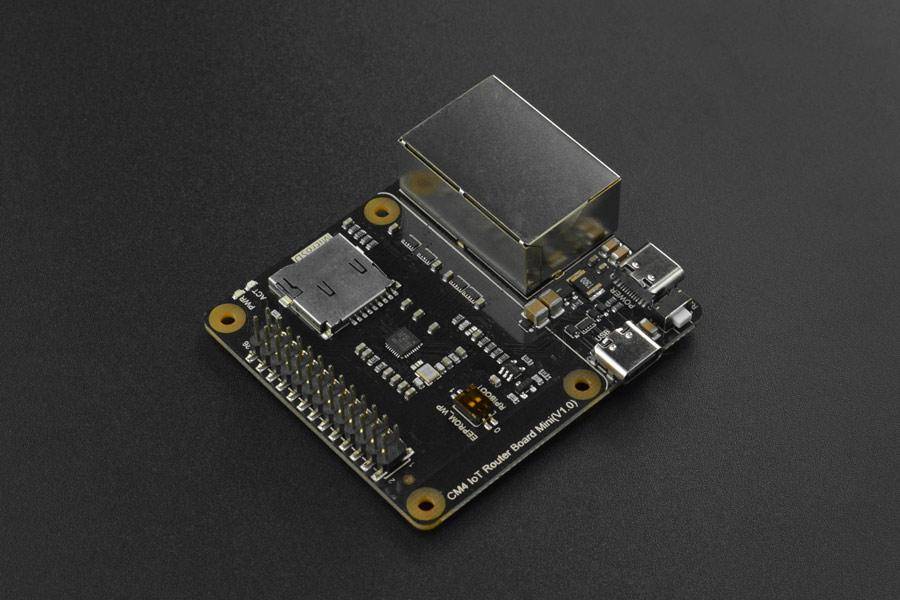

- Router Carrier Board Mini:
- Ethernet: 1x integrierter Port, 1x PCIe 1000BASE-T NIC
- USB: 1x USB-C (nur Strom), 1x USB-C (High-Speed USB 2.0), 1x USB 2.0
- GPIO: 26-Pin kompatibel mit Raspberry Pi
- Stromversorgung: USB-C, 5V/3A
- Betriebstemperatur: 0℃ bis 80℃

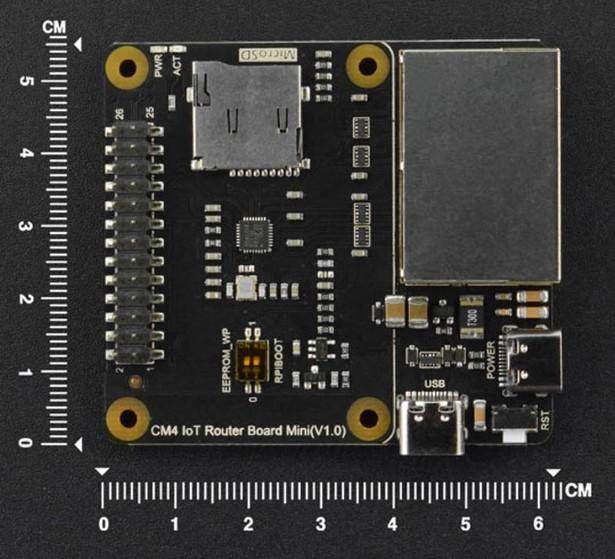

- Abmessungen: 55x62mm

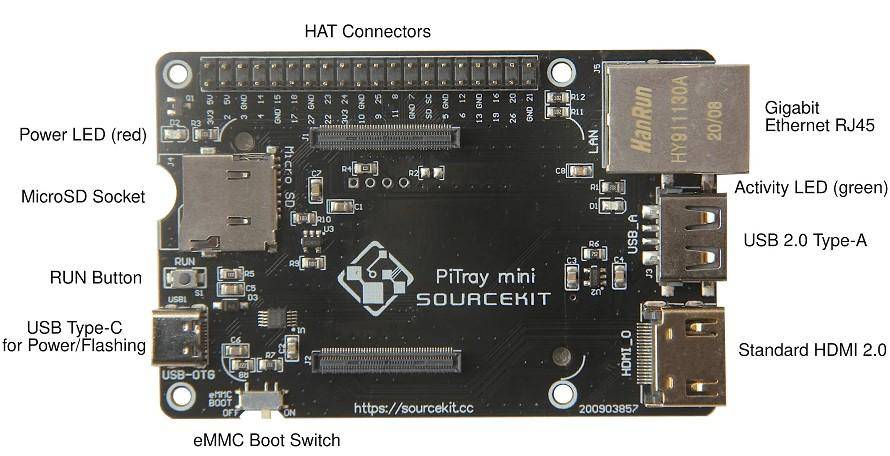

- PiTray mini:
- USB: 1x nativer USB 2.0-Port
- Videoausgabe: 1x Full-Size HDMI 2.0
- Speicher: Micro-SD-Kartensteckplatz (nur für CM4 Lite-Varianten)
- HAT-Erweiterung: 26-Pin-GPIO
- Boot-Modus-Schalter für einfaches Flashen des eMMC
- Stromversorgung: USB-C, 5V
- Abmessungen: 85x56mm
- Das Board-Socket des CM4 ist empfindlich, die Installation sollte mit Vorsicht erfolgen.
- Die korrekte Ausrichtung des CM4-Moduls ist vor dem Einschalten sicherzustellen.
- 1x Raspberry Pi Compute Module 4 IoT Router Carrier Board Mini
- 1x Metallkühlgehäuse mit Heat Sink
- 1x PiTray mini für Raspberry Pi Compute Module 4
- Product wiki
- Dimension Figure
- V1.0 model (include case)
- Tray
