Beschreibung

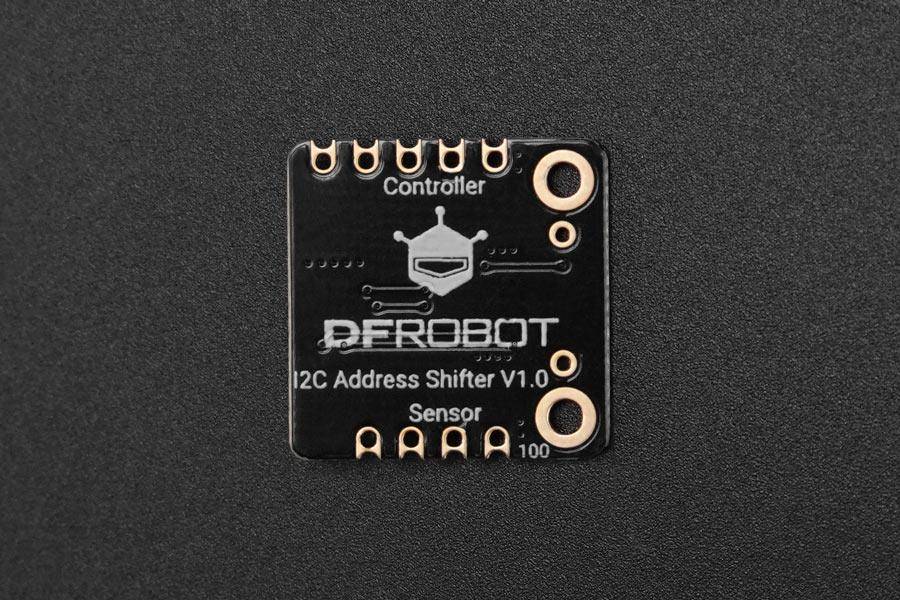

DFRobot Fermion I2C Address Shifter Module, Dip-Schalter, Mikrocontroller-kompatibel, 2mA. 225-55V
Das Fermion I2C Address Shifter-Modul ermöglicht die einfache Änderung von I2C-Adressen bei Sensoren, ohne dass Softwareanpassungen oder Code-Modifikationen erforderlich sind. Es wird zwischen einem Mikrocontroller oder Entwicklungsboard und einem I2C-Sensor installiert und erlaubt die direkte Verschiebung der Sensoradresse. Dadurch können mehrere Geräte mit der gleichen I2C-Adresse parallel auf einem Bus betrieben werden.
Das Modul arbeitet in einem Spannungsbereich von 2,25 bis 5,5 V DC und hat eine minimale Stromaufnahme von 2 mA bei 3,3 V. Die Adressänderung kann über Dip-Schalter oder durch das Löten von Widerständen erfolgen. Durch seine kompakte Bauweise eignet sich das Modul für platzsparende Anwendungen in verschiedensten I2C-basierten Systemen.
I2C (Inter-Integrated Circuit) ist eine serielle Kommunikationsschnittstelle, die zur Verbindung von Mikrocontrollern mit Sensoren oder anderen Komponenten genutzt wird. Eine Herausforderung bei I2C besteht darin, dass manche Geräte feste Adressen haben und dadurch Kollisionen auf dem Bus entstehen können. Das Address Shifter-Modul löst dieses Problem, indem es eine einfache Möglichkeit zur Änderung der Adressen bietet, ohne dass die Firmware angepasst werden muss.
Merkmale im Überblick
- Ermöglicht die Änderung von I2C-Adressen ohne Softwareanpassung

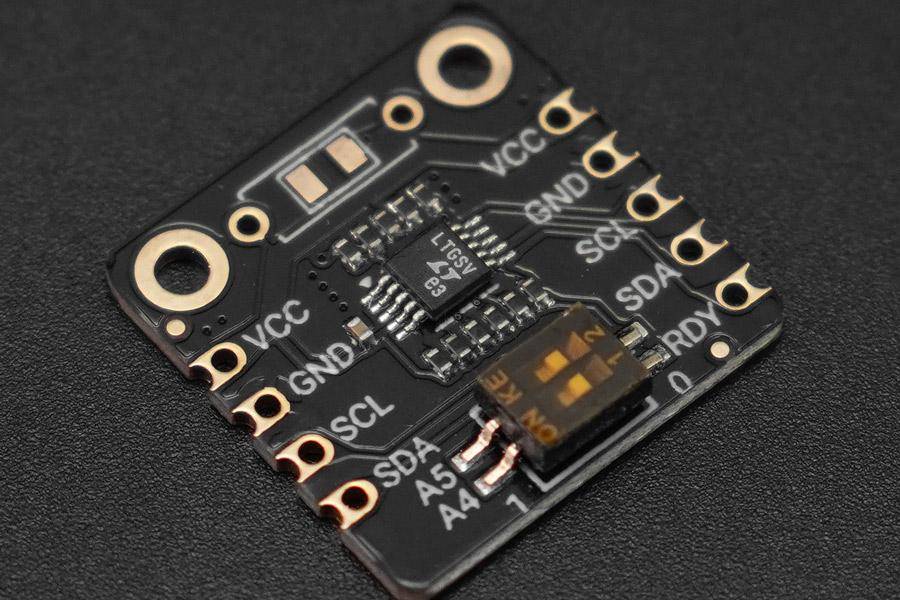

- Wahl der Adresse über Dip-Schalter oder Widerstände
- Kompatibel mit verschiedenen I2C-basierten Systemen
- Kompakte Bauweise für platzsparende Integration
- Minimale Stromaufnahme von 2 mA bei 3,3 V
- I2C-basierte Systeme
- Arbeits-Spannung: 2,25 ~ 5,5 V DC
- Arbeits-Strom: 2 mA bei 3,3 V
- Arbeitstemperatur: 0 ~ 70 °C

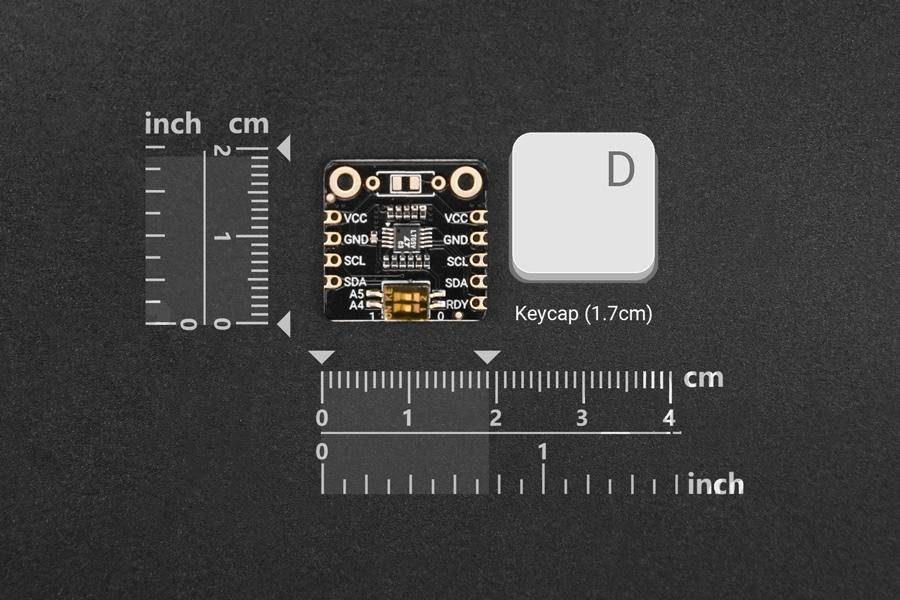

- PCB-Abmessungen: 19 x 19 mm

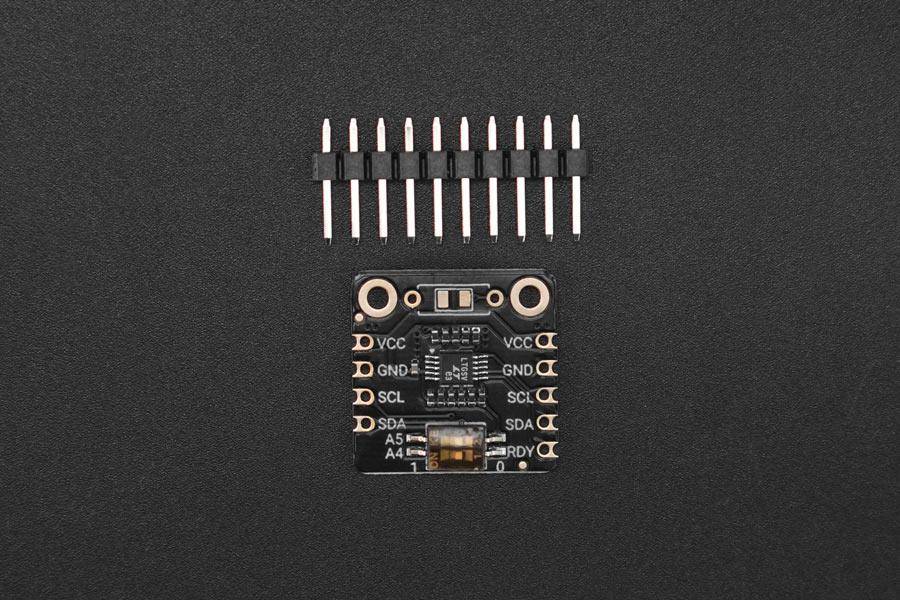

- 1x Fermion: I2C Address Shifter
- 1x XH2.54-10pin Header
- Wiki
- Schematic
- Datasheet
- PCB Layout
- How to Resolve I2C Address Conflict
