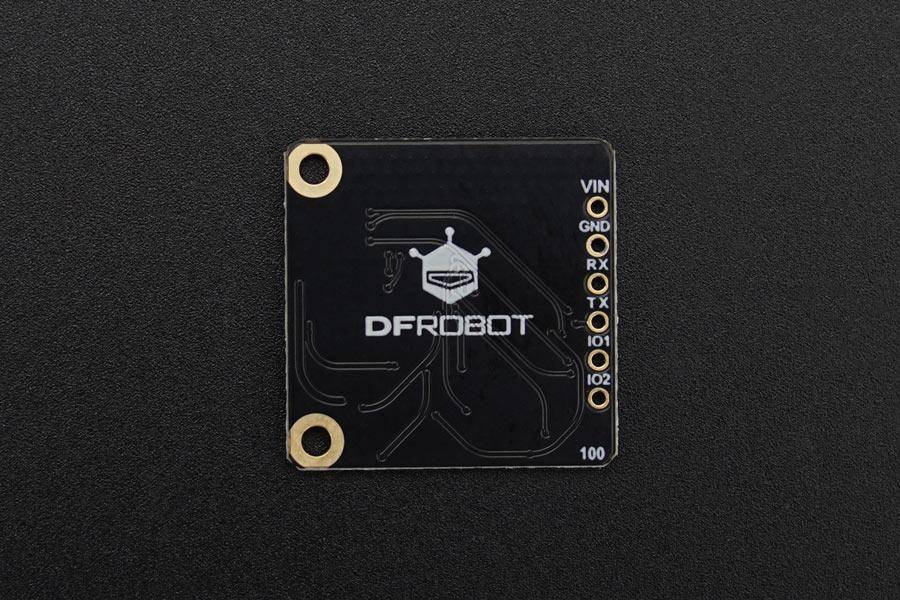

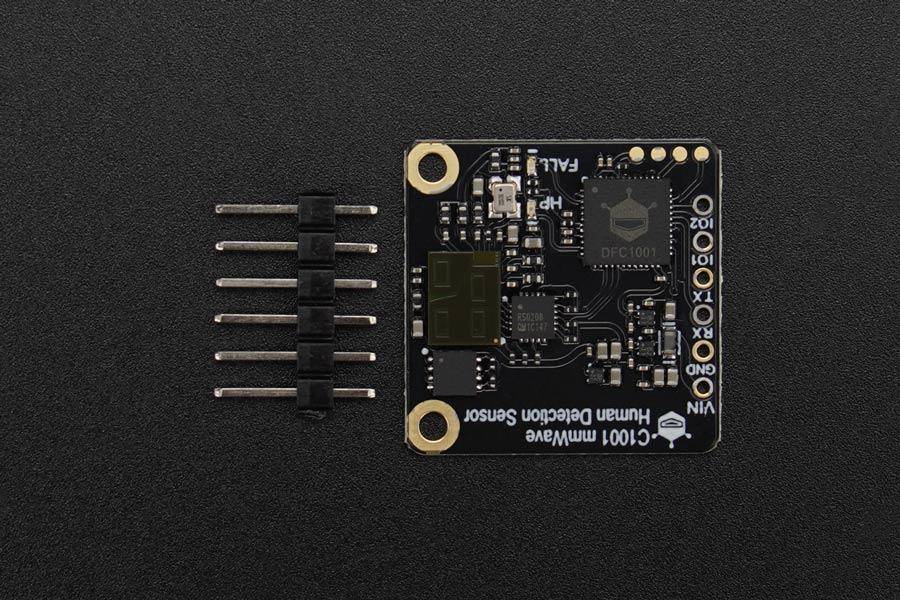

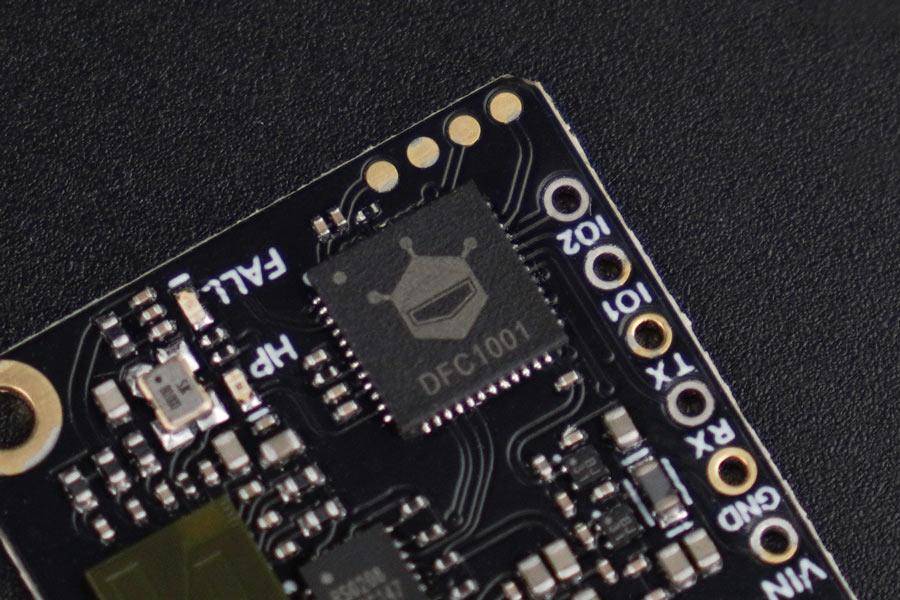

DFRobot C1001 mmWave Sensor, Point-Cloud-Imaging, Sturzerkennung, 11m Reichweite, 60GHz
Der C1001 mmWave Human Detection Sensor ist ein hochentwickelter 60GHz-Radarsensor zur präzisen Menschenerkennung. Im Vergleich zu herkömmlichen 24GHz-Sensoren bietet er erweiterte Funktionen wie Sturzerkennung und Schlafüberwachung. Mithilfe eines Point-Cloud-Imaging-Algorithmus erkennt er menschliche Haltungen, Bewegungen sowie Stillstand und überwacht Vitalzeichen zuverlässig. Damit eignet er sich besonders für Sicherheits- und Gesundheitsanwendungen.
Die Sturzerkennung des Sensors kann Ereignisse wie Stürze und längere Bewegungslosigkeit in einem Radius von bis zu 11 Metern erfassen, wenn er in 2,7 Metern Höhe montiert wird. Diese Funktion ist insbesondere in der Altenpflege einsetzbar. Im Schlafmodus analysiert der Sensor Bewegungen, Atemfrequenz und Herzschlag aus bis zu 1,5 Metern Entfernung und fasst die Daten in einem Schlafscore zusammen, um Einblicke in die Schlafqualität zu bieten.
Zur einfachen Nutzung ist der Sensor mit ESP32, micro:bit und Arduino UNO kompatibel und wird mit detaillierten Tutorials geliefert. Diese beinhalten Anleitungen zur Montage, Pinbelegungen und Beispielcodes, die eine schnelle Einrichtung und Anwendung ermöglichen.
Merkmale im Überblick
- 60GHz-Millimeterwellenradar für präzise Menschenerkennung
- Sturzerkennung und Schlafüberwachung
- Erfassungsreichweite: bis zu 11 Meter
- Messung von Atem- und Herzfrequenz
- Kompatibilität mit ESP32, micro:bit und Arduino
- ESP32
- micro:bit
- Arduino UNO
- Betriebsspannung: 5V
- Betriebsstrom: ≤100mA
- Betriebsfrequenz: 61~61,5GHz
- Sendeleistung: 6dBm
- Maximale Erfassungsreichweite: 11m
- Radar-Erkennungswinkel: 100×100 Grad
- Schlaf-Erkennungsdistanz (Brust): 0,4-2,5m
- Atem- und Herzfrequenzmessung (Brust): 0,4-1,5m
- Atemfrequenzbereich: 10-25 Atemzüge pro Minute
- Herzfrequenzbereich: 60-100 Schläge pro Minute
- Betriebstemperatur: -20~60°C
- 1x C1001 mmWave Human Detection Sensor (11 Meter)
