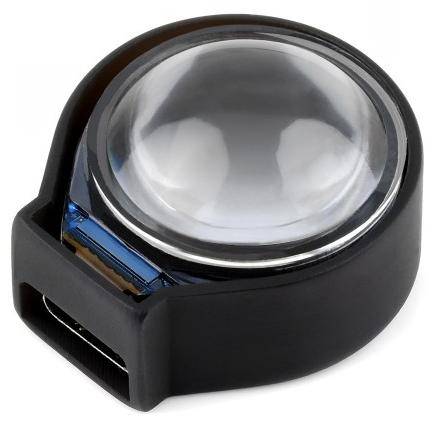

Waveshare ESP32-C3 Round Display Dev Board, 0,71" IPS, RISC-V, 160 MHz, Wi-Fi, Bluetooth 5, 3,3V

Beschreibung

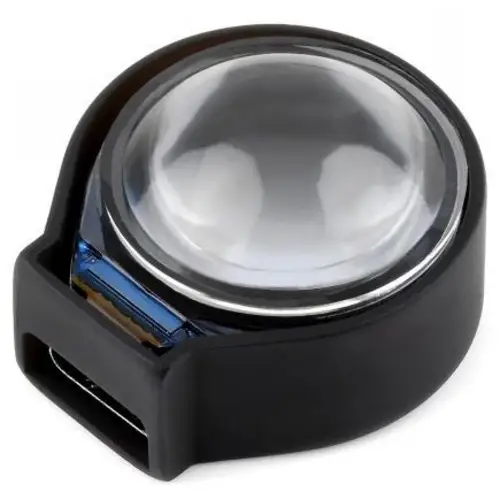

ESP32-C3 0.71" Round Display Development Board, mit Schutzgehäuse
Das ESP32-C3 0.71" Round Display Development Board ist ein Entwicklungsboard, das auf dem ESP32-C3 Single-Core-Prozessor basiert. Es verfügt über ein integriertes rundes 0.71-Zoll-LCD-Display mit einer Auflösung von 160 x 160 Pixeln. Dank der 2.4-GHz-Wi-Fi- und Bluetooth-5-Unterstützung eignet sich das Board für vielseitige Anwendungen im Bereich der Mensch-Maschine-Schnittstellen (HMI). Das Board ist mit verschiedenen Peripherieschnittstellen ausgestattet und bietet zahlreiche Erweiterungsmöglichkeiten.

Das integrierte Display verwendet ein IPS-Panel und den GC9D01-Treiberchip, was für klare und lebendige Darstellungen sorgt. Das Board unterstützt die Entwicklung von grafischen Benutzeroberflächen mit LVGL und anderen GUI-Programmen. Durch die leistungsstarke und energiesparende Architektur eignet sich das Board auch für Low-Power-Anwendungen wie AI-Emulationen und tragbare Geräte.

Merkmale im Überblick

• RISC-V 32-Bit-Einzelkernprozessor mit einer Taktfrequenz von bis zu 160 MHz
• Unterstützung von 2.4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE)
• Onboard-Flash-Speicher mit 4 MB

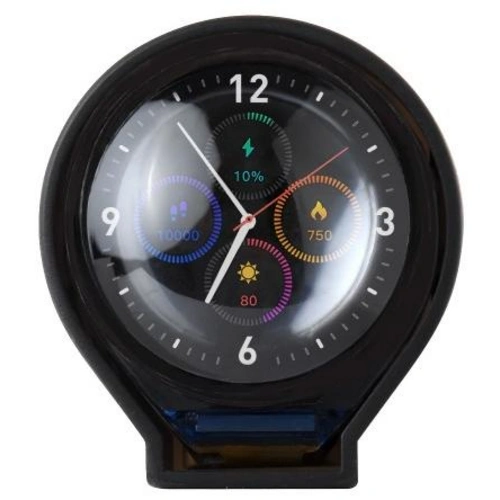

• 0.71-Zoll-LCD-Display mit einer Auflösung von 160 x 160 Pixeln
• IPS-Panel für klare und lebendige Farben
• Integrierte Batterie-Management-Schaltung mit externen VBAT-Lötstellen
• Flexible GPIO-Lötstellen für externe Erweiterungen
• Unterstützt verschiedene Leistungsmodi zur Optimierung des Stromverbrauchs
• Onboard-Antenne

• 1. RESET-Button
• 2. BOOT-Button: Mit RESET-Button drücken für Download-Modus
• 3. ESP32-C3FH4-Prozessor: bis zu 160 MHz, 4MB Flash
• 4. 2.4G Keramikantenne
• 5. ME6217C33M5G: Low-Dropout-Regler, 800mA Ausgang (Max.)
• 6. PL4054: Lithium-Batterie-Lade-IC, 4,2 V volle Ladung
• 7. USB-C-Anschluss: für die Stromversorgung, die Datenübertragung, das Herunterladen von Programmen

• MCU: ESP32-C3FH4
• Prozessor: RISC-V 32-Bit Single-Core mit bis zu 160 MHz
• Display-Größe: 0.71 Zoll
• Auflösung: 160 x 160 Pixel
• Betriebsspannung: 3.3 V
• Hintergrundbeleuchtungsstrom: 20 mA
• Display-Typ: IPS
• Kommunikationsschnittstelle: 4-Draht-SPI
• Display-Treiber: GC9D01
• Abmessungen: 20.12 x 22.3 x 1.81 mm (H x V x D)
• Helligkeit: 350 cd/m² (typisch)

• 1x ESP32-C3 0.71" Round Display Development Board

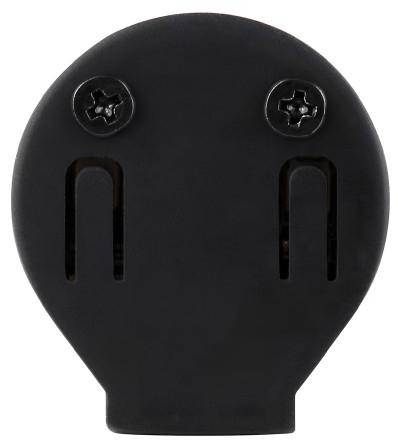

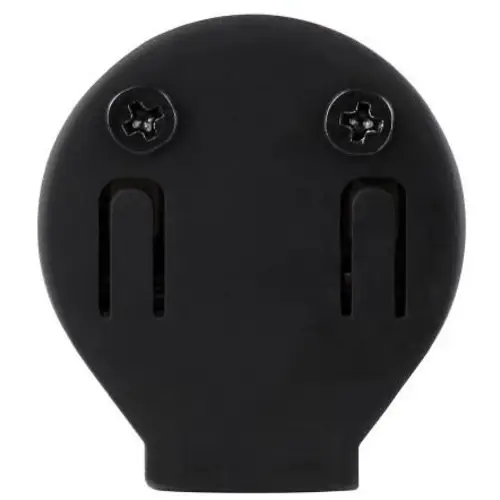

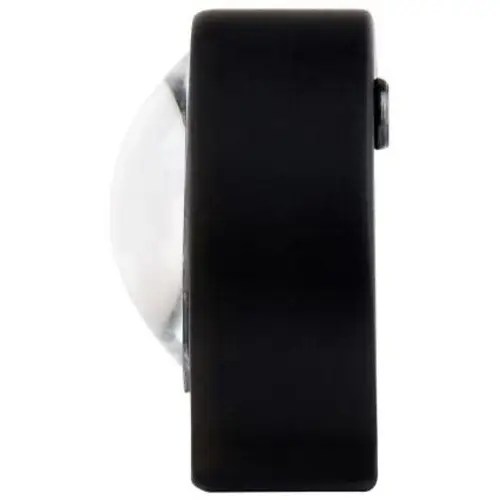

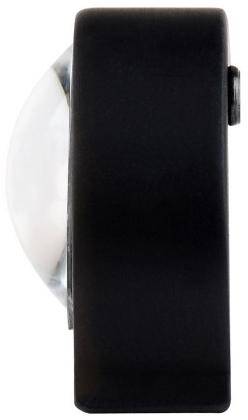

• 1x Schutzgehäuse

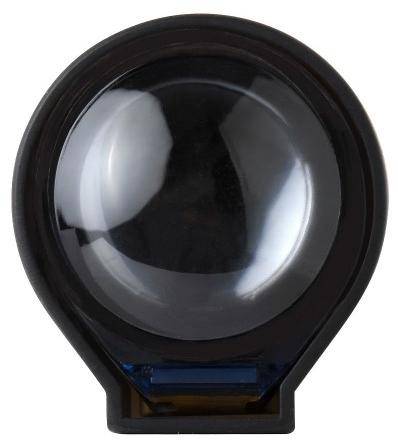

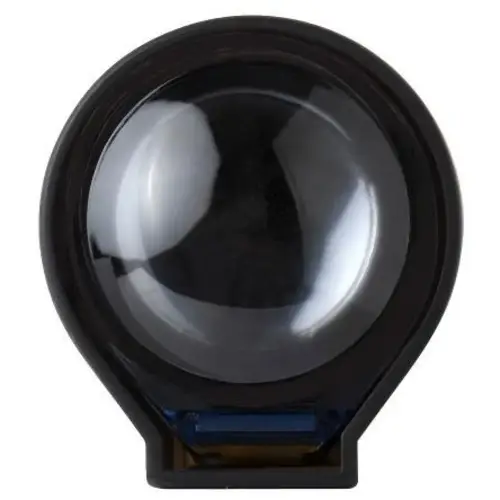

• 1x Konvexe Linse

• Wiki
