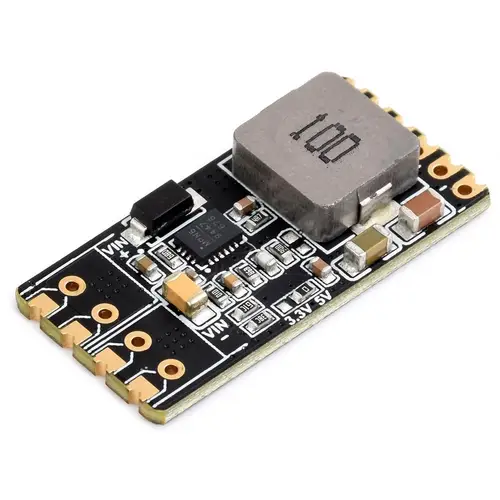

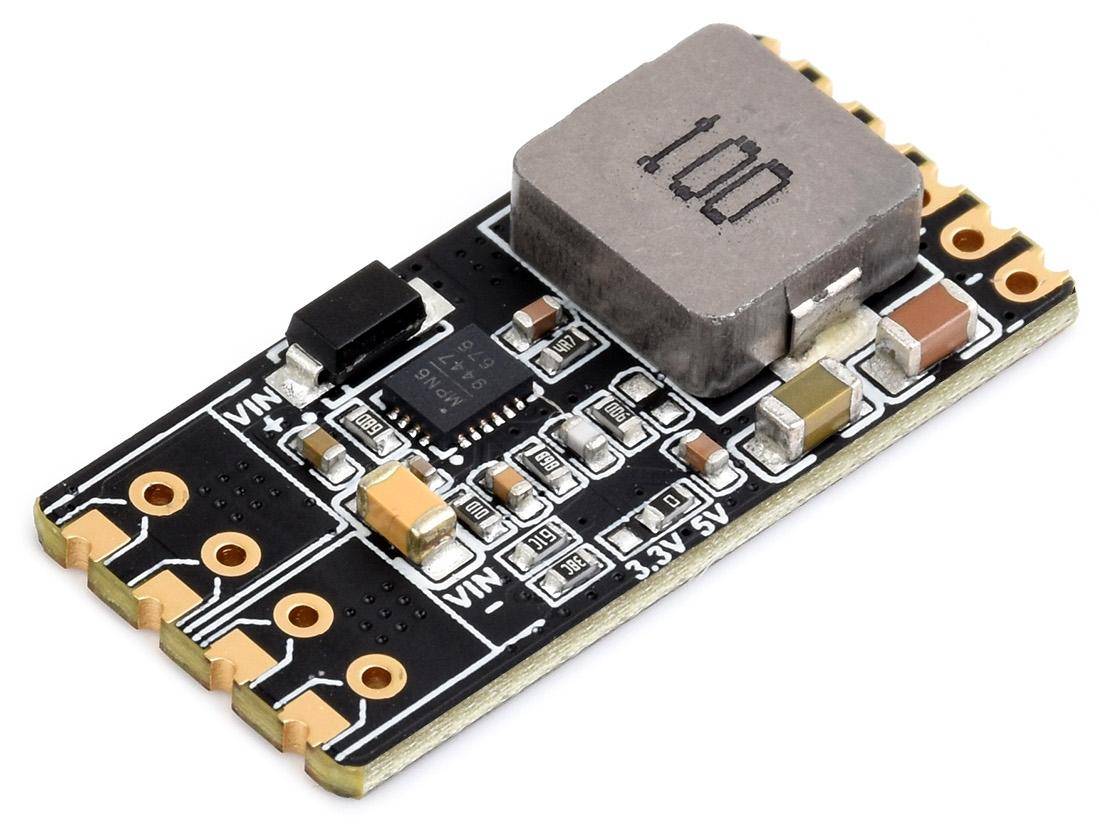

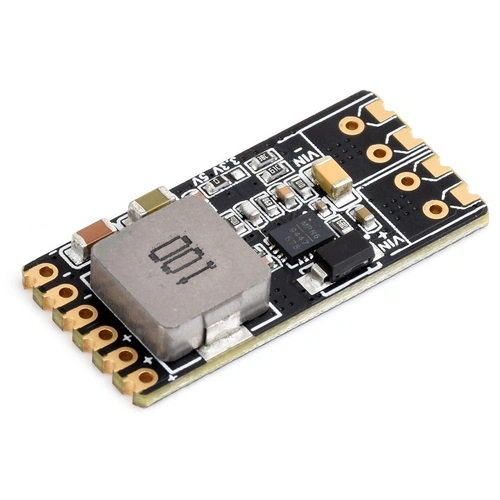

DC-DC Buck Mini Module
Das DC-DC Buck Mini Module ist ein kompaktes und leicht integrierbares Spannungswandler-Modul, das eine flexible Ausgangsspannung von 3,3V oder 5V bietet. Es verwendet einen hochwertigen Immersion-Gold-Prozess und unterstützt eine Eingangsspannung von 5 bis 36V sowie einen Ausgangsstrom von bis zu 4A.
Das Modul ist standardmäßig auf 5V Ausgangsspannung konfiguriert und arbeitet mit einer Eingangsspannung von 6 bis 36V. Durch das Neuverlöten eines Widerstands auf der Platine kann es auf einen 3,3V-Ausgang umgeschaltet werden, wobei der Eingangsspannungsbereich 5 bis 36V beträgt. Aufgrund seiner geringen Größe und des integrierten Designs lässt es sich einfach in verschiedene Anwendungen einbetten.
Das Modul eignet sich für verschiedene Anwendungen, bei denen eine stabile Spannungswandlung erforderlich ist, beispielsweise in DIY-Projekten, Eingebettete-Systeme oder bei der Entwicklung von Elektronikprodukten. Die hohe Effizienz und einfache Integration machen es zu einer flexiblen Lösung für viele Elektronikanwendungen.
Merkmale im Überblick
- Unterstützt eine Eingangsspannung von 5 bis 36V
- Konfigurierbarer Ausgang von 5V (Standard) oder 3,3V
- Ausgangsstrom bis zu 4A, unter idealen Bedingungen bis zu 5A
- Schaltfrequenz von 500 kHz
- Hohe Konvertierungseffizienz von 90 %
- Kompakte Abmessungen von 33 × 16 × 5,7 mm
- Immersion-Gold-Prozess für langlebige Leiterbahnen
- Geeignet für verschiedene Spannungsversorgungen in Embedded-Systemen
- DIY- und Elektronikprojekte
- Entwicklungsboards und Steuerungseinheiten

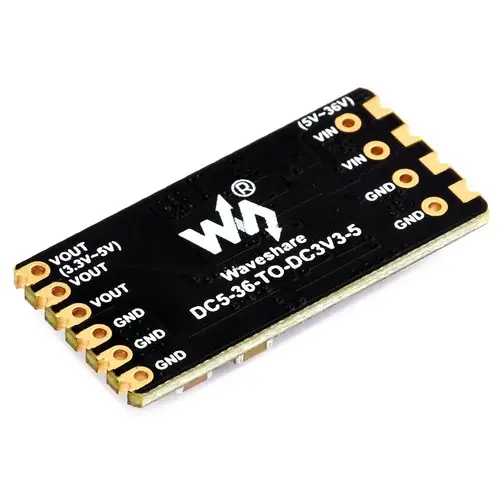

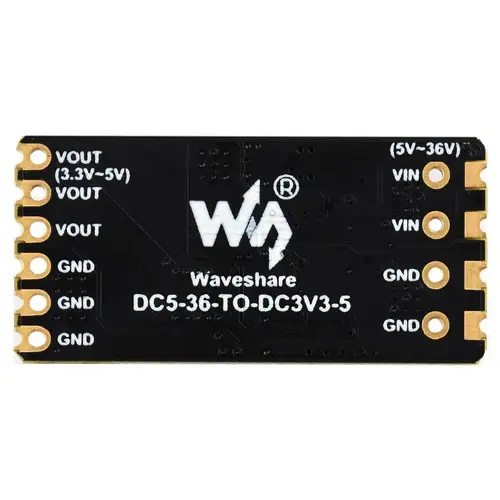

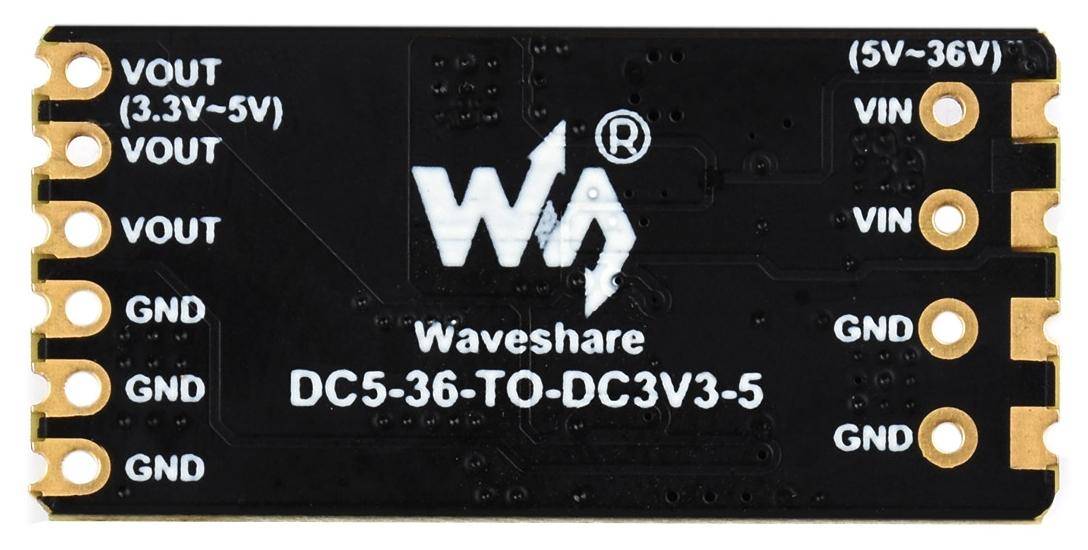

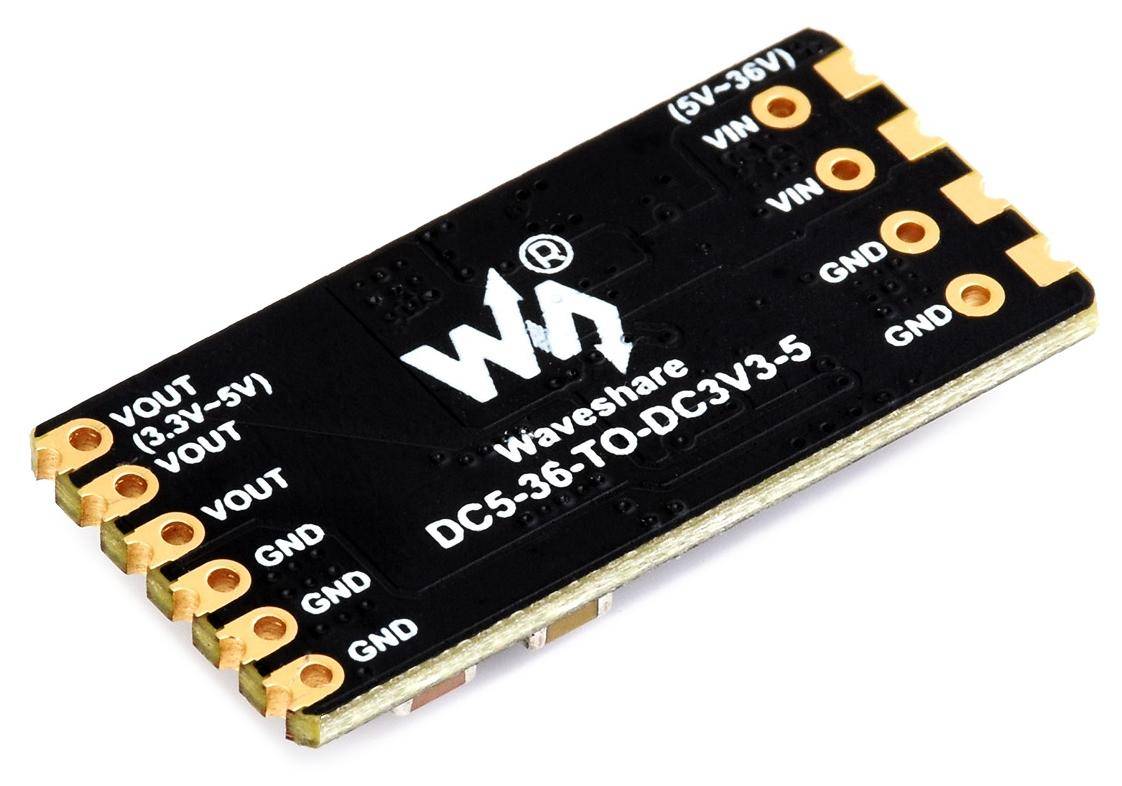

- Linke Seite:
- VIN+: Stromeingang positiv
- VIN-: Stromeingang negativ
- Rechte Seite:
- VOUT(+): Stromausgang positiv
- GND(-): Stromausgang negativ
- Standardmodus: 5V Ausgang bei 6 bis 36V Eingang

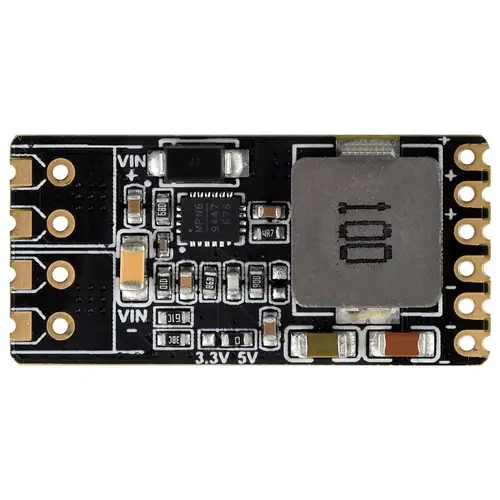

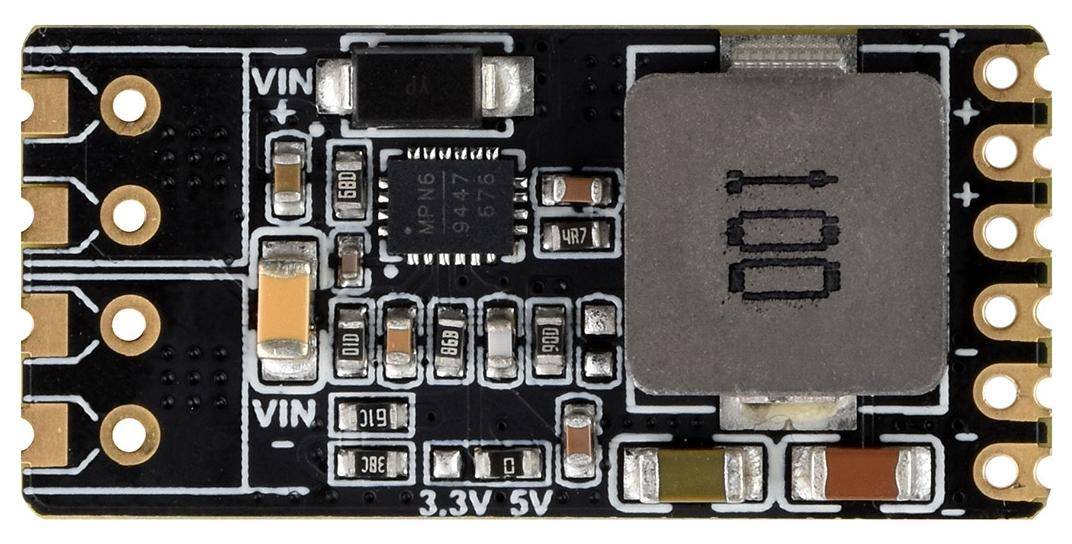

- Alternativmodus: 3,3V Ausgang bei 5 bis 36V Eingang (durch Umlöten eines Widerstands)
- Maximaler Ausgangsstrom: 0 - 4A (bis zu 5A mit ausreichender Kühlung)
- Schaltfrequenz: 500 kHz
- Konversionseffizienz: 90 %
- Abmessungen: 33 × 16 × 5,7 mm
- 1x DC5-36-TO-DC3V3-5-M Modul
