Beschreibung

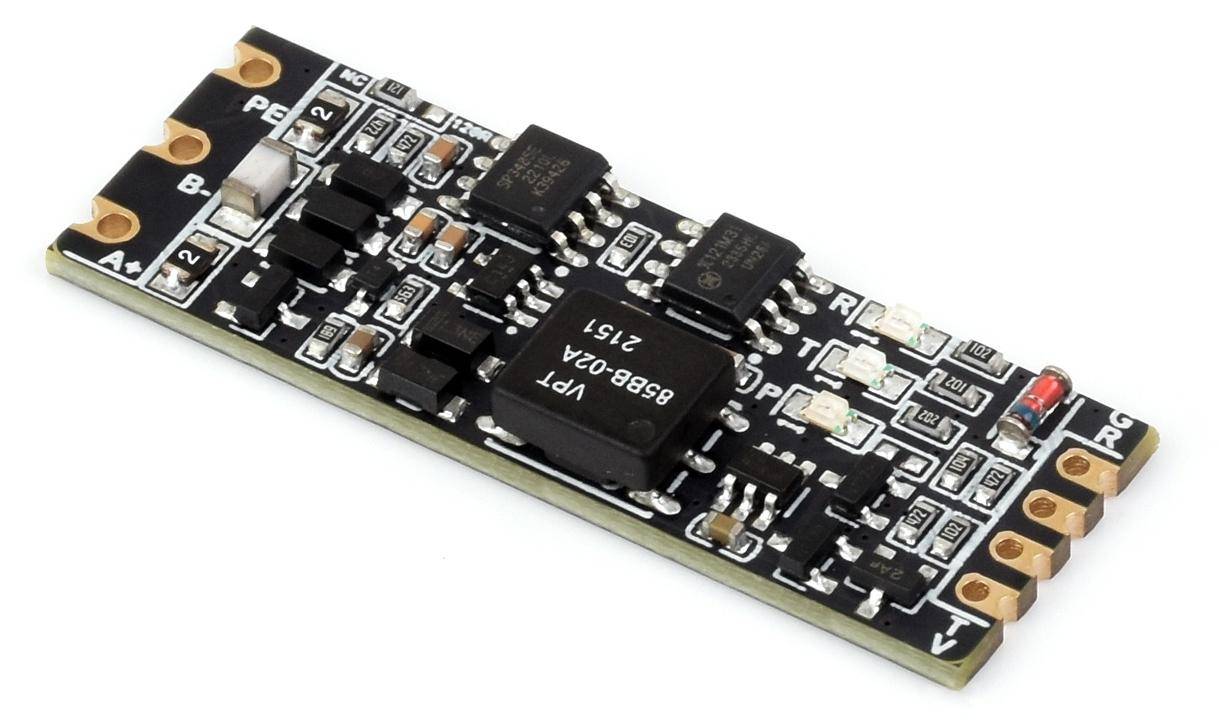

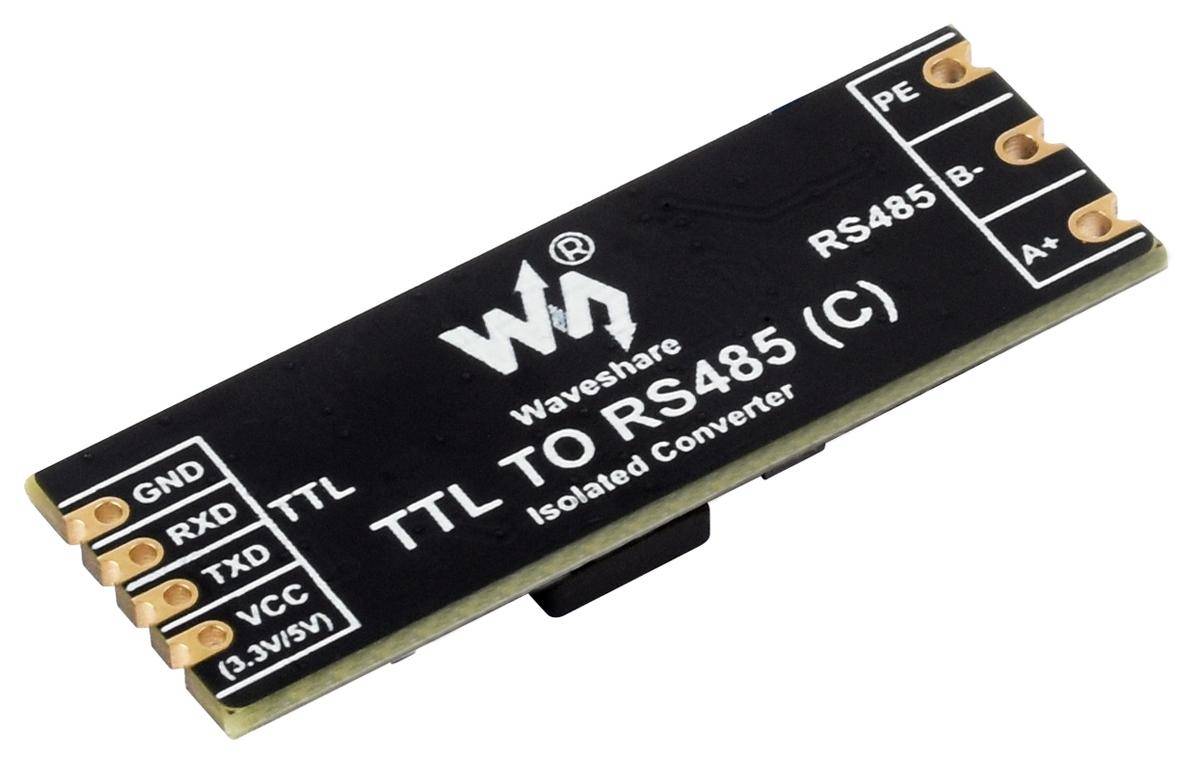

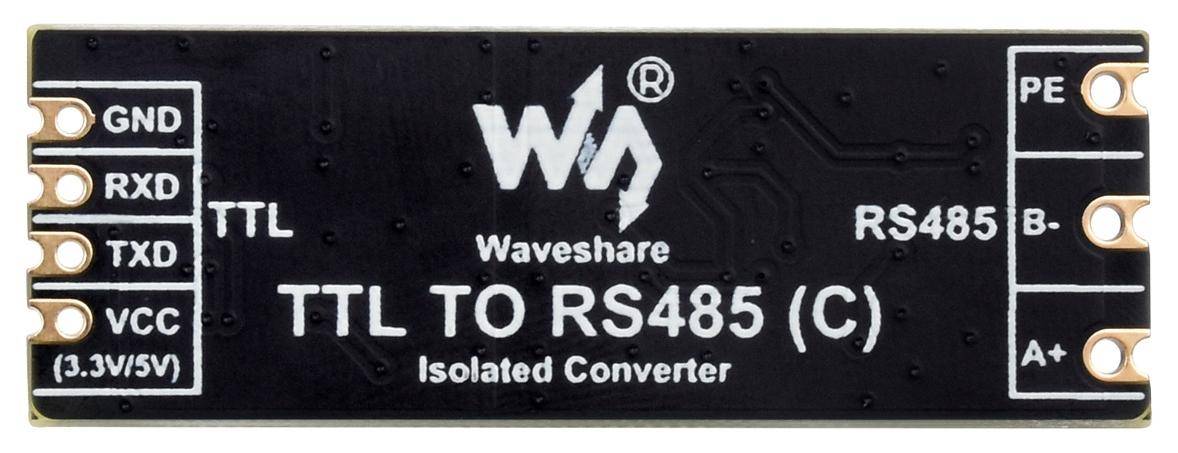

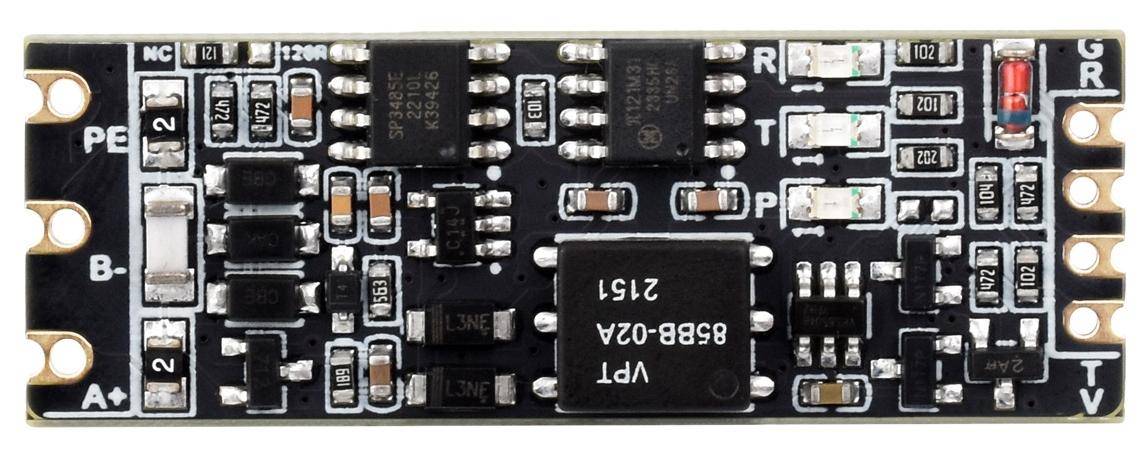

TTL To RS485 (C) Galvanic Isolated Converter
Der TTL To RS485 (C) Konverter ist ein galvanisch isoliertes Modul zur Umwandlung von TTL-Signalen in differenzielle RS485-Signale. Es unterstützt die Halbduplex-Kommunikation und bietet durch seine Multi-Isolation-Protection zuverlässige, störungsfreie Datenübertragung. Das kompakte Design ermöglicht eine einfache Integration in verschiedene Anwendungen. Das Modul ist mit einem Blitzschutz, Überspannungsschutz und einer ESD-Schutzfunktion ausgestattet, um die Sicherheit und Langlebigkeit in anspruchsvollen Umgebungen zu gewährleisten.
Die galvanische Trennung sorgt für eine zuverlässige Signalübertragung, da das Signal vom Stromkreis isoliert bleibt. Dies minimiert Störungen und schützt angeschlossene Geräte. Dank der Unterstützung für 3,3V- bis 5V-TTL-Signalpegel ist der Konverter vielseitig einsetzbar und benötigt keine zusätzliche Stromversorgung für die isolierten Anschlüsse. Der TVS-Transientenschutz unterdrückt Stoßspannungen und Blitzstöße, wodurch die Funktionalität selbst in widrigen Bedingungen aufrechterhalten wird.
Merkmale im Überblick
- Galvanische Trennung für Signal- und Stromkreis
- Unterstützt 3,3V ~ 5V TTL-Signalpegel
- Blitz- und Überspannungsschutz mit TVS und selbstheilender Sicherung
- RS485-Übertragungsdistanz bis zu 1,2 km
- Halbduplex-Kommunikation für Punkt-zu-Punkt oder Punkt-zu-Mehrpunkt-Anwendungen
- Integrierter Abschlusswiderstand (120R) aktivierbar durch Löten
- Kompakte Abmessungen: 42,8 x 15,2 x 4,75 mm
- Kompatibel mit TTL/RS485-Standards
- Geeignet für 3,3V ~ 5V TTL-Geräte
- Stromversorgungsanschluss:
- Spannungsversorgung: 3,3V ~ 5V
- Schutz: Überspannung
- Geräteanschluss: TTL/RS485 Standard kompatibel
- TTL:
- Übertragungsentfernung: <10m
- Übertrangsmodus: Punkt-zu-Punkt
- RS485:
- Blitz- und Überspannungsschutz: 200W Blitzschutz, 6kV ESD-Schutz
- Abschlusswiderstand: 120R, Freigabe durch Löten
- Übertragungsreichweite: ca. 1,2km
- Übertragungsmodus: Punkt-zu-Punkt oder Punkt-zu-Mehrpunkt (bis zu 32 Knoten)
- Abmessungen: 42.8 x 15.2 x 4.75mm
- TTL-Umsetzung auf RS485, Punkt-zu-Punkt, Halbduplex-Kommunikation, geeignet für Schnittstellenumsetzung:
- TTL-Umwandlung in RS485, Punkt-zu-Mehrpunkt-, Halbduplex-Kommunikation, geeignet für wachsende Knotenpunkte:
- Zwei Gruppen TTL-zu-RS485-Konvertierung, Punkt-zu-Punkt, Halbduplex-Kommunikation, geeignet zur Verlängerung der Kommunikationsdistanz von TTL:
Lieferumfang
- 1x TTL To RS485 (C) Konverter
- Wiki
