Beschreibung

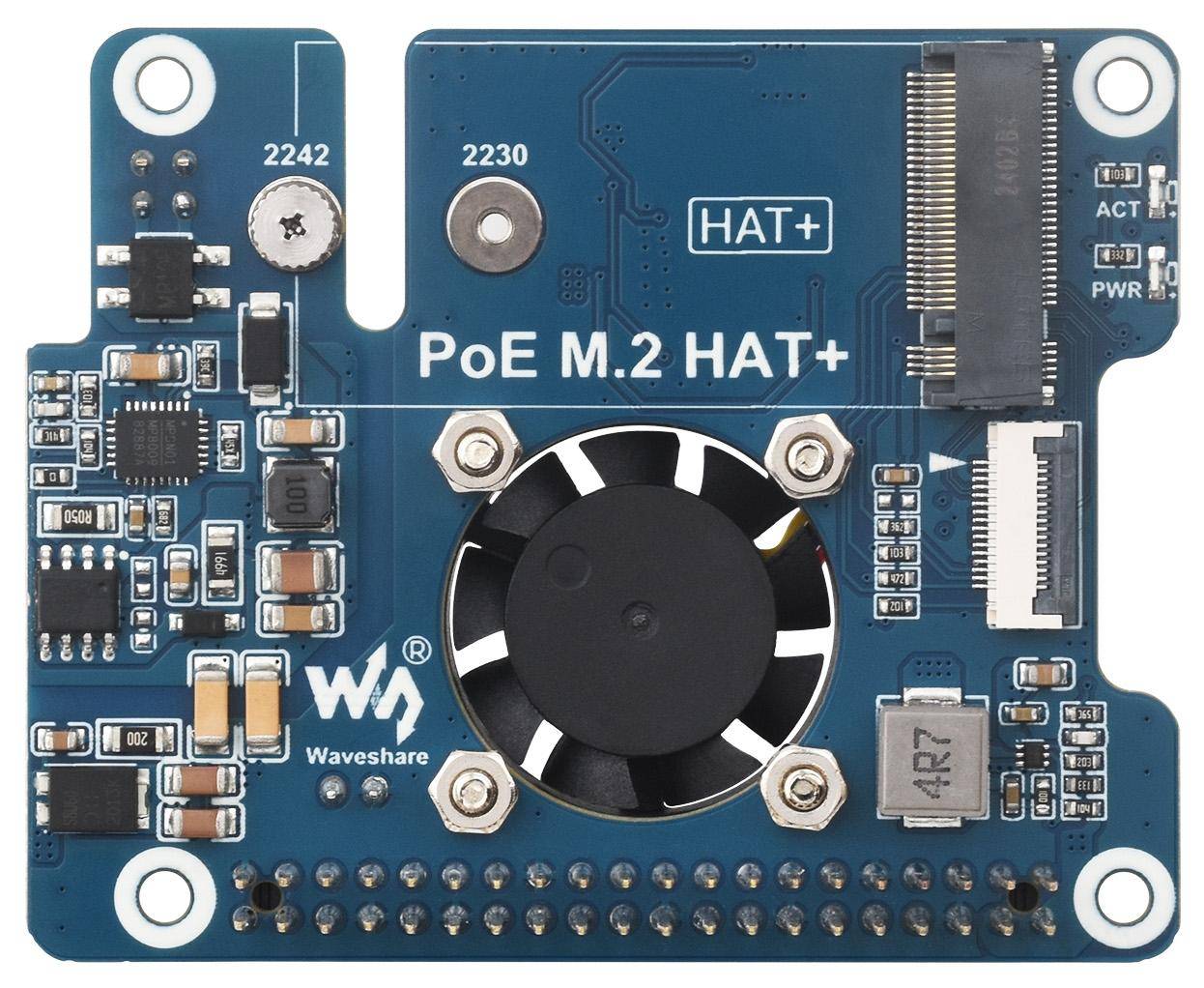

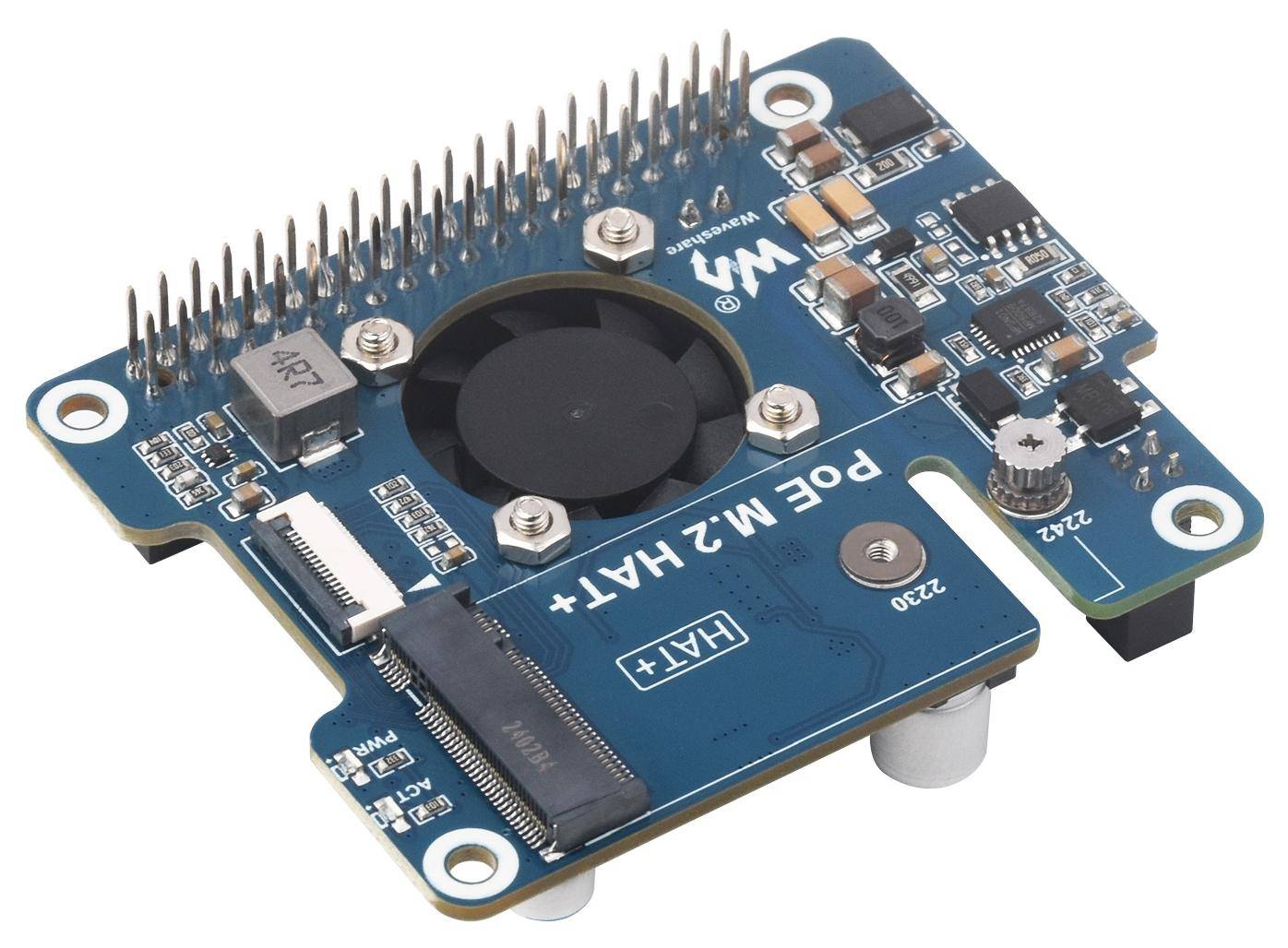

Waveshare PCIe zu M.2 Adapter, PoE HAT für Raspberry Pi 5, NVMe-SSD, 8 Gbps, POE bis zu 25W
Der PCIe zu M.2 Adapter mit PoE HAT wurde speziell für den Raspberry Pi 5 entwickelt. Er unterstützt das IEEE 802.3af/at Netzwerkstandard und ermöglicht die Nutzung eines NVMe-Protokoll M.2 Solid State Drives für Hochgeschwindigkeits-Lese- und Schreibvorgänge.

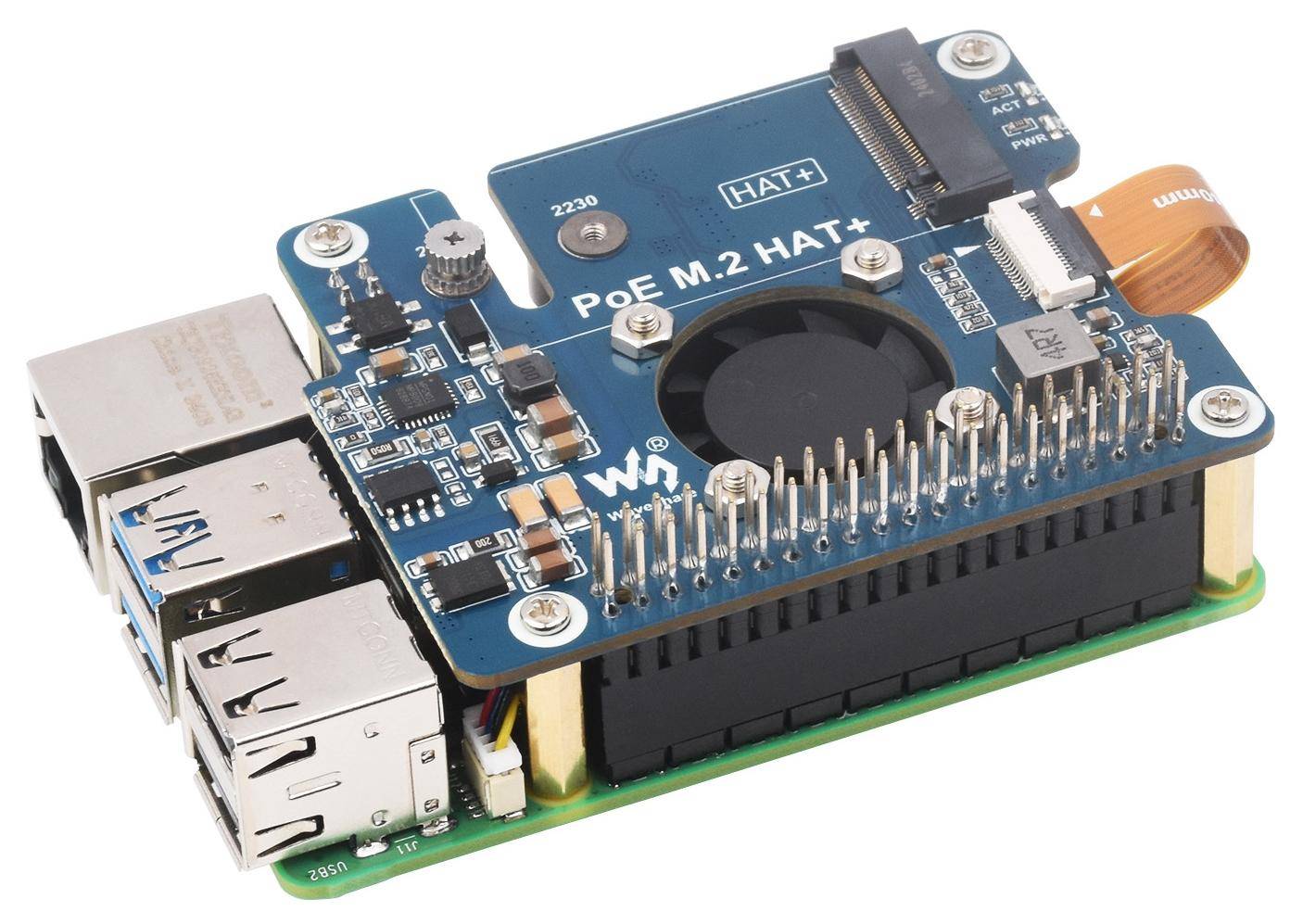

Die Verbindung erfolgt über eine 16-PIN PCIe-Schnittstelle, während der Standard Raspberry Pi 40-PIN GPIO Header stapelbar bleibt, um zusätzliche HATs anzuschließen. Mit der integrierten PoE-Funktion wird der Raspberry Pi über ein Netzwerkkabel sowohl mit Daten als auch mit Strom versorgt. Der Adapter unterstützt NVMe-SSDs in den Größen 2230 und 2242 und ermöglicht das Booten des Raspberry Pi 5 von einem Solid State Drive.
Ein integrierter aktiver Kühlventilator sorgt für eine effiziente Wärmeableitung, um die Systemstabilität zu verbessern. Zudem verfügt das Board über eine 5V- und 12V-Header-Ausgabe zur Stromversorgung zusätzlicher Geräte.
Merkmale im Überblick
- PCIe-zu-M.2 Adapter für Raspberry Pi 5
- Unterstützt IEEE 802.3af/at PoE-Netzwerkstandard
- Kompatibel mit NVMe-Protokoll M.2 Solid State Drives
- Boot-Unterstützung für Raspberry Pi 5 über SSD
- Unterstützt Gen2 und Gen3-Modi
- Onboard LED-Anzeigen zur Überwachung des Betriebsstatus
- Aktiver Kühlventilator zur Verbesserung der Wärmeableitung
- 5V & 12V Header-Ausgänge für zusätzliche Stromversorgung
Der 5V-Header liefert bis zu 4,5A Ausgangsstrom (maximal 25W Gesamtleistung für 12V + 5V).Er ermöglicht die Stromversorgung zusätzlicher Geräte, während der Raspberry Pi stabil mit Energie versorgt wird.
Kompatibilität
- Raspberry Pi 5
- NVMe-Protokoll M.2 SSDs in 2230/2242-Größe
- PoE-Stromeingang: 37V ~ 57V DC
- Leistungsausgabe über GPIO: 5V 4.5A (max.)
- 2-Pin-Header-Ausgabe: 12V 2A (max.)
- Abmessungen: 56,5 x 70,0 mm
- Netzwerkstandard: IEEE 802.3af/at PoE
Zuerst die Wärmeleitpads anbringen, dann den Metallkühlkörper installieren und das HAT fixieren.
Dimensionen
Sonstige Daten
- Verbindung zum Raspberry Pi 5 über 16-PIN-Kabel
- 40-PIN GPIO-Header bleibt stapelbar für andere HATs
- 1x PoE M.2 HAT+
- 1x Metall-Kühlkörper
- 1x 16P-Kabel (40mm)
- 1x Wärmepads (3 Stück)
- 1x Schraubenset
- Wiki
