Beschreibung
Adafruit USB zu Multi-Protocol Serial Kabel, RS232, TTL UART, RS485, RS422, USB-A/USB-C, 5V/1A, 3,3V/50mA

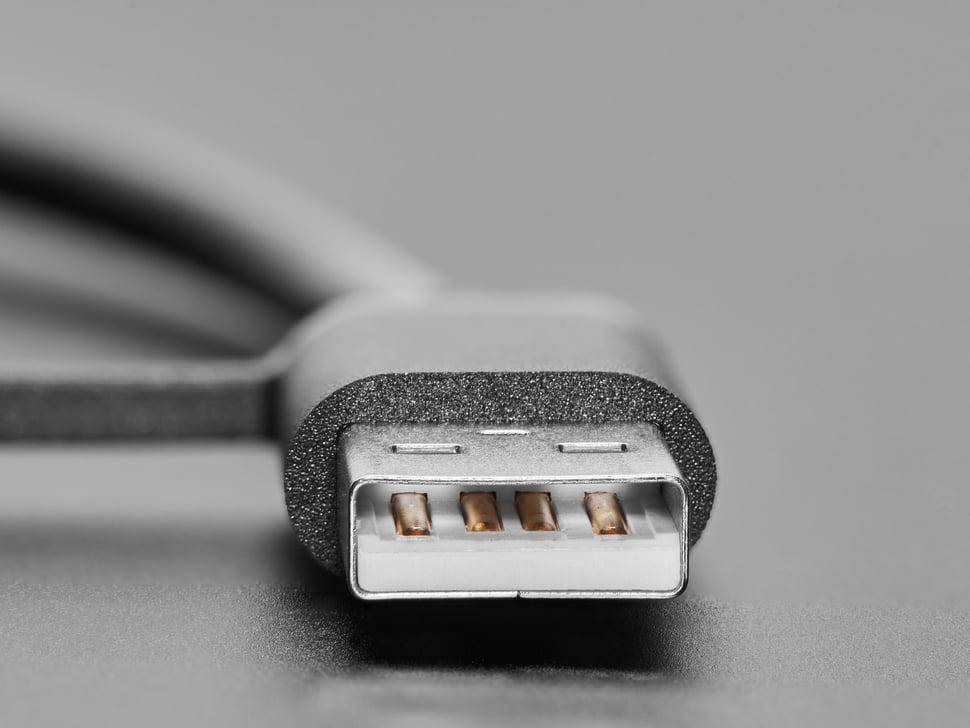

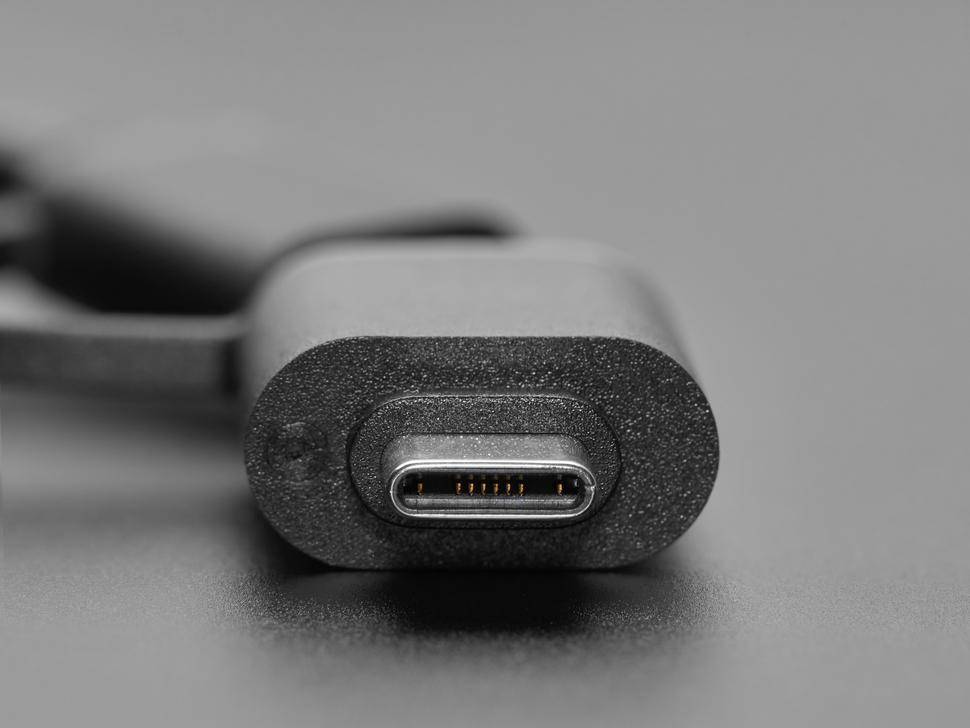

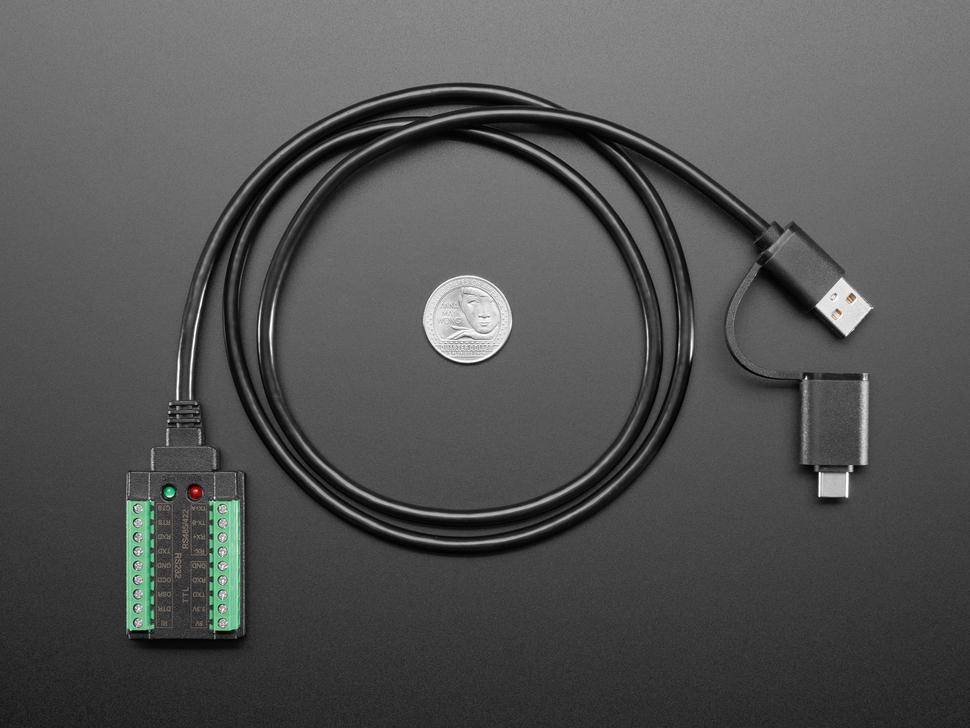

Das Adafruit USB zu Multi-Protocol Serial Kabel ermöglicht die Verbindung eines Computers mit verschiedenen seriellen Schnittstellen, darunter RS232, TTL UART, RS485 und RS422. Dank praktischer Schraubklemmen ist eine einfache Verkabelung ohne Spezialkabel oder Lötarbeiten möglich. Es wird über USB-A oder USB-C angeschlossen, wobei ein Kreuzschlitzschraubendreher genügt, um Drähte sicher zu befestigen.
Der integrierte FTDI FT231 USB-zu-Seriell-Wandler arbeitet mit 5V-Logik und unterstützt Signalraten von 300 Baud bis 3 Mbaud. Für RS-232 kommt ein UM213 Signalpegelkonverter mit ±8V Logik und bis zu 250 kbps zum Einsatz. RS-485/RS-422 nutzen MAX485-Chips, während die UART-Signale für RS232 direkt vom FT231-Chip bereitgestellt werden. Zudem stellt das Kabel eine 5V- und 3.3V-Versorgung für kleine Projekte bereit, mit bis zu 1A bei 5V und 50 mA bei 3.3V. Eine rote LED signalisiert Betriebsbereitschaft, eine grüne zeigt Datenübertragungen an. Es kann jeweils nur ein Protokoll gleichzeitig genutzt werden.
Das Kabel findet Anwendung in der Industrie, Embedded-Entwicklung und Kommunikationstechnik, etwa zur Steuerung und Diagnose von Maschinen, Sensoren oder Aktoren sowie zur Programmierung und Fehleranalyse von Mikrocontrollern wie Arduino oder Raspberry Pi. Auch ältere Geräte wie Messinstrumente, serielle Drucker oder GPS-Module lassen sich damit verbinden. In der Gebäude- und Automatisierungstechnik wird es für Modbus RTU über RS-485 oder RS-422-Netzwerke genutzt. Durch seine Vielseitigkeit ist es eine flexible Lösung für Techniker und Entwickler, die mit verschiedenen seriellen Schnittstellen arbeiten.
Merkmale im Überblick
- Unterstützt mehrere serielle Protokolle: RS232, TTL UART, RS485 und RS422.

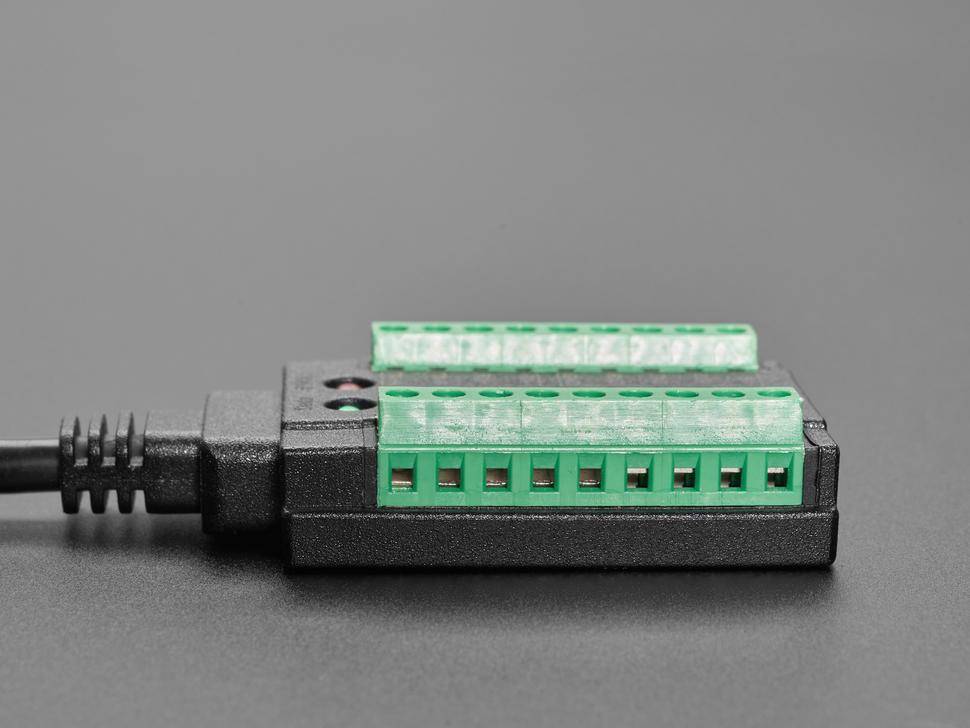

- Keine Notwendigkeit für spezielle Kabel, einfache Verbindung über Schraubklemmen.
- Kompatibel mit USB-A- und USB-C-Anschlüssen.
- Verwendet den FTDI FT231 USB zu Serial Converter mit 5V Logik und einer Signalrate von 300 Baud bis 3 Mbaud.
- Zusätzliche 5V und 3V Stromversorgungen für kleine Projekte verfügbar.
- LED-Anzeigen für "Power Good" und "Data Transmission".
- Unterstützte Protokolle: RS232, TTL UART, RS485, RS422
- Chipsatz: FTDI FT231 (5V Logik)
- Signalrate: 300 Baud bis 3 Mbaud
- RS-232 Konverter: UM213 Signalpegelkonverter (+-8V Logik, 250kbps)
- RS-485/RS-422 Konverter: MAX485 Chips
- Ausgangsleistung: 5V (500mA bis zu 1A), 3.3V (50mA)
- Logikpegel: 5V für TTL UART, RS-232, RS-485
- FTDI-Treiber in den meisten Betriebssystemen integriert, optional kostenloser VCP-Treiber verfügbar
- Kann jeweils nur ein Protokoll gleichzeitig verwendet werden
- 1x USB zu Multi-Protocol Serial Adapterkabel
- VCP drivers
