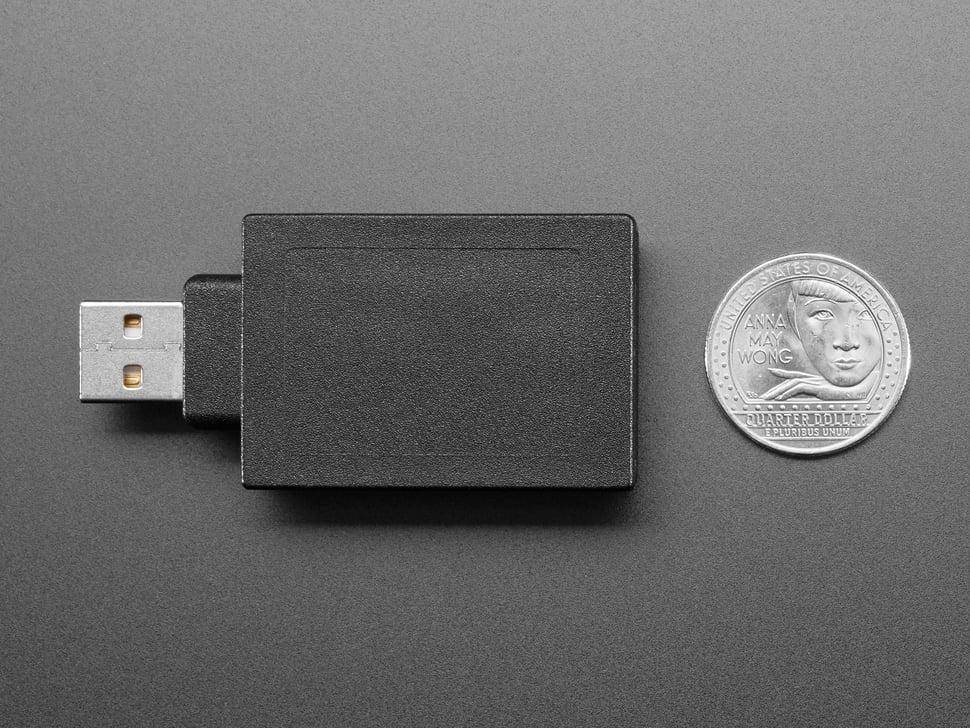

Adafruit USB zu Multi-Protocol Serial Adapter: RS-232 / TTL UART / RS-485

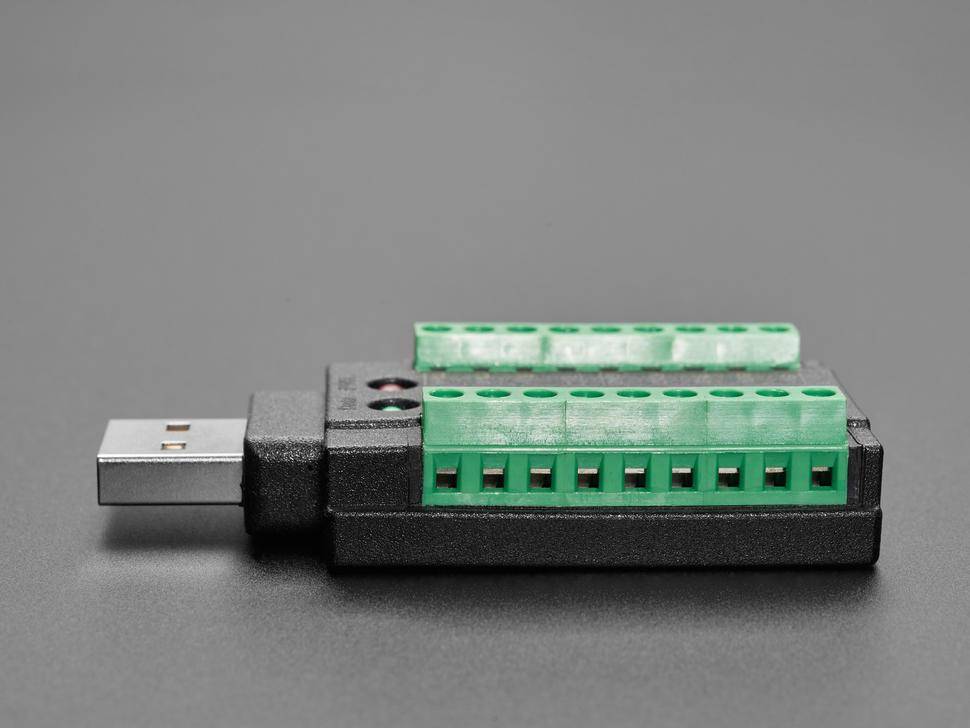

Dieser USB-zu-Multi-Protocol-Serial-Adapter unterstützt die serielle Kommunikation über RS232, TTL UART, RS485 und RS422. Dank der Schnellverbindung über Schraubklemmen ist kein Löten oder die Verwendung spezieller Kabel erforderlich. Einfach das Gerät in einen USB-A-Anschluss stecken und einen Kreuzschlitzschraubendreher verwenden, um das Terminal zu öffnen und eine feste oder flexible Drahtader einzuführen.
Der Adafruit USB zu Multi-Protocol Serial Adapter ermöglicht die einfache Verbindung serieller Geräte mit einem Computer oder Mikrocontroller über USB. Durch die Unterstützung von RS232, TTL UART, RS485 und RS422 ist er vielseitig einsetzbar und eignet sich für verschiedene Anwendungen in Industrie, Automatisierungstechnik, Embedded-Systemen und der Entwicklung von Kommunikationsschnittstellen. Dank der Schraubklemmen können Drähte schnell und ohne Löten befestigt werden, was eine flexible Nutzung erleichtert. Der Adapter wird direkt über einen USB-A-Anschluss mit dem Computer verbunden, wobei der verwendete FTDI FT231 Chipsatz zuverlässige Signalverarbeitung mit Übertragungsraten von 300 Baud bis 3 Mbaud ermöglicht. LEDs zeigen den Betriebsstatus an, wobei eine rote LED für die Stromversorgung und eine grüne für die Datenübertragung steht.
Neben der Nutzung in industriellen Steuerungssystemen kann der Adapter auch für die Programmierung und das Debugging von Mikrocontrollern wie Arduino oder Raspberry Pi verwendet werden, indem er als UART-Schnittstelle dient. In Labor- und Testumgebungen hilft er dabei, serielle Daten zu analysieren und Kommunikationsprotokolle zu überprüfen. Da der Adapter über integrierte Spannungsversorgungen von 5V (bis 1A) und 3,3V (50mA) verfügt, können auch kleine externe Schaltungen direkt darüber mit Strom versorgt werden. Die Treiber für den FTDI-Chip sind in den meisten Betriebssystemen bereits vorhanden, was eine problemlose Einrichtung ermöglicht. Wichtig ist, dass jeweils nur ein Protokoll zur selben Zeit genutzt werden kann.
Merkmale im Überblick
- Unterstützt serielle Protokolle: RS232, TTL UART, RS485, RS422
- Schnellverbindende Schraubklemmen, kein Löten erforderlich

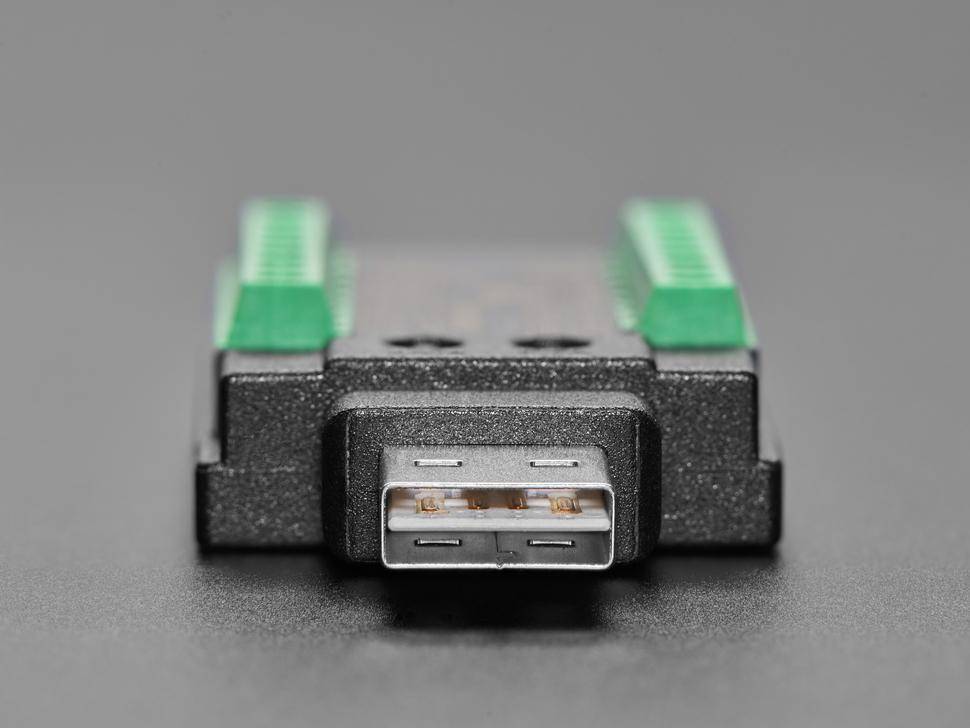

- USB A ist umkehrbar, sodass die LEDs und Beschriftungen immer sichtbar sind
- FTDI FT231 Chip verwendet 5V Logik und unterstützt Signalraten von 300 Baud bis 3 Mbaud
- 5V und 3V Stromversorgung für kleine Projekte integriert
- LED-Anzeigen: Rot für "Power Good", Grün für "Data Transmission"
- Unterstützte Protokolle: RS232, TTL UART, RS485, RS422
- Chipsatz: FTDI FT231 (5V Logik)
- Signalrate: 300 Baud bis 3 Mbaud
- RS-232 Konverter: UM213 Signalpegelkonverter (+-8V Logik, bis zu 250kbps)
- RS-485/RS-422 Konverter: MAX485 Chips
- Stromausgang: 5V (500mA bis zu 1A), 3.3V (50mA)
- Logikpegel: 5V für TTL UART, RS-232, RS-485
- FTDI-Treiber in den meisten Betriebssystemen integriert, kostenloser VCP-Treiber verfügbar
- Es kann jeweils nur ein Protokoll zur selben Zeit verwendet werden
- 1x USB zu Multi-Protocol Serial Adapter
- VCP drivers
- UM213
- MAX485
