Beschreibung

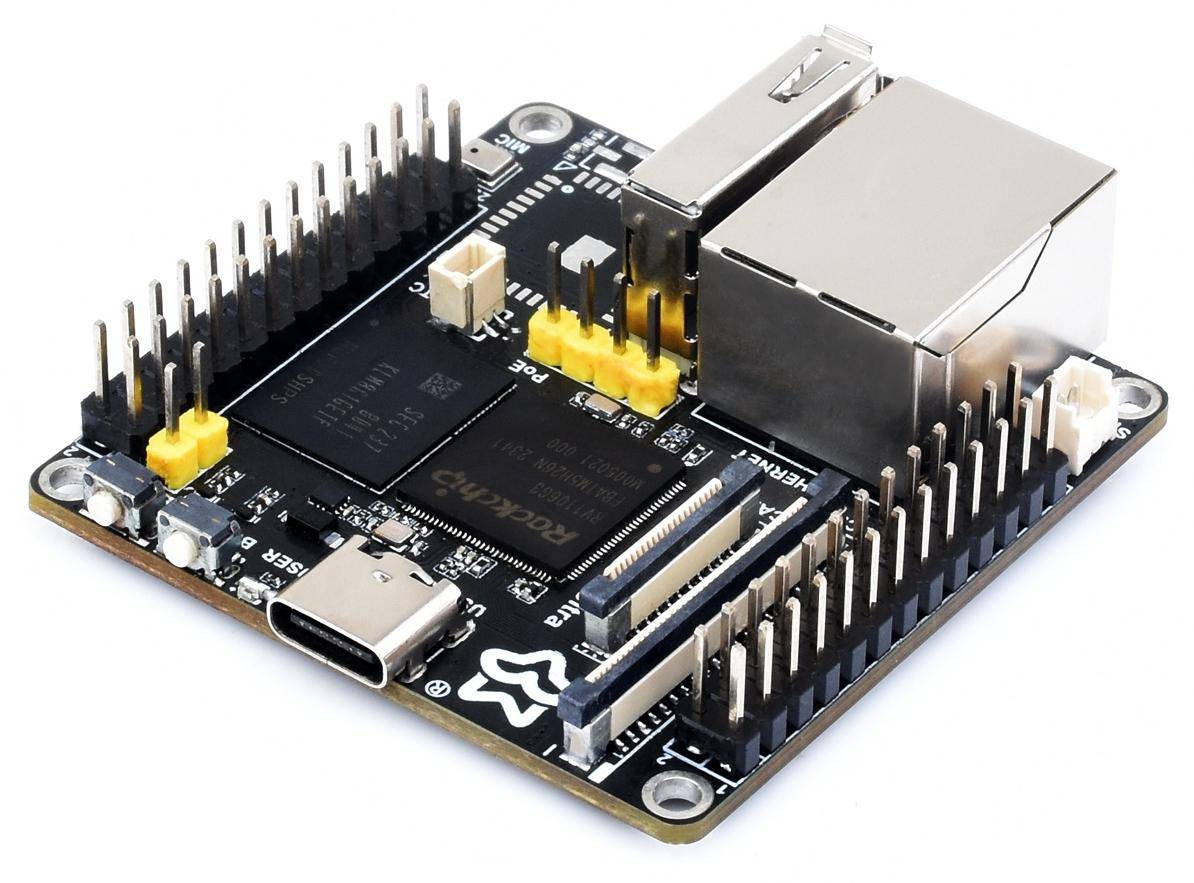

Luckfox Pico Ultra RV1106 Linux Micro Development Board
Das LuckFox Pico Ultra ist ein kostengünstiges Linux-Mikroentwicklungsboard, basierend auf dem Rockchip RV1106 Chip. Es bietet Entwicklern eine einfache und effiziente Entwicklungsplattform und unterstützt verschiedene Schnittstellen wie MIPI CSI, RGB LCD, GPIO, UART, SPI, I2C und USB. Dies macht es ideal für Embedded-Anwendungen.
Merkmale im Überblick
- ARM Cortex-A7 Single-Core CPU mit integriertem NEON und FPU
- Integrierte Rockchip selbstentwickelte 4. Generation NPU mit 1TOPS int8 Rechenleistung
- Drittes Generation ISP, unterstützt 5-Megapixel Eingaben und Bildverbesserungsalgorithmen wie HDR und WDR
- Unterstützt adaptives intelligentes Encoding für hochwertige Bilder mit kleinerer Dateigröße
- 256MB DDR3L RAM für hohen Speicherbedarf
- Unterstützt MIPI CSI 2-lane Kamera-Schnittstelle, USB und andere gängige Schnittstellen
- Prozessor: ARM Cortex-A7 32-bit Single-Core
- NPU Rechenleistung: 1TOPS (int8)
- RAM: 256MB DDR3L
- ISP: 3rd Generation, 5MP Support, HDR, WDR, Noise Reduction
- Bildverbesserung: Mehrstufige Rauschreduzierung, HDR, WDR
- Schnittstellen: MIPI CSI, GPIO, UART, SPI, I2C, USB
- Stromversorgung: PoE Modul-Header reserviert, flexibler Stromanschluss
- Leistungsstarkes Encoding mit bis zu 50% Bitratenersparnis
- PoE Modul inklusive, IPS LCD nicht enthalten

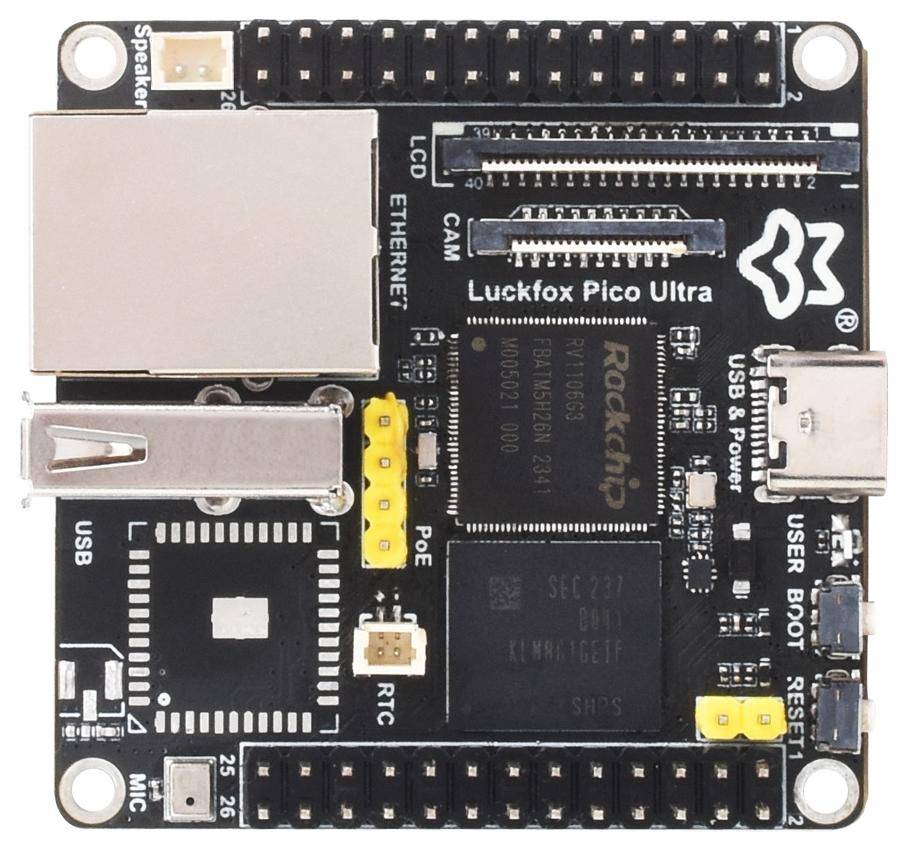

- 1. USB Type-C Anschluss: zur Stromversorgung und zum Programmieren
- 2. USER-LED: zur Anzeige des Systembetriebsstatus im Standardbild, programmierbare Anzeige
- 3. BOOT-Taste: Drücken beim Einschalten oder Zurücksetzen, um den Download-Modus zu betreten
- 4. RESET-Taste
- 5. GPIO-Header
- 6. Eingebautes Mikrofon
- 7. Antennenanschluss
- 8. WIFI/Bluetooth-Modul: 2.4G WiFi 6; BT5.2/BLE Bluetooth-Modul
- 9. USB-A Schnittstelle: Umschaltung mit USB Type-C durch einen Chip, wird automatisch für USB-Kommunikation aktiviert, wenn USB-C nicht angeschlossen ist
- 10. RJ45 100M Ethernet-Port
- 11. Lautsprecher-Header: MX1.25 2P Anschluss, unterstützt 8Ω 1W Lautsprecher
- 12. RGB LCD Schnittstelle
- 13. CSI Kamera-Schnittstelle: MIPI CSI 2-Lane
- 14. RV1106G3: Vision Prozessor SoC mit eingebautem ARM Cortex-A7 Kern
- 15. KLM8G1GETF-B041: 8GB EMMC
- 16. RTC Batterieanschluss
- 17. PoE Modul-Header
- 18. PoE Modul / externer Stromversorgungs-Header: zum Anschluss einer externen 5V Stromversorgung oder PoE Modul-Stromversorgung
Lieferumfang
- 1. 1x Luckfox Pico Ultra
- 2. 1x Luckfox PoE-Modul
- 3. 1x IPX 2.4G 2DB Antenne
- 4. 1x USB Type-A auf Type-C Kabel
- 5. 1x Schraubenset
