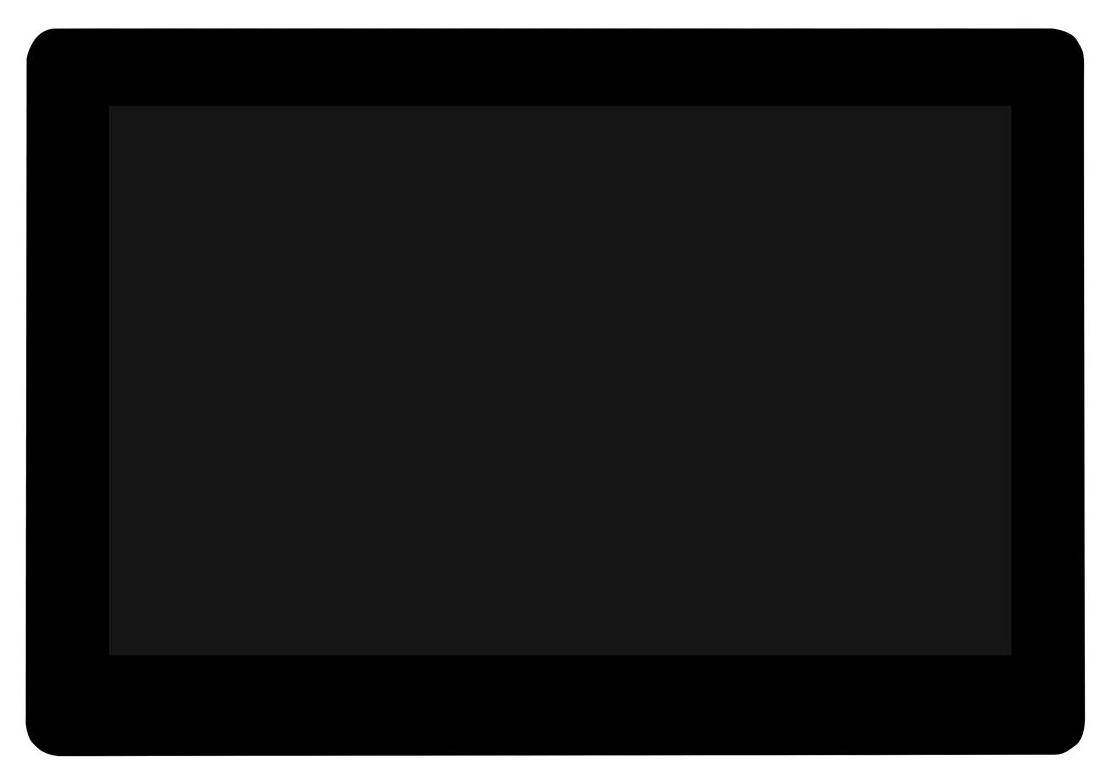

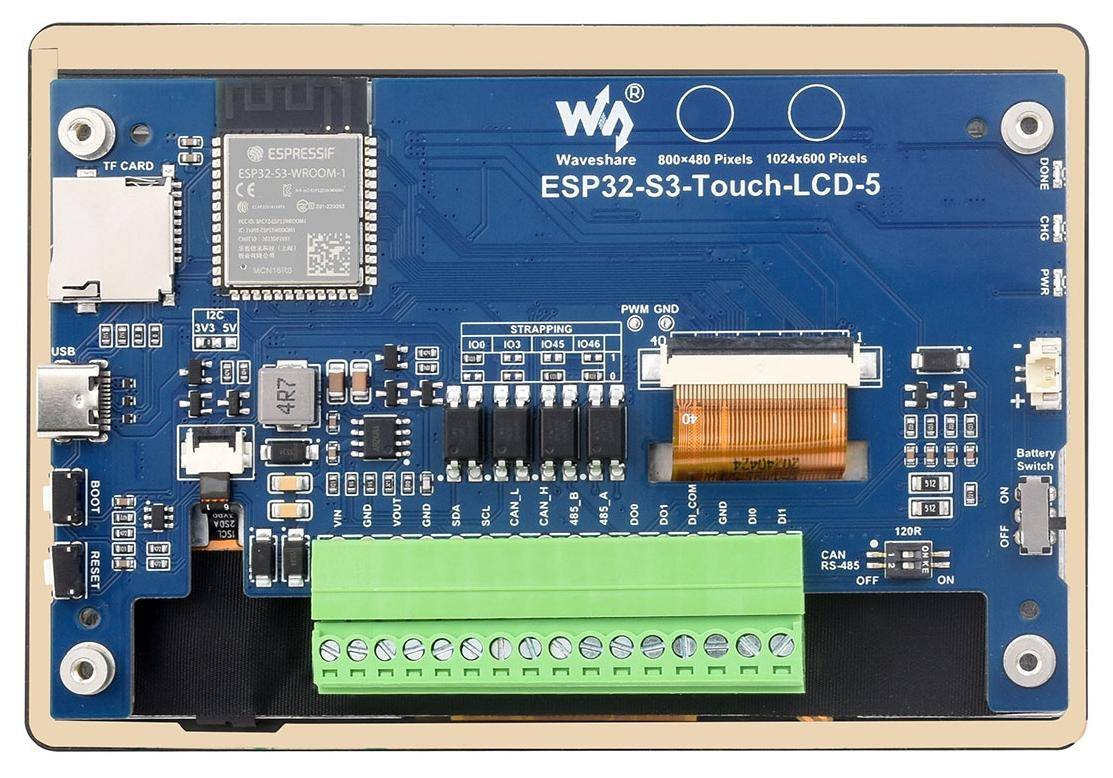

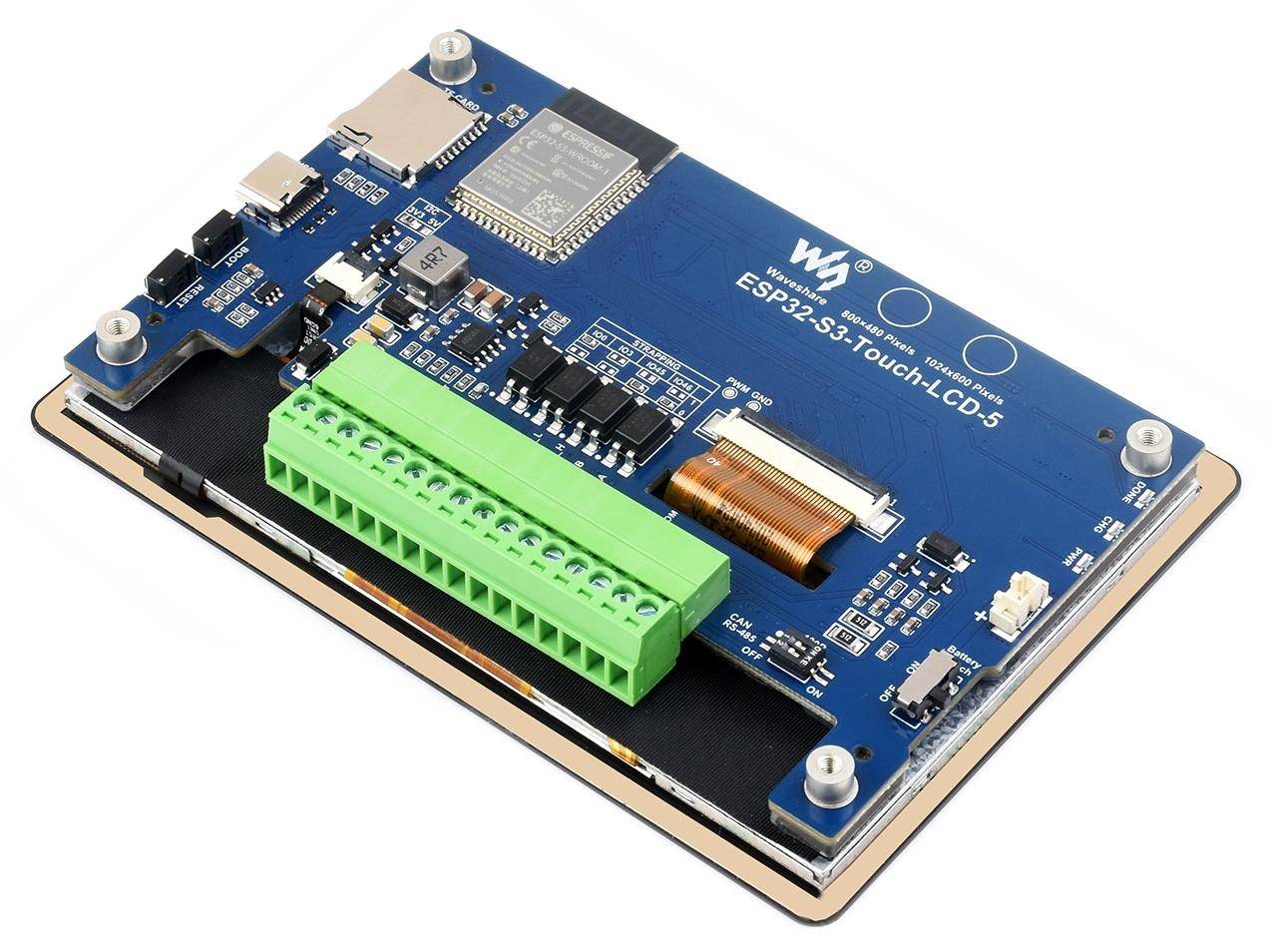

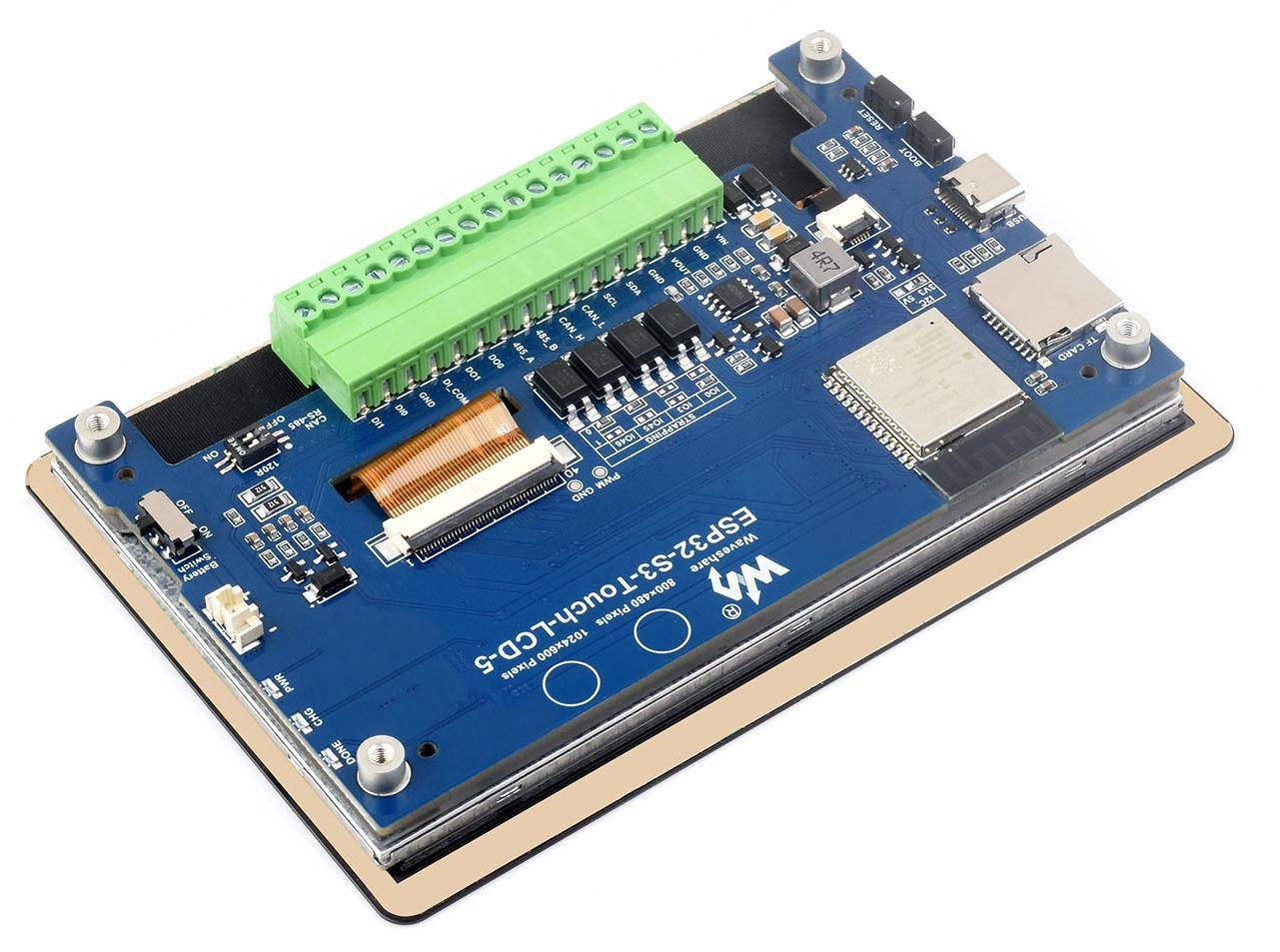

Waveshare ESP32-S3-Touch-LCD, 5" kapazitiver RGB Touchscreen, 1024x600, LX7 Dual-Core, 240 MHz

Beschreibung

Waveshare ESP32-S3 5-Zoll Kapazitiver Touchscreen mit LX7 Dual-Core Prozessor
Das ESP32-S3-Touch-LCD-5 ist ein leistungsstarkes Entwicklungsboard, das speziell für die Integration in HMI-Anwendungen und andere ESP32-S3-Projekte entwickelt wurde. Es kombiniert einen 5-Zoll-RGB-Touchscreen mit kapazitiver 5-Punkt-Berührung und bietet eine Vielzahl an Schnittstellen wie CAN, RS485 und I2C, die die flexible Integration und Steuerung ermöglichen. Mit einem 32-Bit LX7 Dual-Core Prozessor und Unterstützung für 2.4 GHz WiFi sowie BLE 5 gewährleistet das Board eine schnelle und stabile Leistung. Es unterstützt die Entwicklung von Benutzeroberflächen über die freie LVGL-Grafikbibliothek und ermöglicht eine flüssige Bedienung mit ansprechenden grafischen Elementen. Dank der breiten Spannungsversorgung von 7 bis 36 V ist es vielseitig einsetzbar.

Das Board ist mit 16 MB Flash, 8 MB PSRAM und einem integrierten RTC-Chip ausgestattet, der sicherstellt, dass Zeitdaten auch bei Stromausfällen erhalten bleiben. Es unterstützt sowohl passive als auch aktive digitale Eingaben mit optischer Trennung für eine höhere Sicherheit und Zuverlässigkeit. Dank der IPS-Display-Technologie bietet das Gerät eine exzellente Farbdarstellung und eine weite Betrachtungswinkel von 178°, ideal für anspruchsvolle grafische Anwendungen.

Merkmale im Überblick

• 32-Bit LX7 Dual-Core Prozessor mit bis zu 240 MHz
• 5-Zoll kapazitiver Touchscreen, 800x480 oder 1024x600 Pixel, 65K Farben
• Unterstützt WiFi 802.11 b/g/n und Bluetooth 5
• Onboard RTC-Chip mit Batterieunterstützung
• Unterstützt digitale Ein- und Ausgänge mit optischer Trennung
• Mehrere Schnittstellen: CAN, RS485, I2C, TF-Karten-Slot
• Unterstützt die freie LVGL-Grafikbibliothek für GUI-Entwicklung

• HMI-Anwendungen
• IoT- und Automatisierungsprojekte
• ESP32-S3-basierte Entwicklungsprojekte

• Prozessor: 32-Bit LX7 Dual-Core, bis zu 240 MHz
• Display: 5-Zoll kapazitiver Touch, Auflösungen 800x480 oder 1024x600
• Speicher: 16 MB Flash, 8 MB PSRAM, 512 KB SRAM
• Schnittstellen: CAN, RS485, I2C, digitale Ein- und Ausgänge
• Spannungsversorgung: 7-36 V
• Kommunikation: 2.4 GHz WiFi, BLE 5
• Abmessungen: 5 Zoll Display, optimiert für platzsparende Integration
