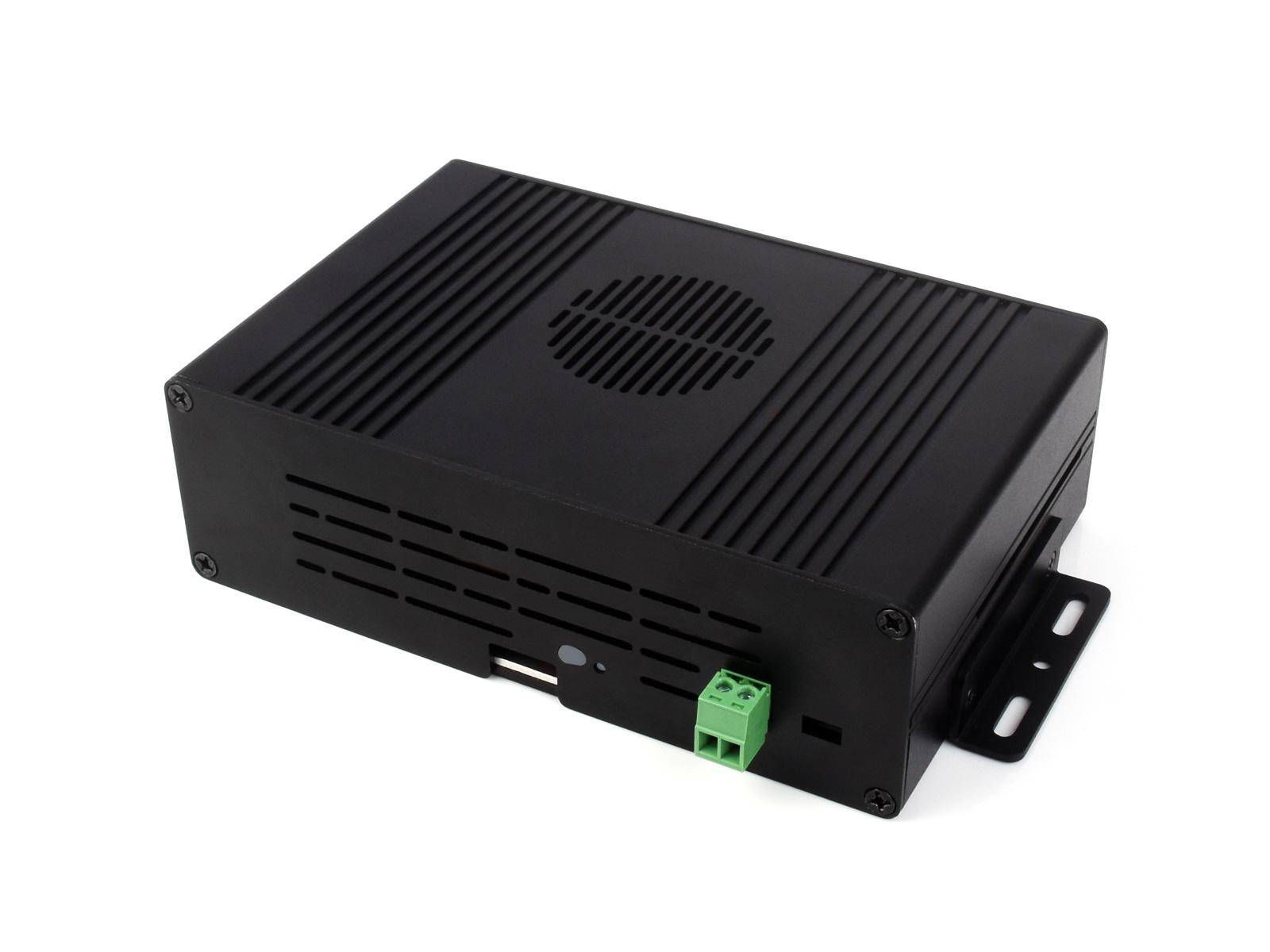

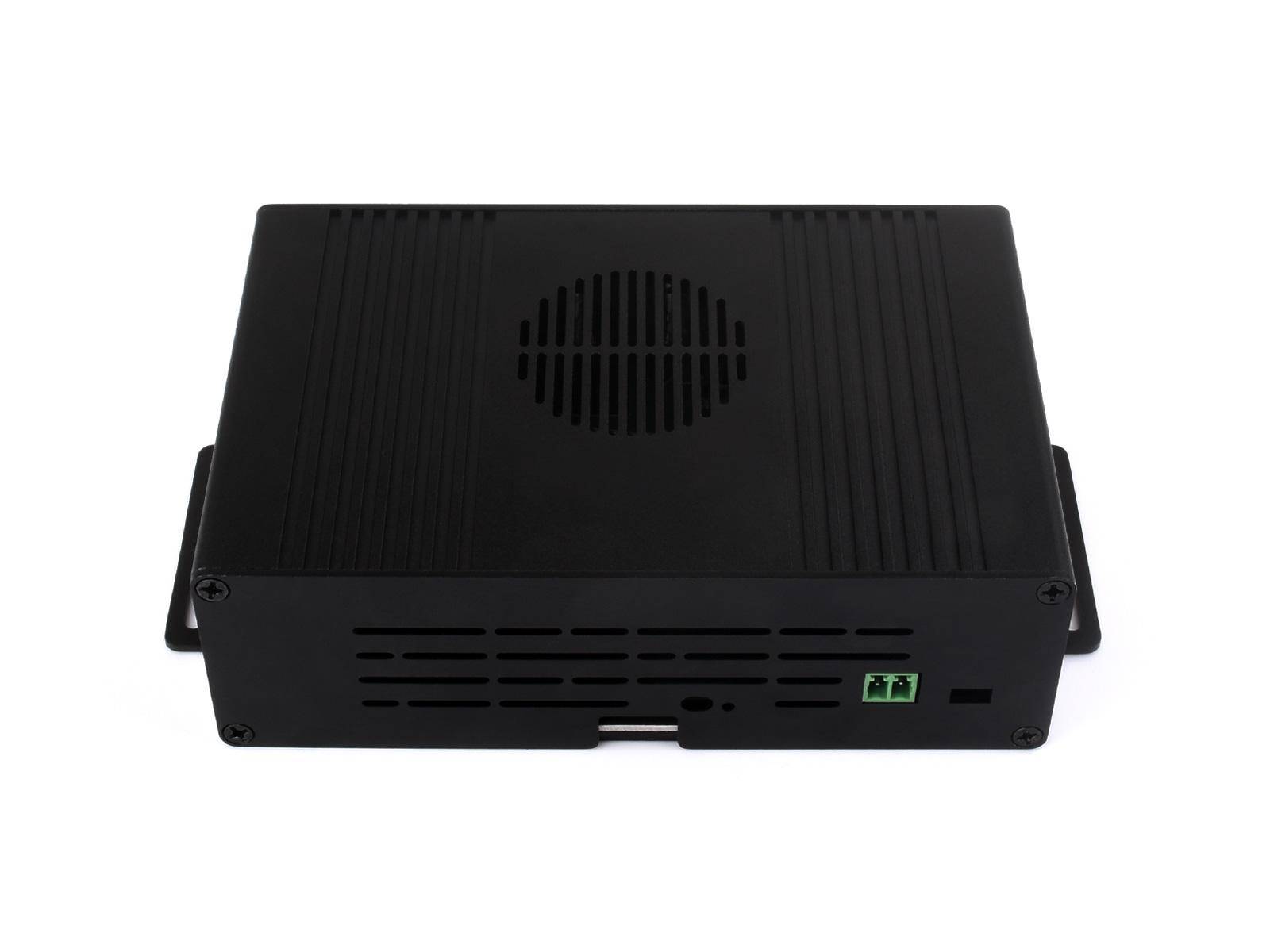

Waveshare Pi5 Module BOX-A, PCIe zu Gigabit Ethernet, Dual HDMI, Aluminiumgehäuse, für Raspberry Pi

Beschreibung

Waveshare Pi5 Module BOX-A
Das Waveshare Pi5 Module BOX-A ist ein Mini-Computer-Kit, das speziell für den Raspberry Pi 5 entwickelt wurde. Es bietet ein robustes Gehäuse aus Aluminiumlegierung und ermöglicht durch die PCIe-Erweiterung die Verbindung mit einem Gigabit-Ethernet-Port. Der Raspberry Pi 5 ist nicht im Lieferumfang enthalten und muss separat erworben werden.

Das Gehäuse bietet einen großen Innenraum, der Platz für zusätzliche HATs wie PoE HATs sowie für Kabelmanagement bietet. Es enthält einen HDMI- und Type-C-Adapter für den Raspberry Pi 5, der zwei HDMI-Ausgänge und eine Schraubklemme umfasst, um die Verbindung mit Peripheriegeräten zu erleichtern. Zwei Stromversorgungsoptionen, entweder über die Vorder- oder Rückseite, stehen zur Verfügung. Lüftungsschlitze und die Möglichkeit, einen optionalen Kühlventilator zu installieren, sorgen für effiziente Wärmeableitung. Der Kühlventilator ist nicht im Lieferumfang enthalten.

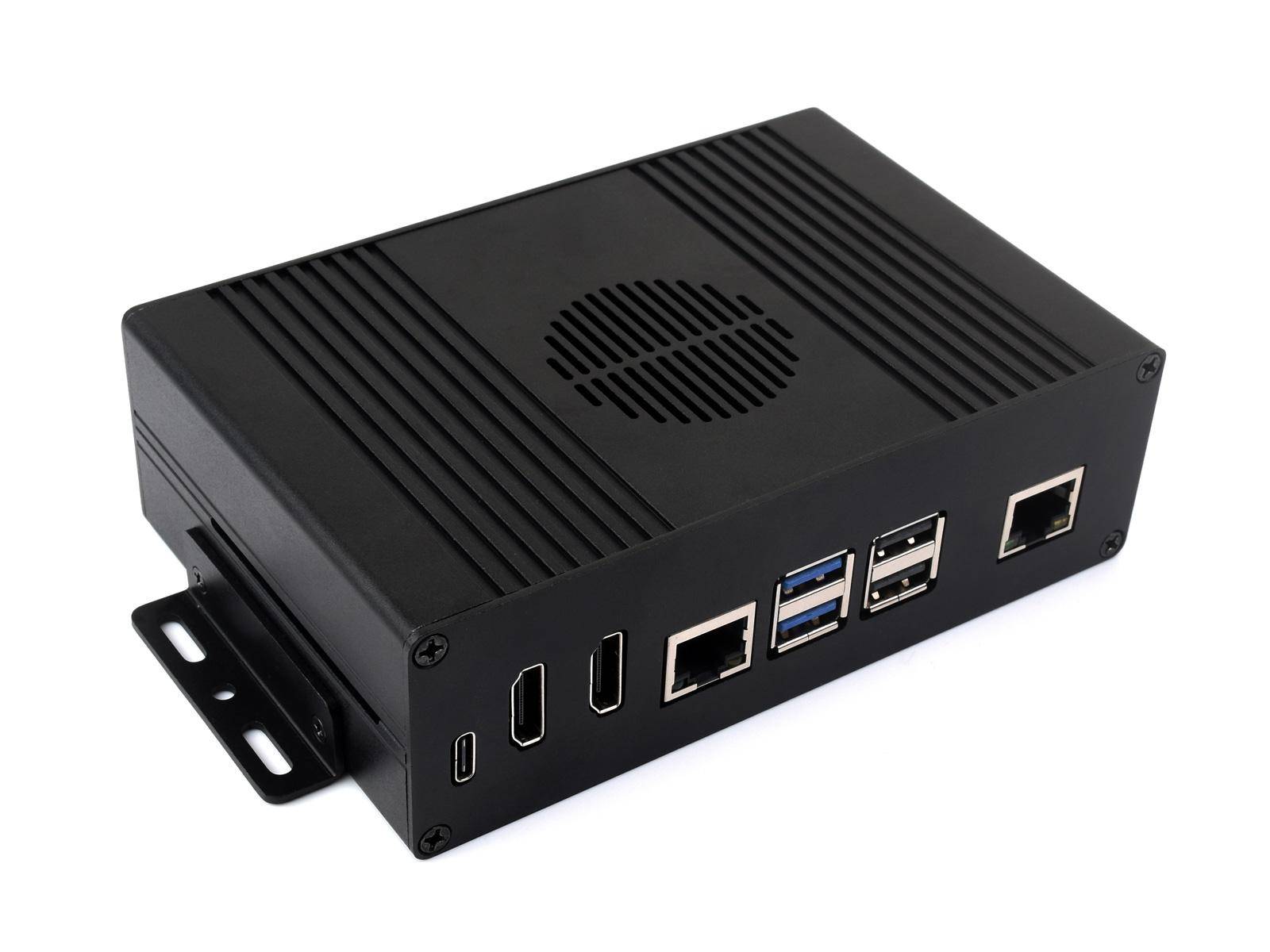

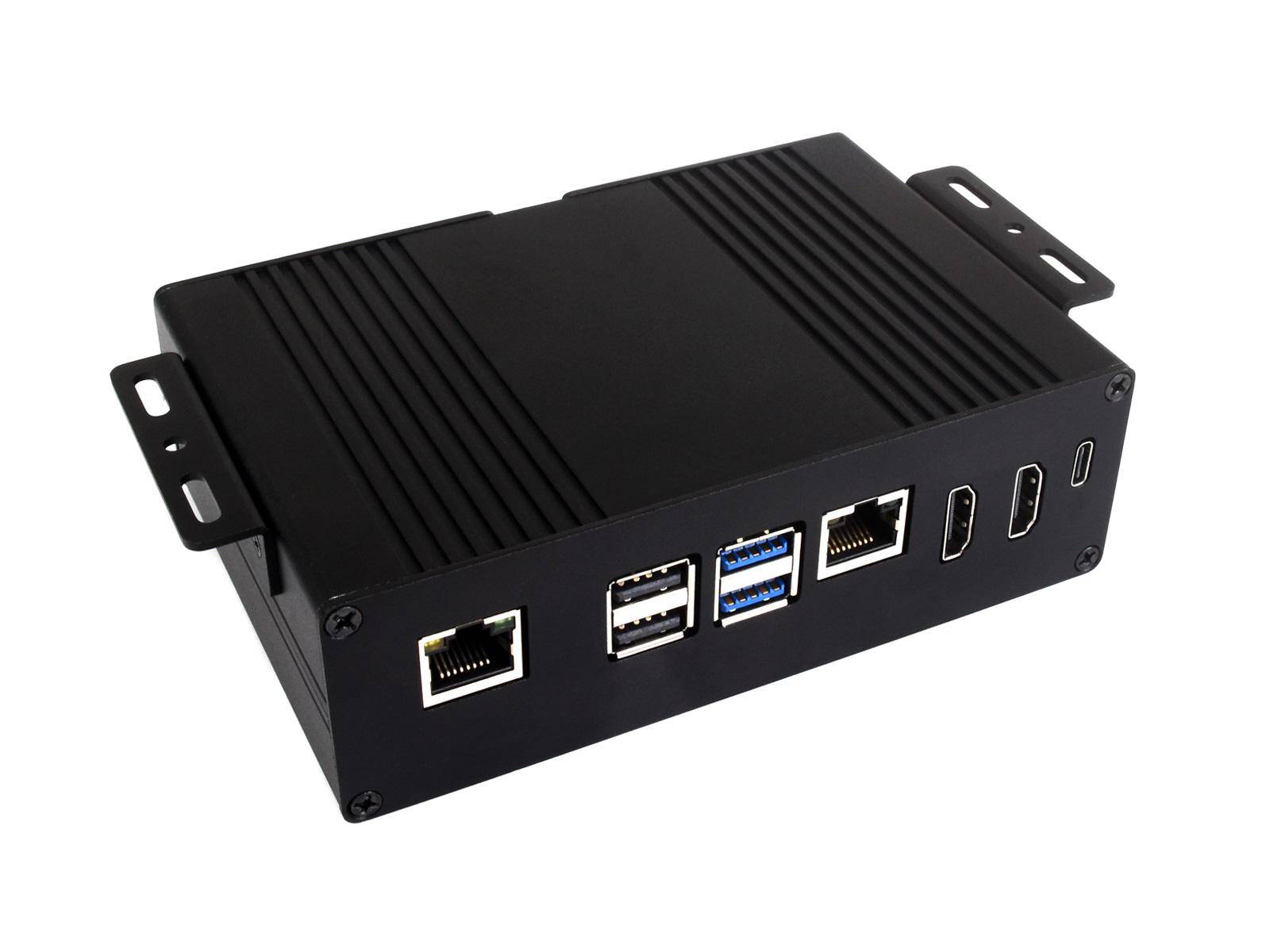

Verfügbare Anschlüsse BOX-A:

• HDMI0-Port (über Raspberry Pi 5)
• HDMI1-Port (über Raspberry Pi 5)
• Type-C-Port (über Raspberry Pi 5)
• Gigabit Ethernet-Port (PCIe-Erweiterung)
• Ethernet-Port (über Raspberry Pi 5)
• 2x USB 3.2-Ports (über Raspberry Pi 5)
• 2x USB 2.0-Ports (über Raspberry Pi 5)
• UART-Debugging-Connector
• 16-Pin PCIe-Connector
• 5V Power Output
• 5V Power Input
• 5V Power Input Header
• TF-Card-Slot (über Raspberry Pi 5)
• Power Screw Terminal
• Power Button
• Indicator (Statusanzeige)

• PCIe-Erweiterung für Gigabit Ethernet
• Großer Innenraum mit Platz für zusätzliche HATs und Kabelmanagement
• Dual-HDMI-Ausgänge für 4K-Video
• Zwei Stromversorgungsoptionen: Vorder- oder Rückseite
• Lüftungsschlitze und Unterstützung für optionale Kühlventilatoren

• Kompatibel mit Raspberry Pi 5
• Unterstützt zusätzliche Raspberry Pi HATs wie PoE HAT

• Gehäusematerial: Aluminiumlegierung
• PCIe-Erweiterung: Gigabit Ethernet
• Videoausgang: Dual HDMI mit Unterstützung für 4K
• Wärmemanagement: Lüftungsschlitze, optionale Lüfterinstallation möglich

• Der Raspberry Pi 5 ist nicht im Lieferumfang enthalten

• Pi5 HDMI- und Typ-C-Adapter x1
• PCIe-zu-Gigabit-ETH-Adapter x1
• Metallgehäuse und weiße Aluminiumlegierung-Bodenplatte x1
• Silikonknopf x1
• PCIe-Kabel x1
• Schraubklemme x1
• Schraubenpaket x1
• SH1.0 3PIN-Kabel x1
• SH1.0 3PIN-Squid-Kabel x1
• PH2.0 3PIN-Kabel x1

• Detaillierte Anleitung und Ressourcen
