Beschreibung

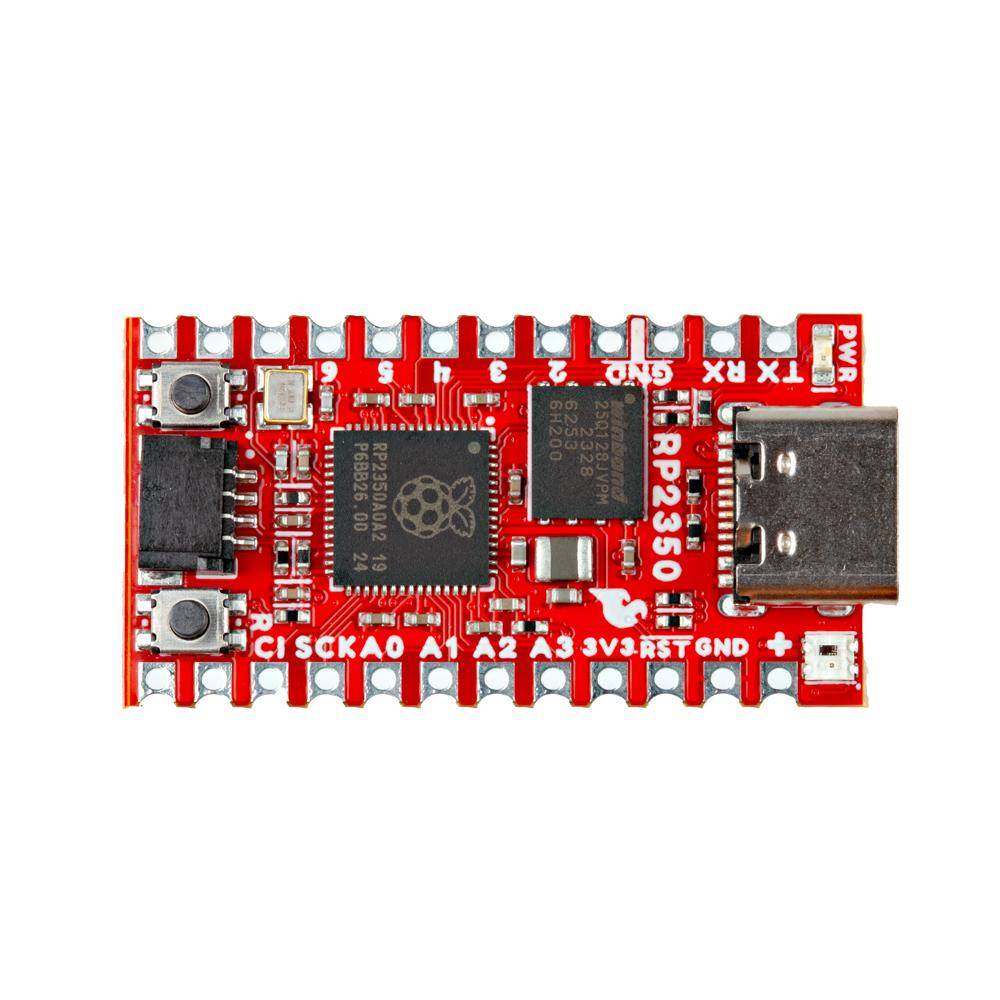

Das SparkFun RP2350 Pro Micro bietet eine leistungsstarke Entwicklungsplattform im kompakten Pro Micro Formfaktor von SparkFun, die auf der RP2350 von Raspberry Pi basiert. Diese Platine verwendet den aktualisierten Pro Micro Formfaktor und verfügt über einen USB-C Anschluss, Qwiic-Anschluss, adressierbare WS2812B RGB LED, Boot- und Reset-Tasten sowie eine rücksetzbare PTC-Sicherung und Lötpads. Der RP2350 ist ein einzigartiger Dual-Core-Mikrocontroller mit zwei ARM Cortex M33 Prozessoren und zwei Hazard3 RISC-V Prozessoren, die mit bis zu 150 MHz laufen. Nutzer können beim Start wählen, welche zwei Prozessoren ausgeführt werden sollen. Die Platine bietet außerdem 520 kB SRAM in zehn Bänken und zahlreiche Peripheriegeräte einschließlich zwei UARTs, zwei SPI- und zwei I2C-Controller sowie einen USB-1.1-Controller für Host- und Geräteunterstützung.
Eigenschaften
- RP2350 Mikrocontroller
- 8MB PSRAM
- 16MB Flash
- Versorgungsspannung
- USB: 5V
- RAW: 5.3V MAX

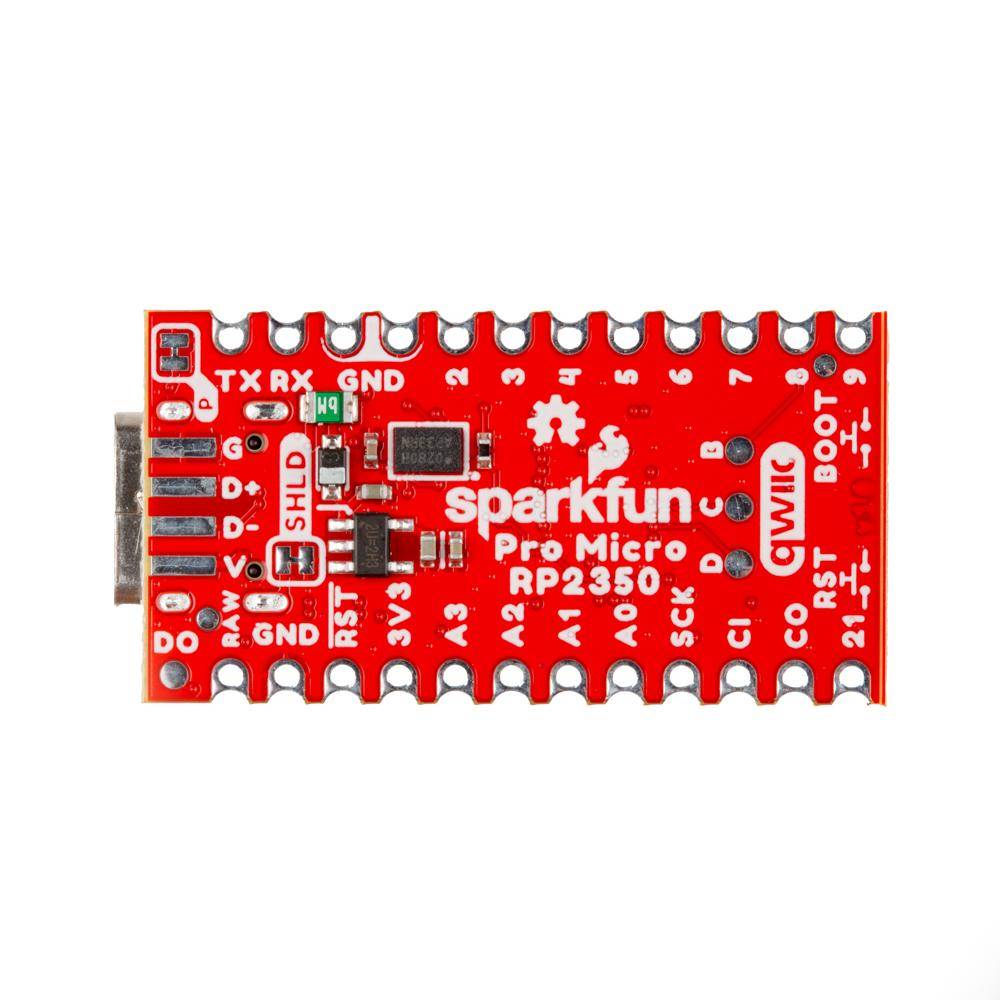

- Pro Micro Pinbelegung
- 2x UART
- 1x SPI
- 10x GPIO (4 verwendet für UART1 und UART0)
- 4x Analog
- USB-C Anschluss
- USB 1.1 Host/Device Unterstützung

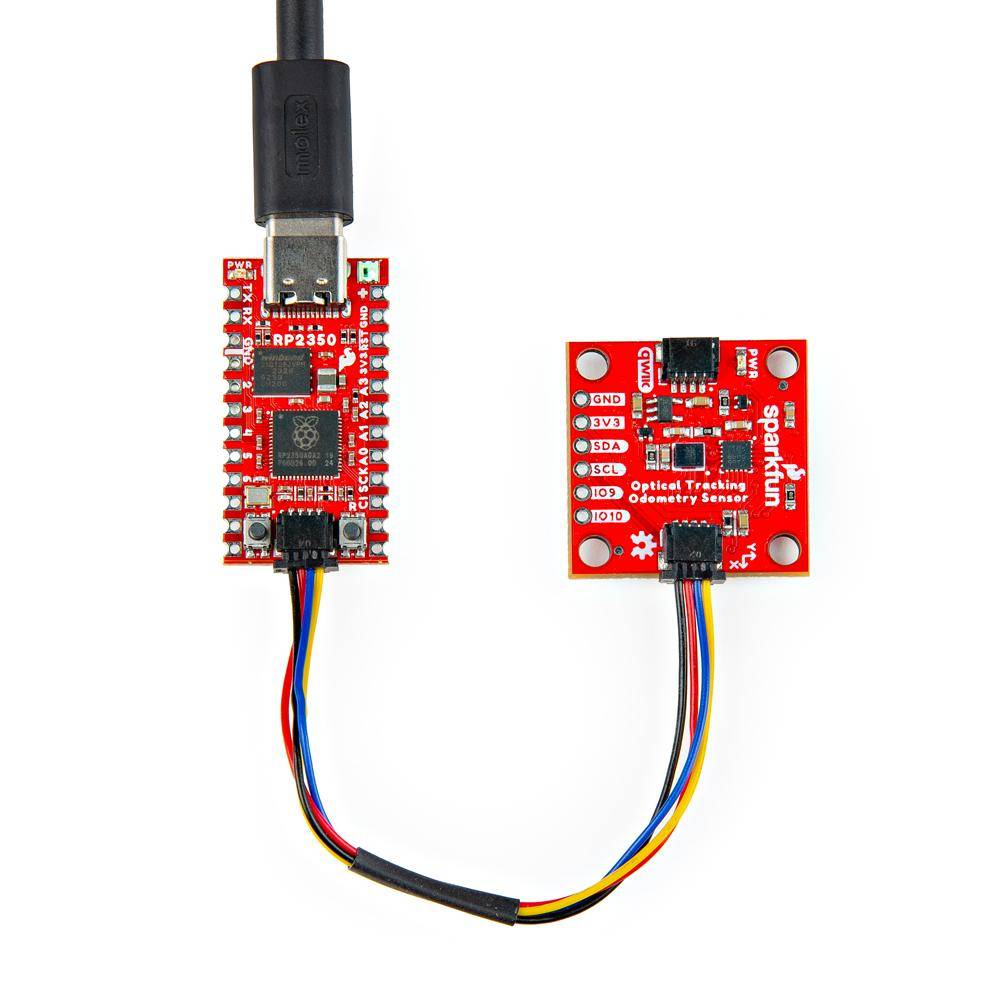

- Qwiic Anschluss
- Tasten
- Reset
- Boot
- LEDs
- WS2812 Adressierbare RGB LED
- Rote Power LED
- Dual ARM Cortex M33 und Hazard3 RISC-V Prozessoren, benutzerwählbar für Dual-Core Betrieb
- 520 kB integriertes SRAM in 10 Bänken
- 3.3V-tolerante GPIOs
- Peripheriegeräte
- 2x UART
- 2x SPI
- 2x I2C
- 24x PWM Kanäle
- 12x PIO Zustandsmaschinen

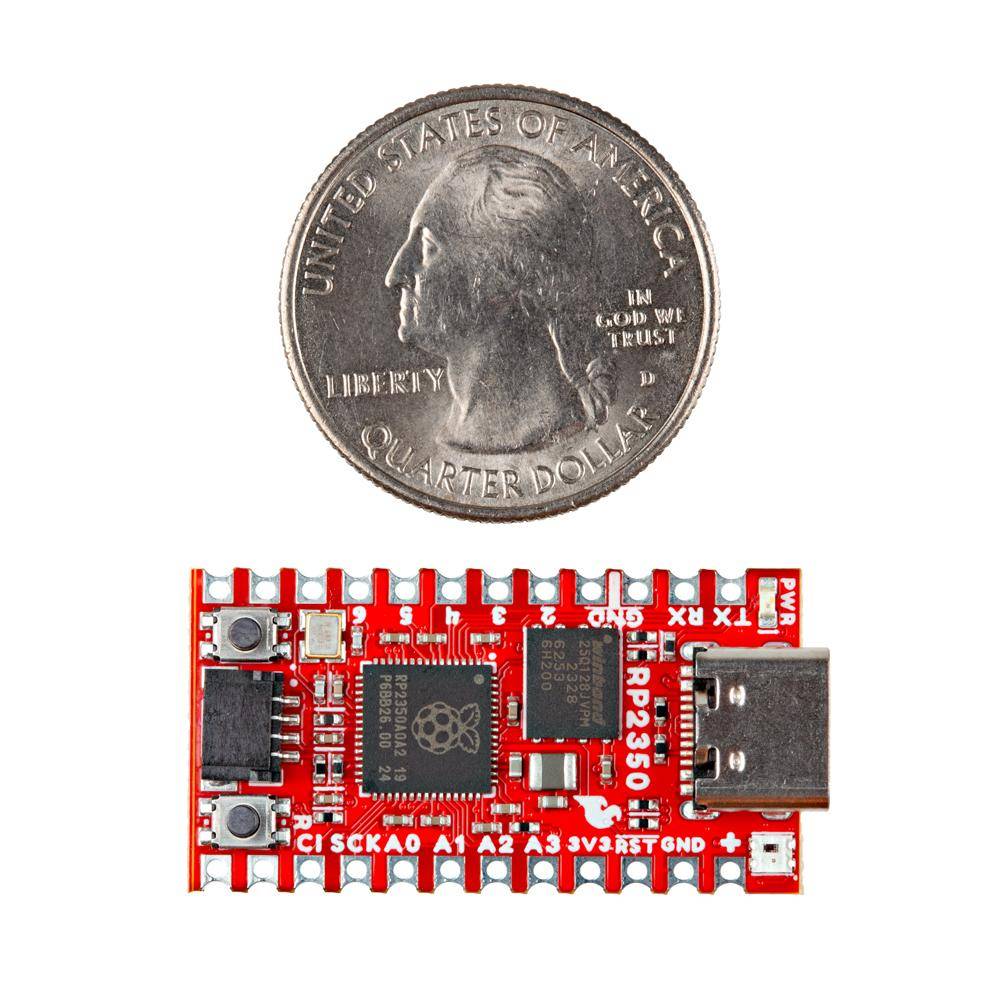

- Abmessungen: 1.3 Zoll x 0.7 Zoll (33.02mm x 17.78mm)
- SparkFun Pro Micro RP2350
- Schematic
- Eagle Files
- Board Dimensions
- Hookup Guide
- MicroPython Firmware UF2 (Early Release)
- Datasheet (RP2350)
- Datasheet (APS6404L PSRAM)
- RP2350 Product Brief
- Raspberry Pi RP2350 Microcontroller Documentation
- Qwiic Info Page
- GitHub Repository
