Waveshare ESP32-S3 2.8" Display, 240x320, 5-Punkt-Touch, WiFi, BLE 5, Dual-Core 240 MHz, 16MB

Beschreibung

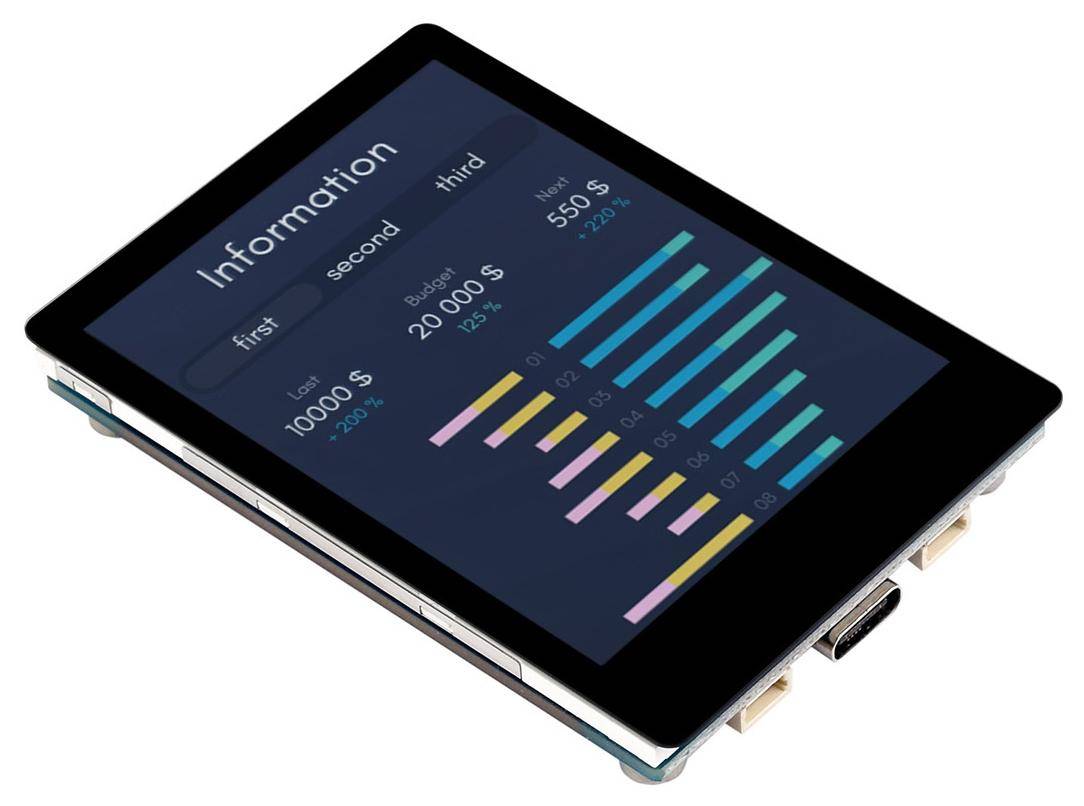

Waveshare ESP32-S3 2.8inch Capacitive Touch Display Development Board
Das Waveshare ESP32-S3-Touch-LCD-2.8 ist ein leistungsstarkes Entwicklungsboard, das mit einem 2,8-Zoll-Kapazitiv-Touchscreen ausgestattet ist. Es bietet umfassende Konnektivität durch 2,4-GHz-WiFi und Bluetooth 5 BLE und integriert vielseitige Schnittstellen für Peripheriegeräte. Die Kombination aus einem leistungsstarken Dual-Core-Prozessor, einem hochauflösenden Display und flexiblen Erweiterungsmöglichkeiten macht es ideal für Anwendungen wie HMI-Entwicklung und andere ESP32-S3-Anwendungen.

Dieses Entwicklungsboard basiert auf dem ESP32-S3-Mikrocontroller mit einem Xtensa 32-Bit LX7 Dual-Core-Prozessor und einer Hauptfrequenz von bis zu 240 MHz. Es verfügt über 512 KB SRAM, 384 KB ROM sowie über 16 MB Flash und 8 MB PSRAM für anspruchsvolle Anwendungen. Das onboard 2,8-Zoll-IPS-Display mit kapazitivem Touchscreen unterstützt eine Auflösung von 240×320 Pixeln und 262.000 Farben. Dank der I2C-Schnittstelle ist eine reibungslose 5-Punkt-Touch-Bedienung möglich.

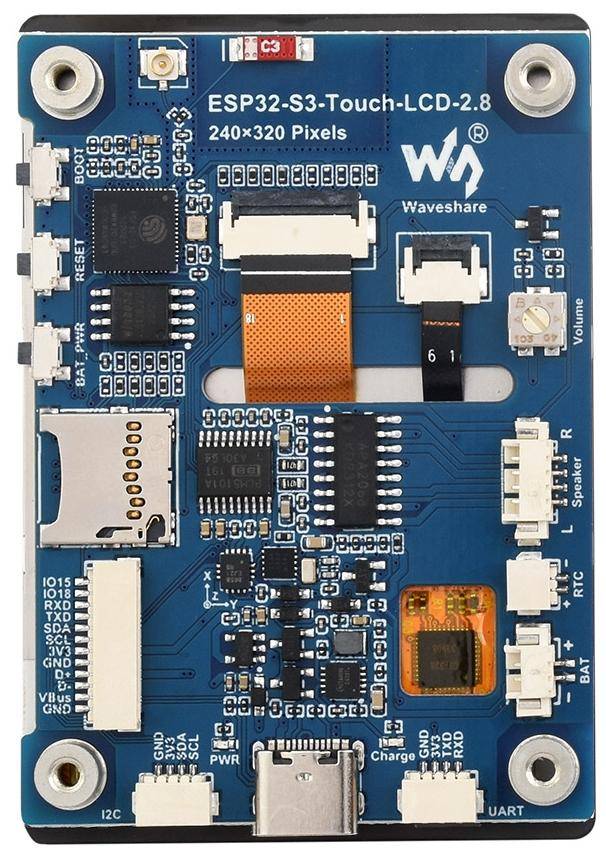

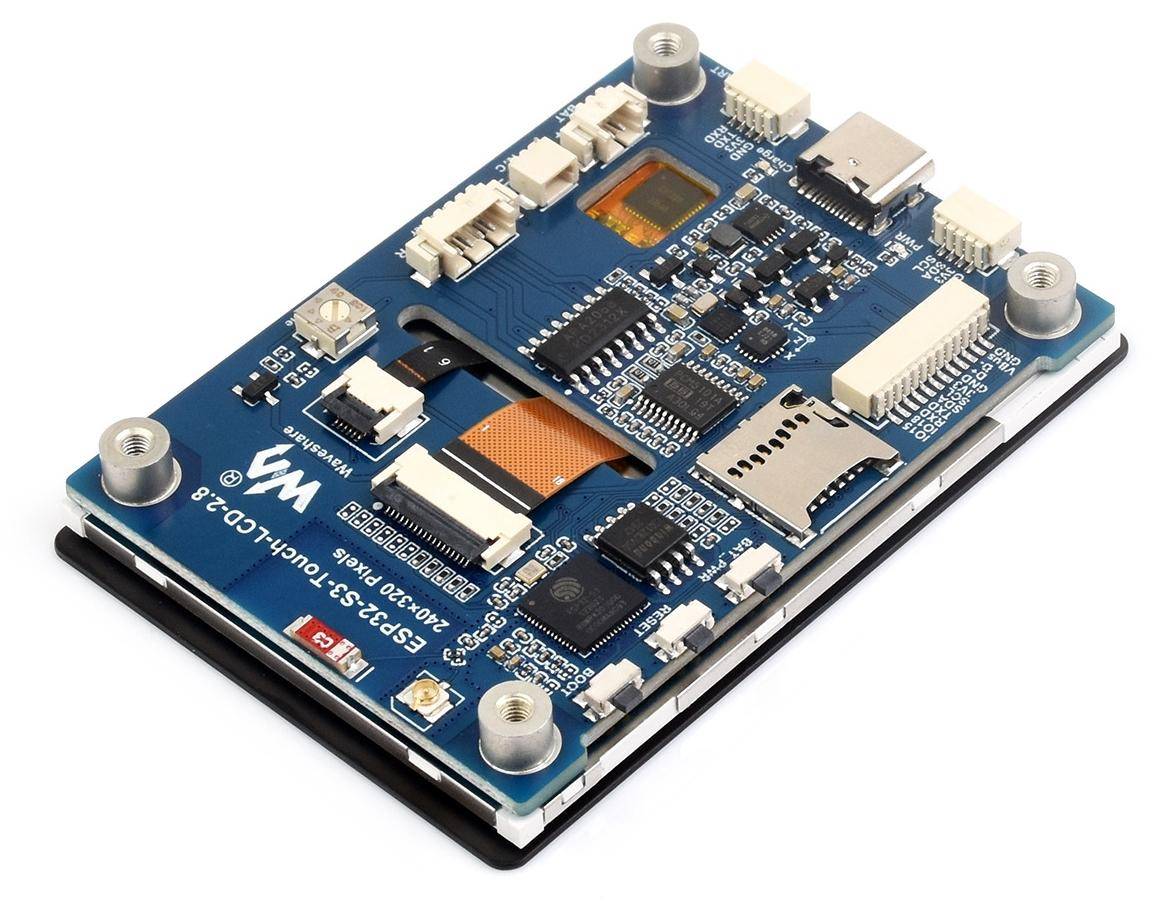

Das Board verfügt über eine Vielzahl integrierter Peripheriegeräte, darunter einen Lautsprecher, einen 6-Achsen-Sensor (QMI8658), einen RTC-Sensor, einen TF-Kartensteckplatz und ein Modul zur Batterieladeverwaltung. Mit Unterstützung für flexible Takt- und Energiemodi können stromsparende Anwendungen problemlos umgesetzt werden. Die GPIO-, UART- und I2C-Schnittstellen ermöglichen zudem die Erweiterung um weitere Peripheriegeräte.

Merkmale im Überblick

• Xtensa 32-Bit LX7 Dual-Core-Prozessor mit bis zu 240 MHz
• Unterstützt 2,4 GHz WiFi (802.11 b/g/n) und Bluetooth 5 BLE
• 512 KB SRAM, 384 KB ROM, 16 MB Flash, 8 MB PSRAM
• 2,8-Zoll-IPS-Display mit kapazitivem Touch, 240×320 Pixel
• Unterstützt 5-Punkt-Touch mit I2C-Schnittstelle
• Onboard-Lautsprecher und QMI8658 6-Achsen-Sensor
• TF-Kartensteckplatz und Batterieladeverwaltungsmodul
• Flexibler Takt und mehrere Energiemodi für niedrigen Stromverbrauch

• Unterstützt GUI-Entwicklung mit LVGL
• Erweiterbar über GPIO-, UART- und I2C-Schnittstellen

• Prozessor: Xtensa 32-Bit LX7 Dual-Core, 240 MHz
• Speicher: 512 KB SRAM, 384 KB ROM, 16 MB Flash, 8 MB PSRAM
• Display: 2,8-Zoll-IPS, 240×320 Pixel, 262.000 Farben
• Konnektivität: WiFi 2,4 GHz, Bluetooth 5 BLE
• Touchscreen: 5-Punkt-Touch mit I2C-Unterstützung
• Peripherien: Lautsprecher, 6-Achsen-Sensor, RTC, TF-Kartensteckplatz

• Flexible Stromsparmodi und Taktsteuerung
• Geeignet für HMI-Entwicklung und ESP32-Anwendungen
• Hinweis: Lithium Batterie nicht enthalten

• 1x ESP32-S3-Touch-LCD-2.8
• 1x SH1.0 12PIN cable ~100mm
• 2x SH1.0 4PIN cable ~100mm
• 1x 2030 speaker


• Produkt-Wiki
