Beschreibung
Raspberry Pi 5 18650 Battery UPS HAT (5.1V 5A)
Dies ist ein unterbrechungsfreies Stromversorgungsmodul (UPS), das speziell für den Raspberry Pi 5 Einplatinencomputer entworfen wurde. Es kann als mobile Stromquelle genutzt werden und liefert eine stabile 5V-Ausgabe mit maximal 5A. Das verbesserte Power-Management-System kann den Stromstatus des Raspberry Pi 5 intelligent überwachen und die Stromzufuhr automatisch unterbrechen, wenn der Raspberry Pi 5 herunterfährt. Dies erhöht die Nutzungsdauer und die Lebensdauer der Batterie.
Dieses UPS-Modul für den Raspberry Pi 5 schaltet sich automatisch ein, wenn der Strom wiederhergestellt wird und kann durch Software sowie I2C-Batteriepegeldetektion komplett heruntergefahren werden. Es bietet eine Schnellladefunktion mit bis zu 3A, ideal für den mobilen Einsatz in verschiedenen Anwendungen wie Smart Cars und Außenequipment. Es verbessert die Effizienz und Sicherheit deiner Projekte durch schnelles und flexibles Laden.
Merkmale im Überblick
- Passend für Raspberry Pi 5 und das Raspberry Pi USB-C Netzteil
- Ermöglicht die Stromversorgung des Pi ohne zusätzliche Verkabelung dank Pogo-Pins
- Integrierter hoch-effizienter Step-down DC-DC-Wandler mit bis zu 95% Effizienz
- On-board LEDs für Lade- und Entladestufen der Batterie
- Erkennung von Stromausfall und Netzteilfehlern über GPIO, automatisches Einschalten bei Wiederherstellung der Stromversorgung
- Bietet bis zu 10 Stunden Dauerbetrieb mit geringem Energieverlust dank Advanced Power MOSFET und einem hoch-effizienten DC-DC Wandler
- Unterstützt einen weiten Eingangsspannungsbereich von 6V bis 18V und ermöglicht das nahtlose Umschalten zwischen Backup-Stromversorgung und Netzadapter
- Schnellladesystem mit 3000mA Kapazität, Steuerung über GPIO, und integrierte Schutzmaßnahmen gegen Überstrom und Überspannung
- Stromversorgung: 6-18Vdc (12Vdc 3A Netzadapter empfohlen)
- UPS-Ausgabe: 5V ±5% max 5A
- Batterieladestrom: Max 2.3 - 3.2A
- Endladespannung der Batterie: 4.23V
- Batterie-Nachladeschwelle: 4.1V

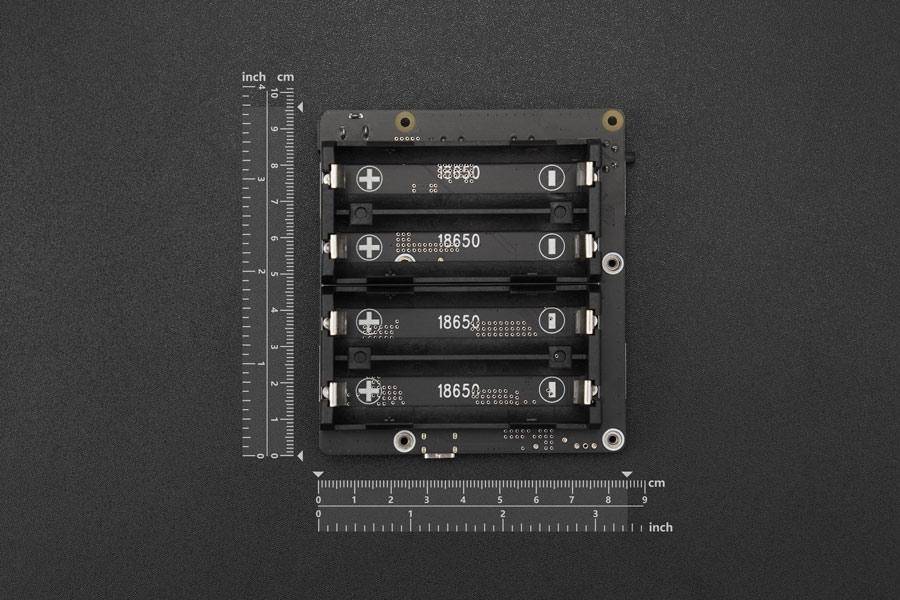

- PCB-Größe: 97.4mm x 85mm
- 10 Stunden kontinuierlicher Betrieb
- Maximale Stromabgabe: 5.1V 5000mA

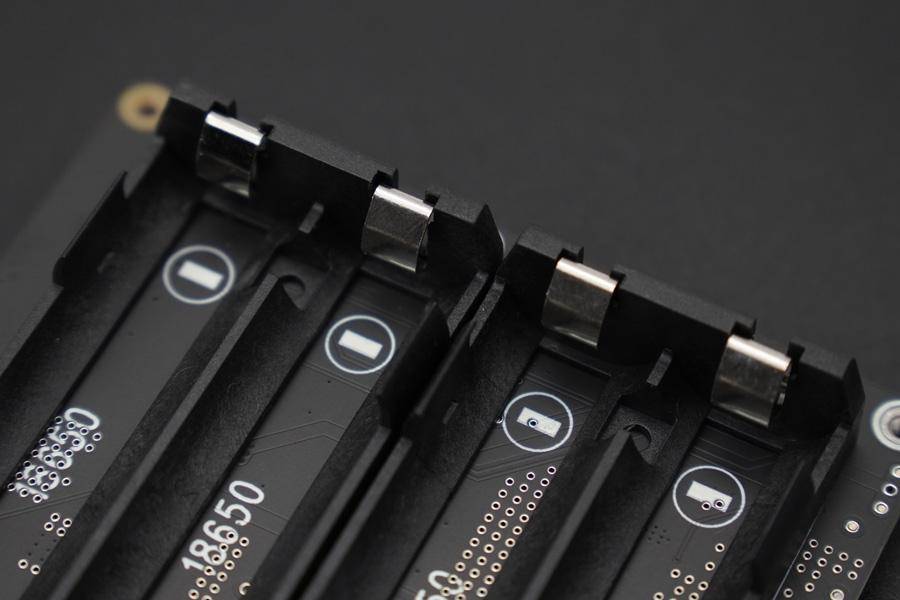

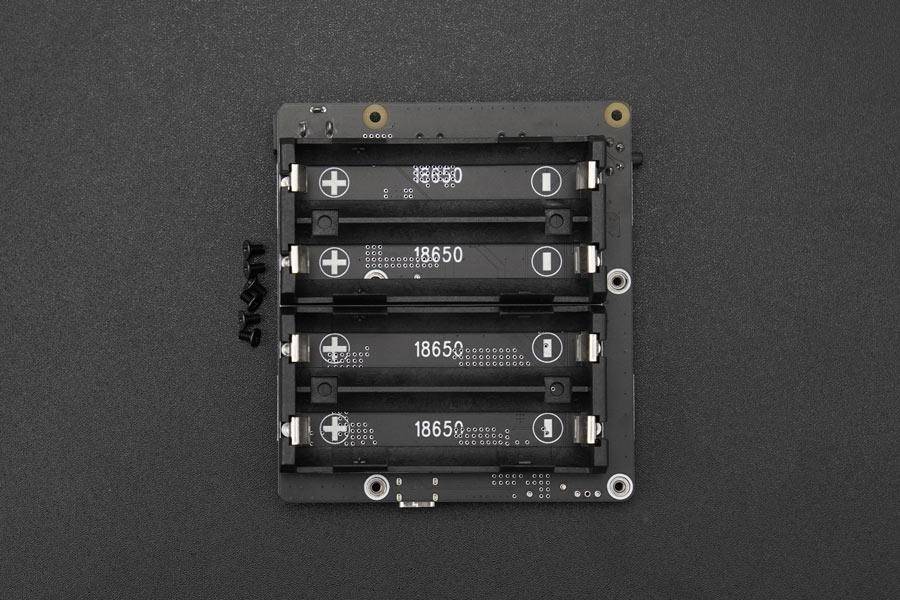

- 4-Zellen-Halter für 18650-Batterien

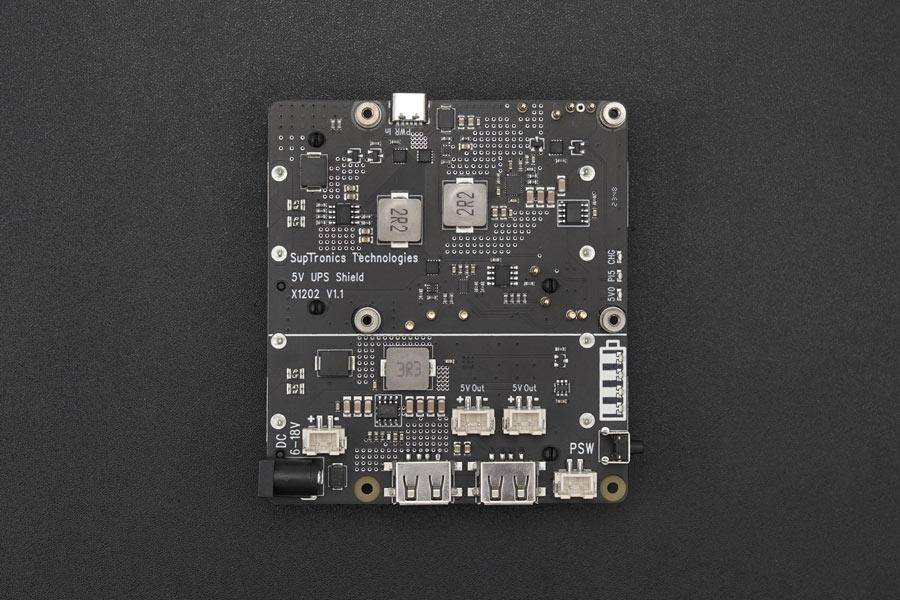

- Anschlüsse:
- DC-Stromanschluss - 5,5x2,1mm
- 2x Sockel für 2-Zellen-Akku 18650
- 2x 5V Stromausgang - XH2.54 2-pin
- 2x USB2.0 Typ-A Stromausgangsbuchse
- 1x Anschluss für externe Einschalttaste - XH2.54-2P
- 1x Raspberry Pi 5 UPS
- 1x Schraubenpaket
- Wiki
Unkorrektes Laden oder Benutzen kann zu Bränden, Verletzungen und Sachschäden führen. Achte immer darauf, die Polarität der Batterieanschlüsse korrekt zu verbinden („+“ zu „+“ und „-“ zu „-“). Mische und benutze keine alten mit neuen Batterien oder Batterien unterschiedlicher Marken. Lithiumbatterien haben eine begrenzte Lebensdauer. Ersetze alte Batterien, sobald diese ihr Lebensende erreichen oder zwei Jahre alt sind. Beim Laden solltest du die Batterie in einem feuerfesten Behälter platzieren und den UPS-Schild nicht unbeaufsichtigt auf brennbaren Materialien wie Holz oder Teppichen belassen. Halte das UPS-Gerät fern von Kindern, um deren Sicherheit zu gewährleisten. Verwende keine 18650-Batterie mit eingebautem Schutzschaltkreis und schließe dein Raspberry Pi nicht über den Typ-C USB-Anschluss an.
