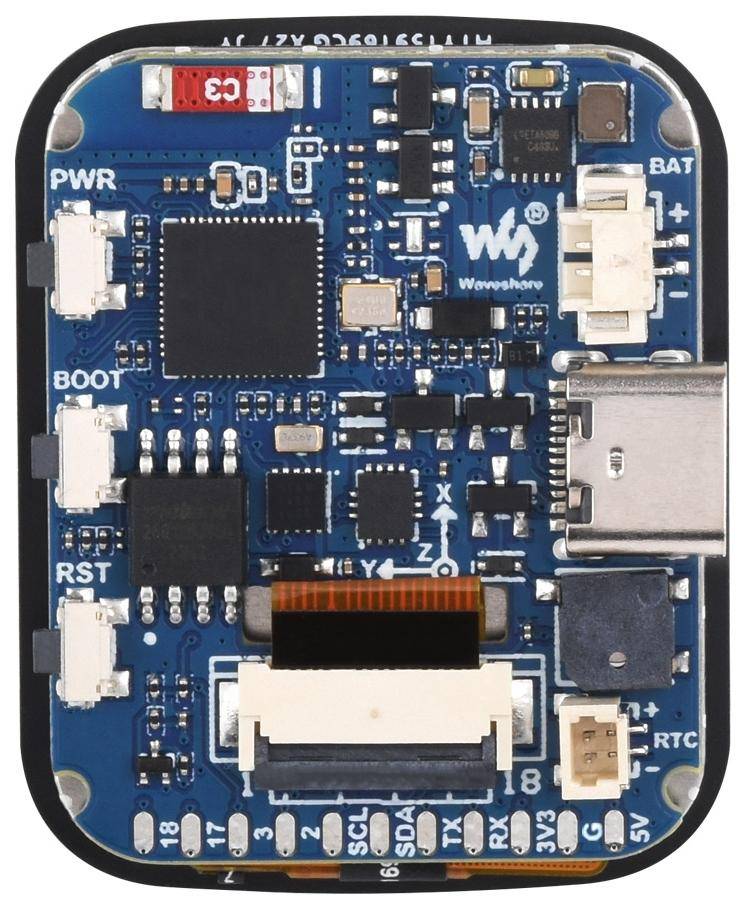

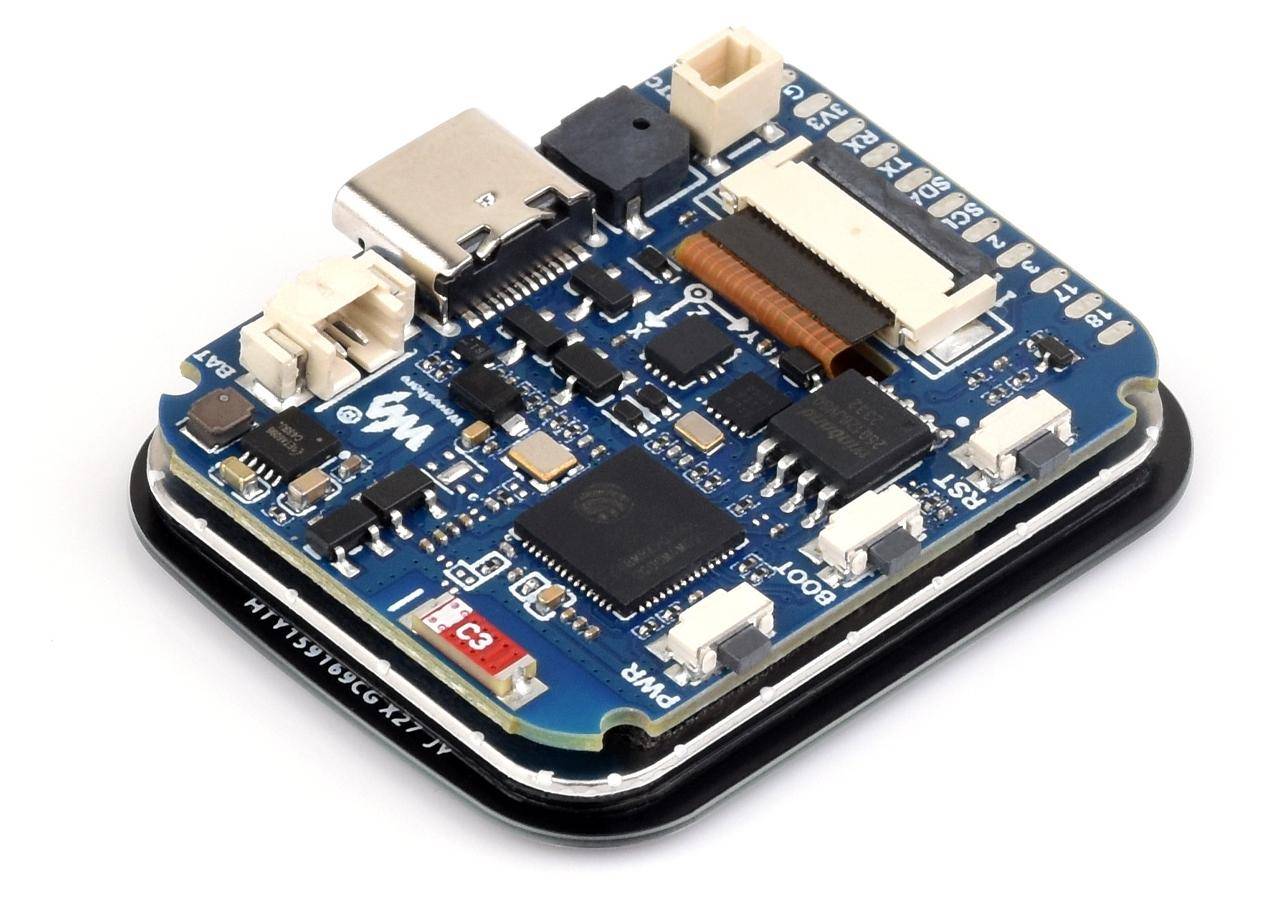

Waveshare ESP32-S3-Touch-LCD-169, 1.69" Display, 240×280, Wi-Fi, Bluetooth 5, 512KB SRAM

Beschreibung

ESP32-S3-Touch-LCD-1.69: Entwicklungsboard mit 1.69 Zoll Touch-Display
Dieses Board vereint einen leistungsstarken ESP32-S3R8 Prozessor mit einem hochauflösenden 1.69 Zoll Touchscreen, der dir lebendige Farben und präzise Steuerung bietet. Dank integriertem Wi-Fi und Bluetooth 5 kannst du deine Projekte einfach vernetzen. Das Board unterstützt eine Vielzahl von Sensoren, darunter eine 6-Achsen IMU für Bewegungserkennung und ist mit einer umfangreichen Speicherkapazität ausgestattet, ideal für anspruchsvolle Anwendungen. Erlebe die Flexibilität durch zahlreiche Schnittstellen und programmierbare Buttons, die eine anpassbare Entwicklung ermöglichen.


Baue deine eigene Smartwatch
Hast du schon einmal daran gedacht, deine eigene Smartwatch zu bauen, die nicht nur deine täglichen Aktivitäten trackt, sondern auch dein Smart Home steuert? Mit dem ESP32-S3-Touch-LCD-1.69 Entwicklungsboard hast du die perfekte Grundlage, um genau das zu tun. Dieses leistungsstarke Board mit seinem 1.69 Zoll Touchscreen, der lebendige Farben und eine präzise Steuerung bietet, ist ideal für DIY-Enthusiasten, die Technologie lieben und gerne eigene Projekte realisieren.

Vernetze deine Welt
Das Board kombiniert einen ESP32-S3R8 Prozessor mit integriertem Wi-Fi und Bluetooth 5, was dir die Freiheit gibt, eine Verbindung zu einer Vielzahl von Geräten und dem Internet herzustellen. Du kannst deine Smartwatch so programmieren, dass sie Benachrichtigungen anzeigt, deine Fitnessdaten überwacht und sogar als Zentrum für die Steuerung deines Smart Homes dient. Stell dir vor, du könntest Lichter dimmen, die Heizung regeln oder Sicherheitssysteme aktivieren, alles von deinem Handgelenk aus!

Personalisiere deine Erfahrung
Mit zusätzlichen Funktionen wie einer 6-Achsen IMU für präzise Bewegungserkennung und einem programmierbaren Buzzer für benutzerdefinierte Alarme, bietet das Board zahlreiche Möglichkeiten zur Personalisierung. Die Entwicklung deiner eigenen Smartwatch bietet nicht nur die Möglichkeit, deine technischen Fähigkeiten zu erweitern, sondern auch eine einzigartige und persönliche Lösung für den Alltag zu schaffen.

Entwickle und personalisiere:
Nutze die zahlreichen Schnittstellen und programmierbaren Buttons, um eine wirklich anpassbare und multifunktionale Smartwatch zu entwickeln, die nicht nur deine Fitness und Gesundheit im Blick behält, sondern auch das Kommando über dein Zuhause übernimmt. Lass dich von diesem Projekt inspirieren und erlebe, wie befriedigend es ist, deine eigene Technologie von Grund auf zu entwickeln und zu gestalten. Starte jetzt und mache den ersten Schritt in Richtung einer smarteren und vernetzteren Welt!


Merkmale im Überblick

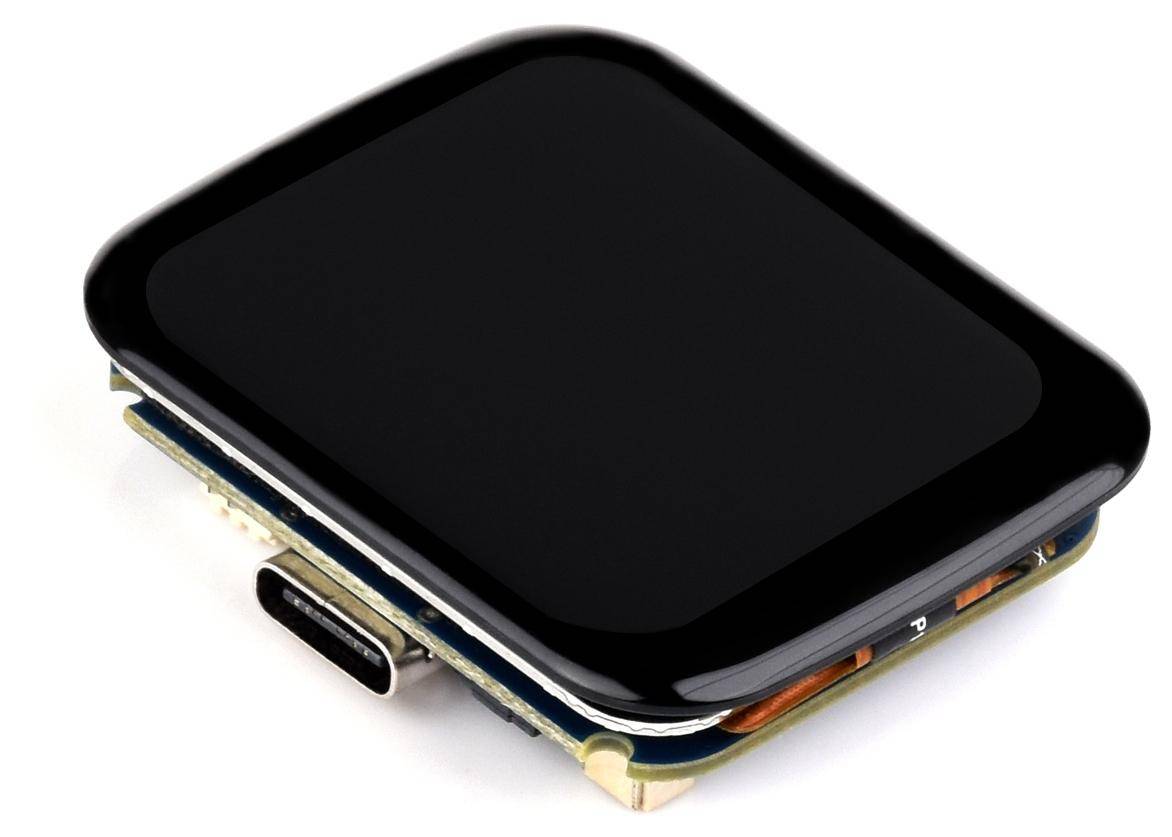

• Touch-Display: 1.69 Zoll großes, kapazitives Touch-Display mit 240x280 Pixel Auflösung und 262K Farbtiefe, ausgestattet mit ST7789V2 Display-Treiber und CST816T Touch-Chip.
• Prozessor: ESP32-S3R8 Xtensa 32-bit LX7 Dual-Core Prozessor, bis zu 240MHz Taktfrequenz, unterstützt 2.4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE).
• Energieverwaltung: Integrierter ETA6098 Lithium-Batterielade-Manager, unterstützt 3.7V Lithium-Batterien über MX1.25 2P Anschluss.
• Eingebauter Buzzer und programmierbarer PWM-Knopf für benutzerdefinierte Funktionen
• 6-Achsen Sensorik (3-Achsen Beschleunigungsmesser und 3-Achsen Gyroskop)
• Unterstützt flexible Taktung, unabhängige Einstellung der Modulstromversorgung und andere Steuerelemente zur Realisierung eines niedrigen Stromverbrauchs in verschiedenen Szenarien
• Hohe Touchscreen-Durchlässigkeit, schnelle Reaktion und lange Lebensdauer

• Abmessungen: 41,13mm x 33,13 mm
• Prozessor: 32-bit LX7 Dual-Core
• Anschluss: Type-C Port
• Display: 1.69 Zoll, 240 x 280 IPS Panel
• Speicher: 512KB SRAM, 384KB ROM,  8MB PSRAM, 16MB Flash-Speicher
• PCF85063 RTC, QMI8658 6-Achsen IMU
• PWM, BOOT, RST Buttons, Buzzer
• Integrierte Antenne: unterstützt 2.4 GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE)
• ETA6098: hocheffizienter Lithium-Batterie-Lademanager
• 4 × GPIO, I2C, UART Schnittstellen
• MX1.25 Batterie-Header: MX1.25 2P Anschluss, für 3.7V Lithium Batterie, unterstützt das Laden und Entladen
• USB Type-C: für Programmierung und Protokolldruck
• RTC Batterie-Header: zum Anschluss eines wiederaufladbaren RTC-Akkus, unterstützt das Laden und Entladen

• 1x ESP32-S3-Touch-LCD-1.69

• Wiki
