Homa Saniflux V WC - station de relevage compacte / installation en bâti-support

Beschreibung

Homa Saniflux V WC - Station de relevage compacte / Installation devant cloison

Caractéristiques techniques :

Consommation P1 650 W
Puissance moteur P2 350 W
Tension 230 V / 1 Ph 50 Hz
Vitesse 2900 tr/min
Courant nominal 2,1 A
Cordon d’alimentation H 03VVF3x0,75
Degré de protection appareil complet IP 44
Poids 8 kg
Raccord pression DN 25

Utilisation :
Pompage des eaux ménagères et des effluents contenant des matières fécales.
Station de relevage compacte pour installation devant cloison
pour l’évacuation des eaux et eaux usées ainsi que des effluents
provenant de WC, lavabo ou douche dans des pièces situées
en dessous du niveau de retenue du réseau d’eaux usées ou sans
pente suffisante vers la conduite de collecte la plus proche.
Le réservoir symétrique permet l’installation avec l’arrivée
soit à droite, soit à gauche.
Le broyeur en acier inoxydable de la pompe intégrée écrase
de manière fiable les matières fécales et le papier toilette.
Pour la conduite de refoulement vers la conduite d’eaux usées la plus proche,
un diamètre à partir de 1” suffit, ce qui permet une installation
ulérieurement avec une conduite de petit diamètre.

Température max. du fluide pompé :
308 K, momentanément jusqu’à 333 K.

Construction :
Station de relevage d’eaux usées compacte prête à raccorder.

Réservoir collecteur :
Réservoir en plastique inaltérable, étanche aux gaz et aux odeurs.

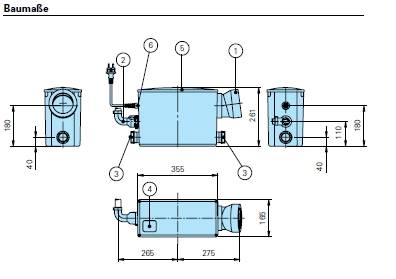

Entrée WC DN 100 horizontale, hauteur d’entrée 180 mm
(DIN 1387 Forme A / DIN 1388 Forme A). Deux entrées latérales DN 40
avec clapet anti-retour intégré. Raccord pression Ø 25 mm
avec clapet anti-retour intégré. Orifice d’aération et de ventilation
avec filtre à charbon actif.

Commande : Contrôle du niveau pneumatique dépendant du niveau d’eau.

Type de pompe :
Pompe immergée monophasée à étage unique avec raccord pression horizontal.
Rotor multi-aubes ouvert
avec dispositif de coupe en amont pour le broyage des solides.

Moteur :
Moteur électrique étanche à l’eau sous pression
avec enroulement 2 pôles.
Classe d’isolation de l’enroulement B
Degré de protection IP 68.
Thermistor pour la surveillance de la température
dans l’enroulement.

Mode de fonctionnement : Fonctionnement par intermittence.

Matériaux :
Réservoir collecteur : plastique ABS
Corps de pompe : plastique PP renforcé fibre de verre (PP-GF)
Roues : plastique POM
Broyeur : acier inoxydable
Carcasse moteur : acier inoxydable
Arbre moteur : acier inoxydable
Pièces de liaison mécaniques : acier inoxydable
Élastomères : NBR
