Produktbeschreibung

Überblick

Einschlaganker EA II M10x40 Stahl, galvanisch verzinkt

Beschreibung

Einschlaganker EA II Stahl, galvanisch verzinkt
Eigenschaften:
• Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt. • Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung. • Das Maschinensetzgerät EA II S-SDS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage. • Die beim Verspreizen mit dem Setzwerkzeug EAW H Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit. • Kein Drehmoment der Schrauben erforderlich.
Einsatz:
Zugelassen für: • Beton C20/25 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen • Beton C20/25 bis C50/60, ungerissen Auch geeignet für: • Beton C12/15 • Naturstein mit dichtem Gefüge Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.
Anwendung:

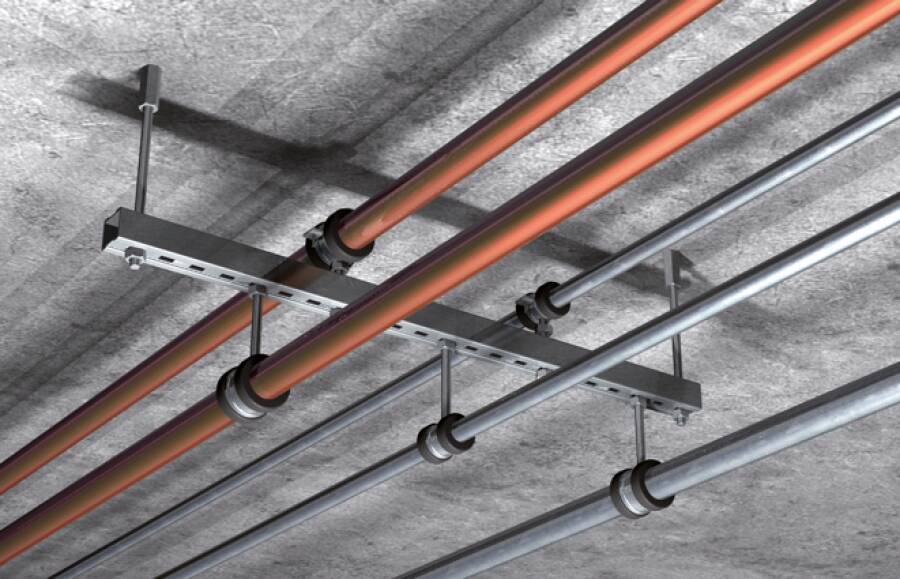

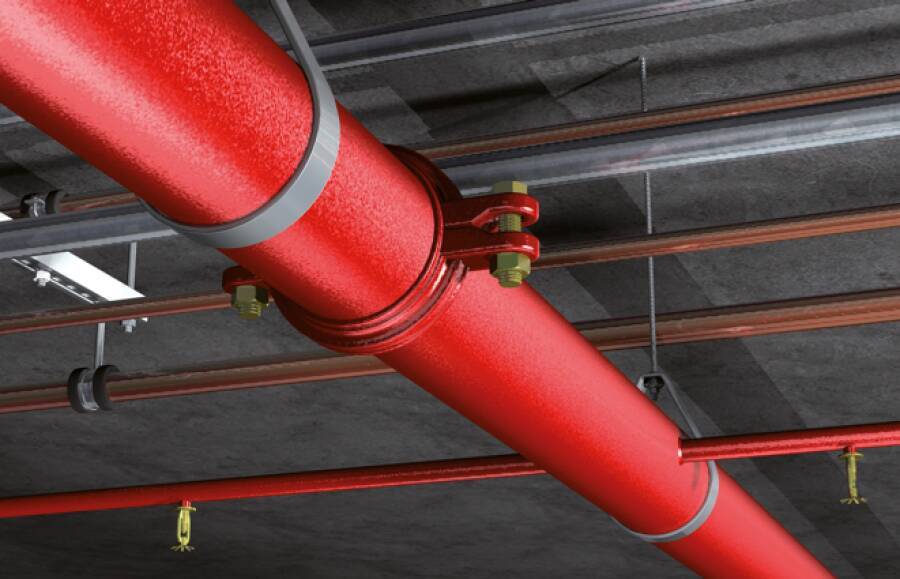

• Rohr- und Lüftungsleitungen • Sprinkleranlagen • Kabeltrassen und Leitern • Gitter • Stahlkonstruktionen • Maschinen • Konsolen • Schalungsstützen • Diamant- u. Kernbohrgeräte (EA II M12 D)
Funktionsweise:

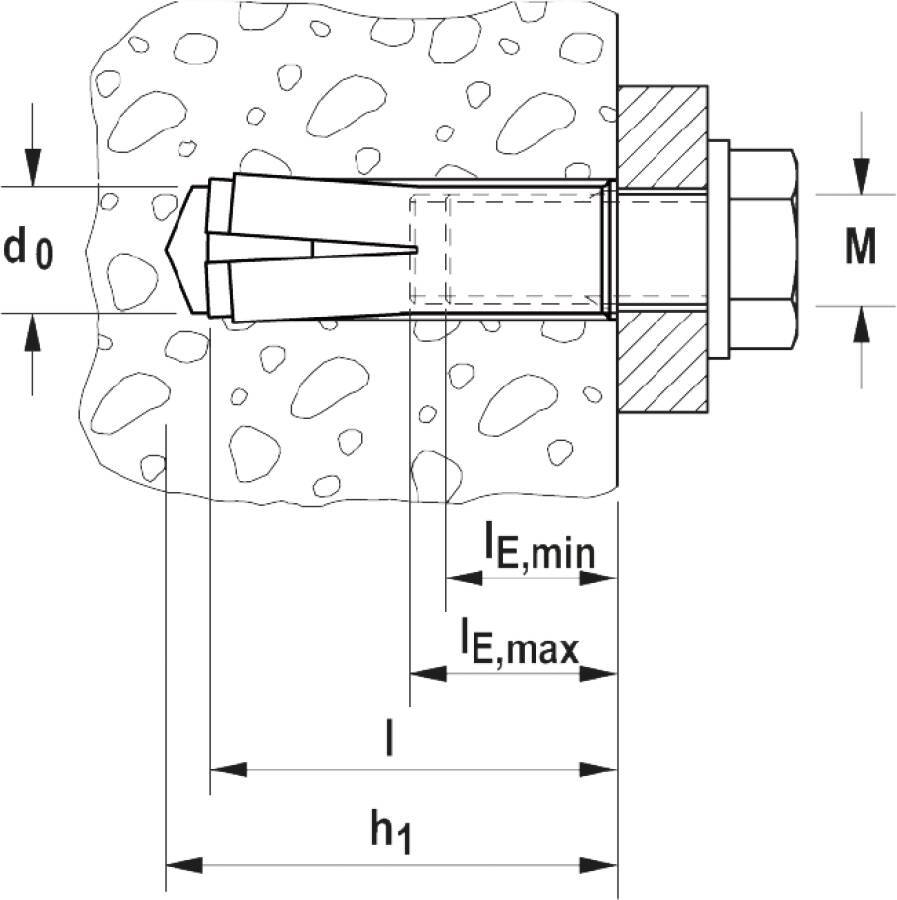

• Der EA II ist für die Vorsteckmontage geeignet. • Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben. • Danach wird mit dem Einschlagwerkzeug EAW H Plus (alternativ Maschinensetzgerät EA II-SDS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt. • Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen. • Für die Befestigung von Diamant- und Kernbohrgeräten den speziellen EA II M12 D mit verstärkter Hülse verwenden.
Zulassungen:
• ETA-07/0135 • ETA-07/0142 (siehe Artikelmerkmale)
