Beschreibung
Anwendung
- Für Verwendung in den Gebäuden
- Für Holzbauten und montierte Bauten
- Für Duschenentwässerung in der Bodenebene
- Für barrierefreien Zugang
- Für perforierte rostfreie Roste
- Für Bestückung direkt an der Wand
- Für Stellen mit beschränkter Bauhöhe des Bodens
Eigenschaften
- Bauhöhe von 55 mm
- Duschrinne aus rostfreiem Stahl (Material veredelt durch Beizen und Passivierung, elektrochemisches Polieren)
- Einstellbarer vertikaler Isolationskragen für für Fliesenlegen mit einer Dicke von 6–12 mm
- Höhenverstellbar
- Siphon fest mit der Duschrinne verbunden - 100% wasserdicht
- Selbstklebeband für hochwertige Wasserdämmung
- Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
- Der Kragen und Ablauf sind mit Folie, die Wanne mit Polystyroleinlage geschützt
- Der hohe Durchfluss wird durch zwei Siphonkammern ermöglicht
- Dadurch wird das Gefälle des Fußbodens einfacher
- Hochwertiger und sicherer Übergang der Isolation aus dem Fußboden auf die Wand
- Zusätzliche Beschaffung des kombinierten Geruchsverschlusses möglich
- Material der Duschrinne: Edelstahl 2 mm, AISI 304, DIN 1.4301, CSN 17240
- Material des Siphons: Polypropylen

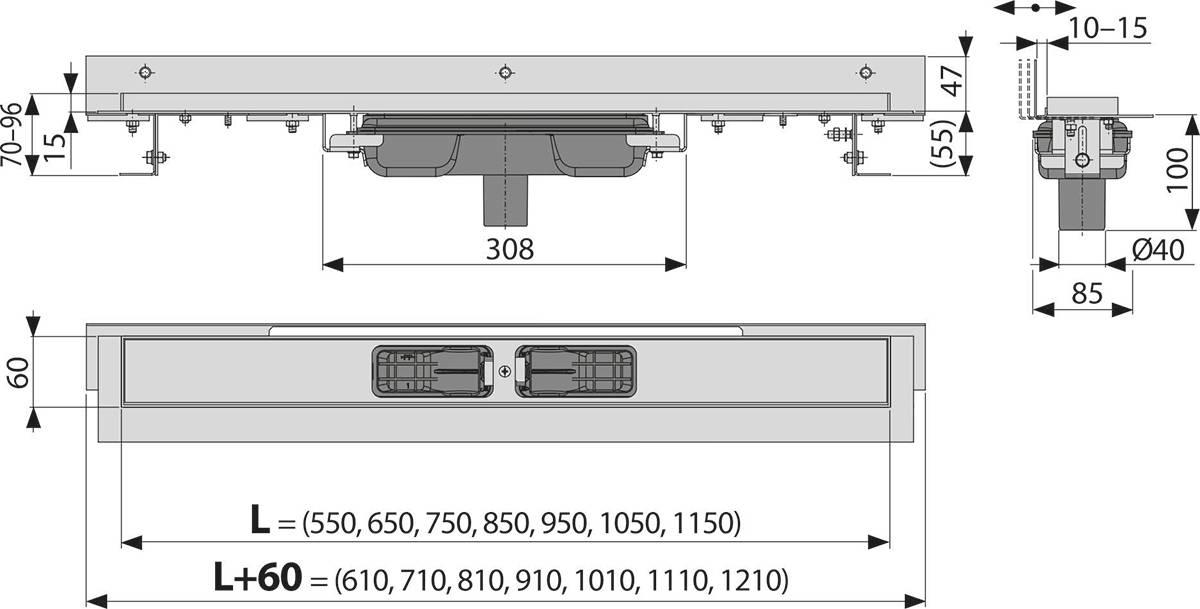

Technische Daten
| Geruchsverschluss | 28 mm |
| Durchfluss | 44 l/min |
| Beständigkeit des Geruchsverschlusses gegen Druck | 575 Pa |
| Durchmesser der Ablaufrohrleitung | 40 mm |
| Minimale Betondicke | 55 mm |
| Gesamte Bauhöhe | 70 – 96 mm |
| Verschiebung des Kragens | 10 – 15 mm |
| die Belastungsklasse K3 | 300 kg |

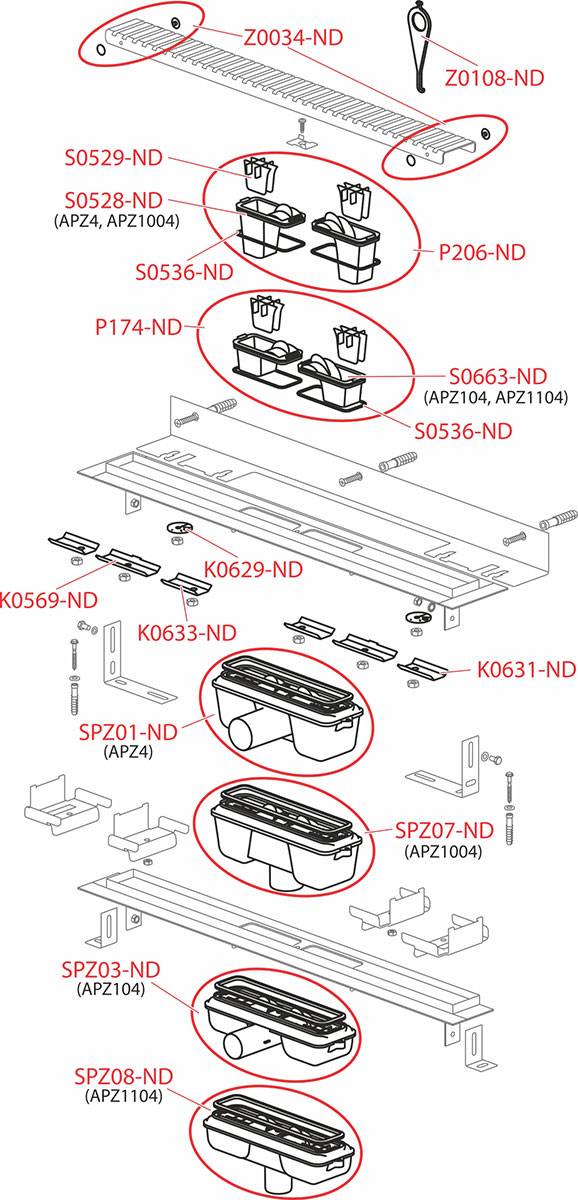

Lieferumfang
- Rinne montiert mit Siphon
- Verankerungsset
- Selbstklebeband für Wasserdämmung
- Schutzfolie des Kragens der Rinne
- Einlass-Schutzfolie Siphon
- Abdeckung der Duschrinne - Polystyrol
