Entwässerungsrinne 100 mm mit Kunststoffrand und Rost verzinkt B125

Beschreibung

Anwendung

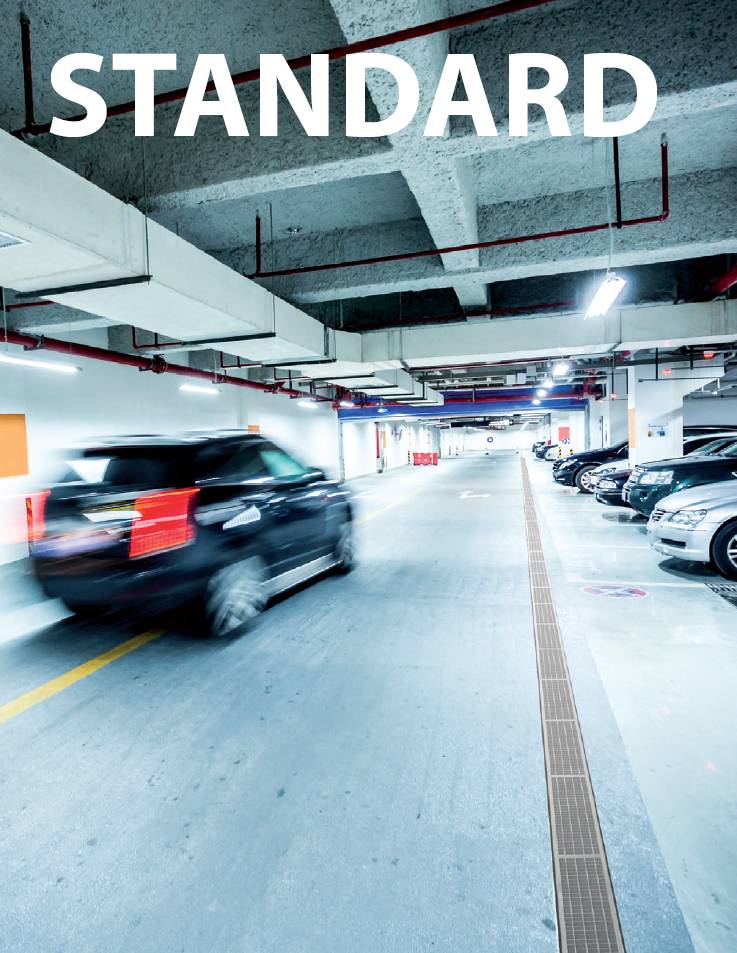

• Geeignet für Flächen mit gelegentlichen PKW-Verkehr, Fußwege, Fußgängerzonen und ähnliche Plätze die mit Autos befahren sind.

• Modulsystem – wählbarer Anschluss „I“, „L“, „T“ oder X-Form
• Schlosssystem ermöglicht ein einfaches Anschließen ohne weitere Elemente zu benötigen
• Durchdachter und fester Schlossmechanismus für einfache Verbindung von einzelnen Rinnen
• Verankerung durch Stahlstangen

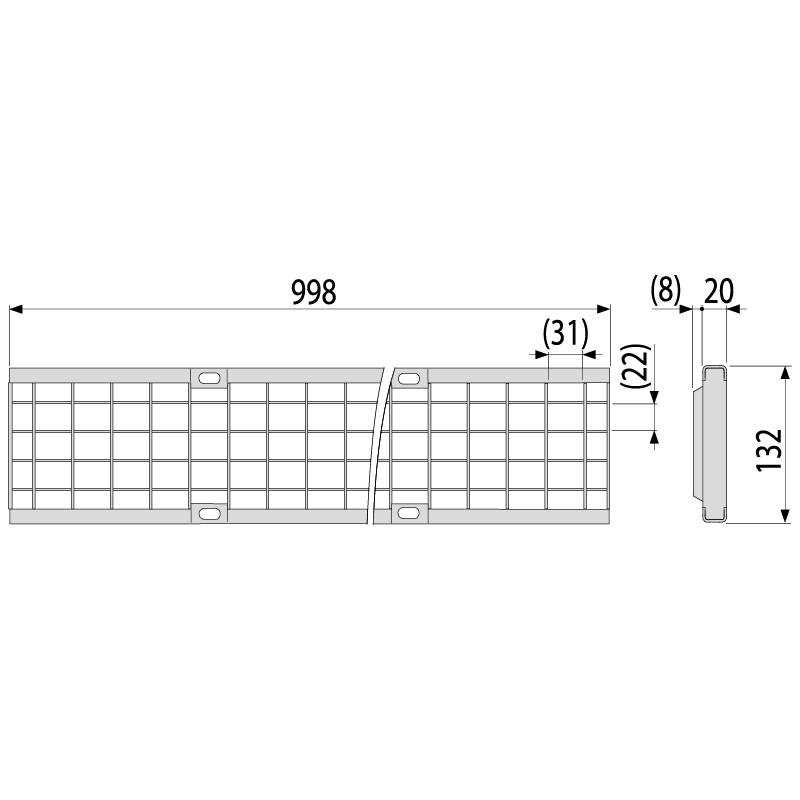

• Verzinkter Gitterrost – befestigt in der Rinne mit vier rostfreien Schrauben, Maschengröße 12x18 mm
• Wasserzufuhr von der Seiter der Rinne an vier Stellen – Ø50 mm
• Senkrechter Anschluss an Ablauf Ø110 mm
• Die Seitenabdeckung kann als Zulaufanschluss verwendet werden – Ø75 mm
• Robuste Konstruktion – selbsttragend
• Vorbereitet für optionale Verwendung des Geruchsverschlusses mit Gitter für Schmutzfang
• Zahlreiche Riffelung für eine feste Ruhigstellung in einem herumliegenden Material
• Einfacher Zugang zur Rinne – einfach zu reinigen
• Material mit UV-Stabilisator gegen Alterung, Ausbleichen und Abbau des Kunststoffes
• Material: Polypropylen gefüllt mit Talkum, beständig gegen mechanischen, chemischen und thermischen Beschädigungen

• Belastungsklasse B125: 12500 Kg
• Strömungsprofil des Troges: 95,3cm²
• Einlaufquerschnitt aus verzinktem Rost: 880,6 cm²

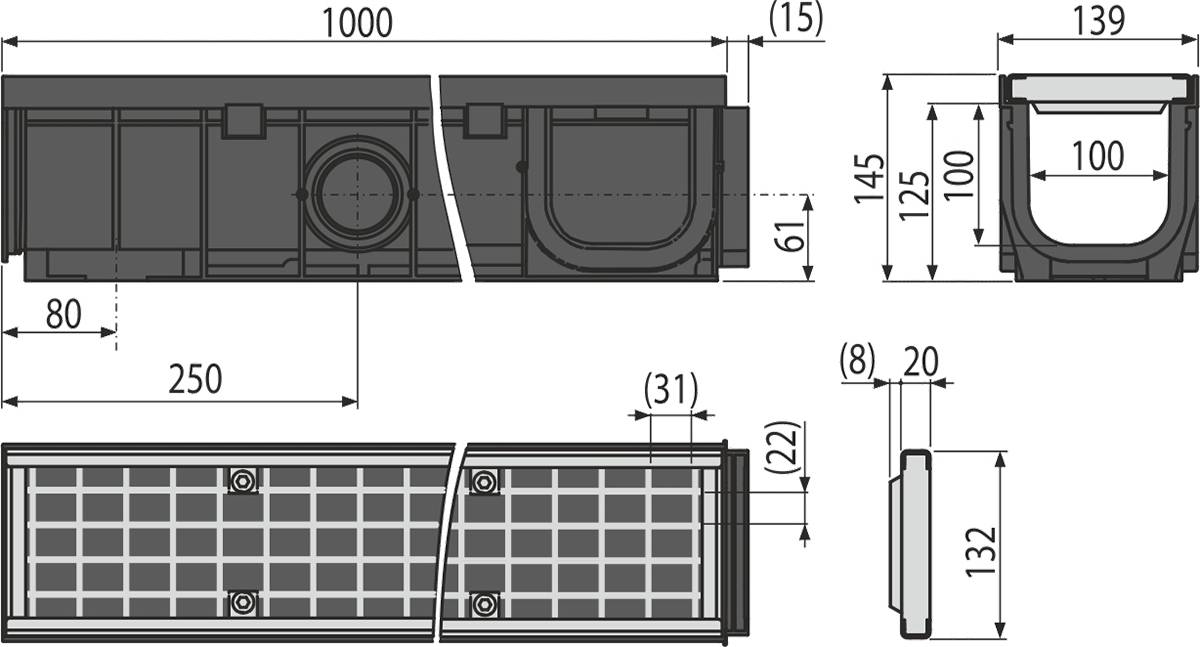

• Gesamte Bauhöhe: 145 mm
• Abfallrohrleitung Ø: 110 mm

• Rinnenkörper mit Kunststoffrahmen, rostfreie Spreize 2 Stücke
• Verzinkter Rost – Schweißteil – Belastungsklasse B125
• Rostfreie Schrauben für die Befestigung des Rostes in der Rinne, 4 Stück
