Beschreibung
Anwendung
- Trägerelement für Wand-WCs mit integriertem Spülkasten
- Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen
- Für Bodenstärke 0-200 mm
- Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm
- Zum automatischen Spülen der Warm- und Kaltwasserversorgung
Eigenschaften
- Enthält Einwurfschacht
- Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
- Sichtbare Markierungen für Nivellierung und Mittellinie
- Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
- Eckventil mit der Möglichkeit, Kaltwasser an das Mepla-Rohrleitungssystem anzuschließen
- Eckventil mit der Möglichkeit, Warmwasser an das Mepla-Rohrleitungssystem anzuschließen
- Doppelmagnetventil mit Steuerelektronik und Sensor zur Wasserstandsüberwachung
- Die Rahmenkonstruktion ermöglicht eine Verankerung in ausreichend tragende Gipskartonkonstruktion oder vor tragender Wand
- Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
- Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
- Vorbereitung zum Anbringen der Halterung mit G1/2" Übergang für Bidetsitze und Duschen
- Spülkastenscharniere aus Zweikomponentenmaterial isolieren die Übertragung von Schwingungen von Gebäuden
- Möglichkeit des Kippens des Spülkastens zur einfachen Installation in Holzgebäuden oder Mobilfunkzellen
- Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
- Fernauslösung der Spülung und Sensor-Installation möglich
- Kompatibel mit allen Betätigungsplatten Alcadrain
- Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
- Wasseranschluss von hinten oder von oben in der Mitte
- Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
- Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
- Netzversorgung, das Netzgerät ist extra zu kaufen (12 V DC min 1A) – es wird AEZ310 empfohlen
- Material der tragenden Konstruktion: Metall - pulverbeschichtet
- Möglichkeit, die Zeit für die Aktivierung der automatischen Spülung einzustellen
- Möglichkeit, die Dauer der automatischen Spülung einzustellen
- Möglichkeit, die Lautstärke des akustischen Alarms im Falle einer Fehlfunktion des automatischen Spülsystems anzupassen

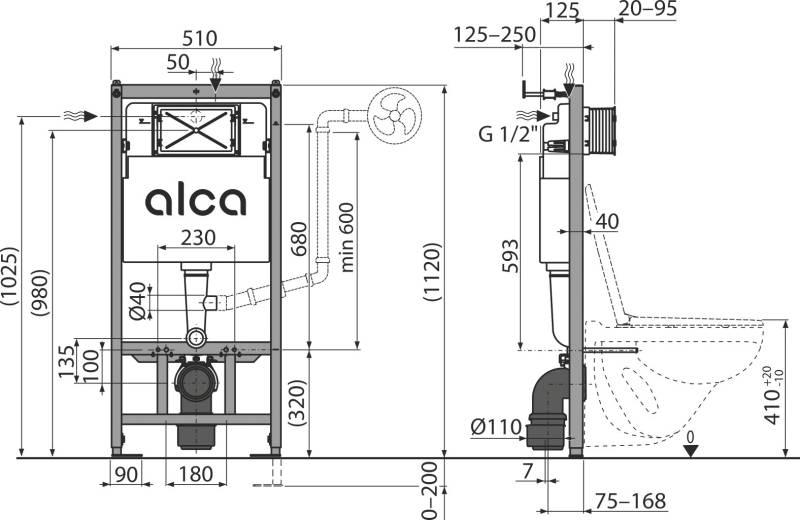

Technische Daten
- Einbautiefe von 20–95 mm einstellbar
- Bautiefe 125 mm
- Wasseranschluss von oben durch die Befetigungslöcher: G1/2"
- Das Volumen des Wassers im Kasten: 9 Liter
- Standard-Einstellung für große Spülung: 6 Liter
- Standardeinstellung für kleine Spülung: 3 Liter
- Hygienische Reserve: 3 Liter
- Funktionsfähig bei Wasserdruck: 0,05 - 1,0 MPa
- Belastungsprüfung: 400 Kg
- Möglichkeit der automatischen Spülung von Wasserleitungen für Kalt- und Warmwasser

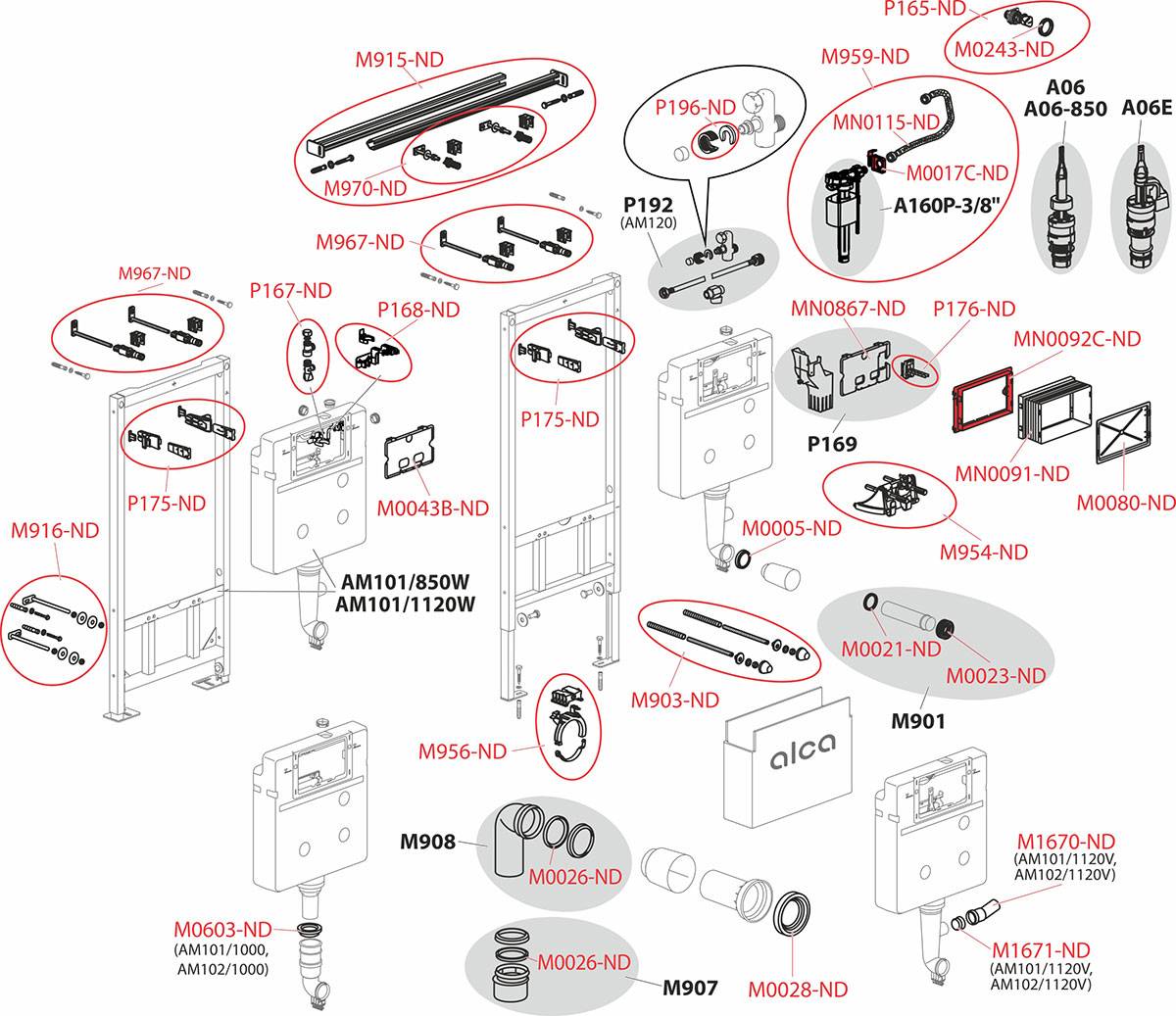

Lieferumfang
- Spülkasten mit Füll- und Ablaufventil
- Selbsttragender Rahmen
- Zwei Schell Eckventile 1/2"-3/8"
- Befestigungsset: Schraube Ø8x60 - 4 Stück, Dübel Ø12 - 4 Stück
- Befestigungsmaterial für Bidet, Gewindestange M12 - 4 Stück, Unterlegscheiben - 2 Stück, Abdeckung - 2 Stück, Muttern - 2 Stück, Gewindeschutz - 2 Stück
- HT 90/90 Knie Abfall aus Polyethylen, PE-HD
- Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
- Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
- Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
- Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
- Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
- Set für das Einwerfen der WC-Tabletten
- Steuerelektronik mit integriertem Wasserstandssensor
- Elektronikhalter
- Magnetventile
