Beschreibung

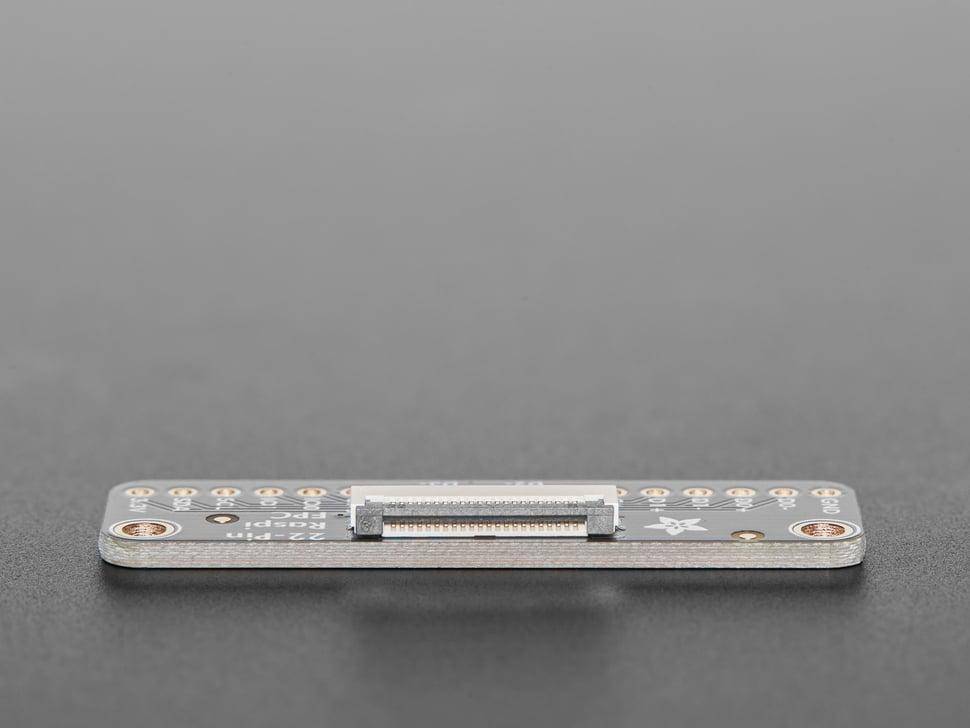

Adafruit FPC Breakout für Raspberry Pi 5 DSI oder RP2350 HSTX - 22 Pin 0,5 mm

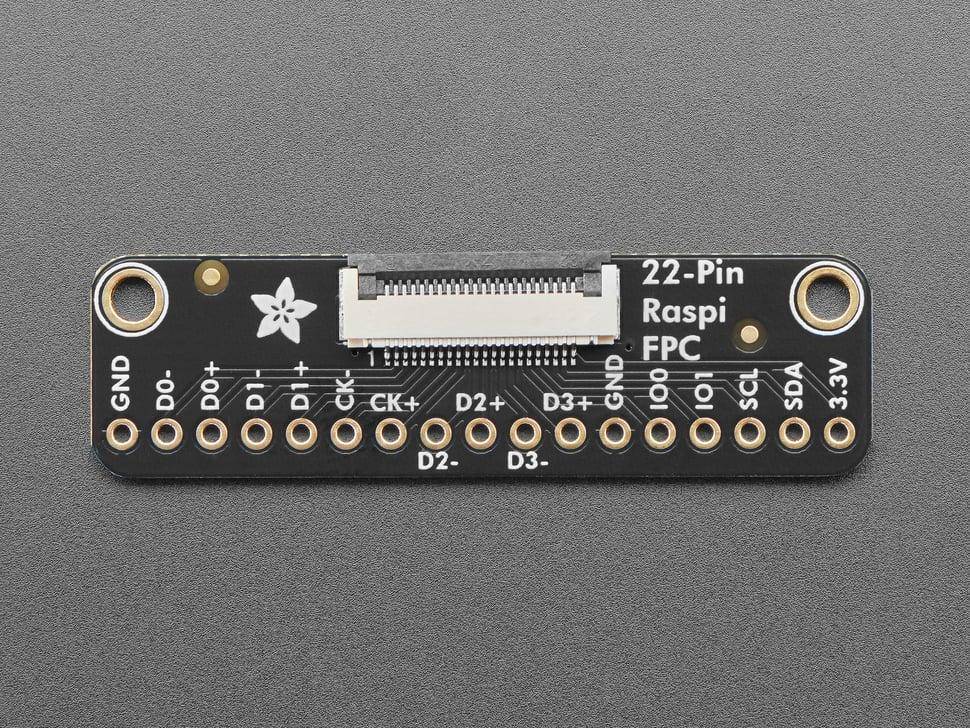

Dieses Breakout-Board ist speziell für den Einsatz mit dem Raspberry Pi 5 oder RP2350-Boards mit einem HSTX-Anschluss konzipiert. Diese Geräte nutzen einen FPC-Anschluss, um hochgeschwindigkeitsfähige Videodaten über differentielle Paare zu übertragen. Das Board ermöglicht den Anschluss über ein 22-Pin-0,5-mm-Pitch-FPC-Kabel, um Zugriff auf die vier (Pi 5) oder drei (HSTX) differentiellen Datenkanäle sowie den differentiellen Takt zu erhalten. Zusätzlich sind ein 3,3V-Ausgang, I2C und zwei GPIO-Pins verfügbar.
Das Board besitzt eine große Massefläche und eine optimierte Signalführung. Bei der Nutzung von Lötverbindungen oder eines Breadboards mit Hochfrequenzsignalen kann es jedoch zu Signalverlusten kommen.
Merkmale im Überblick
- Kompatibel mit Raspberry Pi 5 DSI oder RP2350 HSTX
- Unterstützt hochgeschwindigkeitsfähige Videoübertragung über differentielle Datenkanäle
- 22-Pin-FPC-Anschluss mit 0,5 mm Pitch
- Enthält 3,3V-Stromversorgung, I2C-Schnittstelle und zwei GPIO-Pins
- Optimierte Signalführung mit großer Massefläche
- Raspberry Pi 5
- Adafruit RP2350 Boards mit HSTX-Anschluss
- FPC-Anschluss: 22-Pin, 0,5 mm Pitch
- Unterstützte Datenkanäle: 4 (Pi 5), 3 (HSTX)
- Zusätzliche Schnittstellen: 3,3V Ausgang, I2C, 2x GPIO

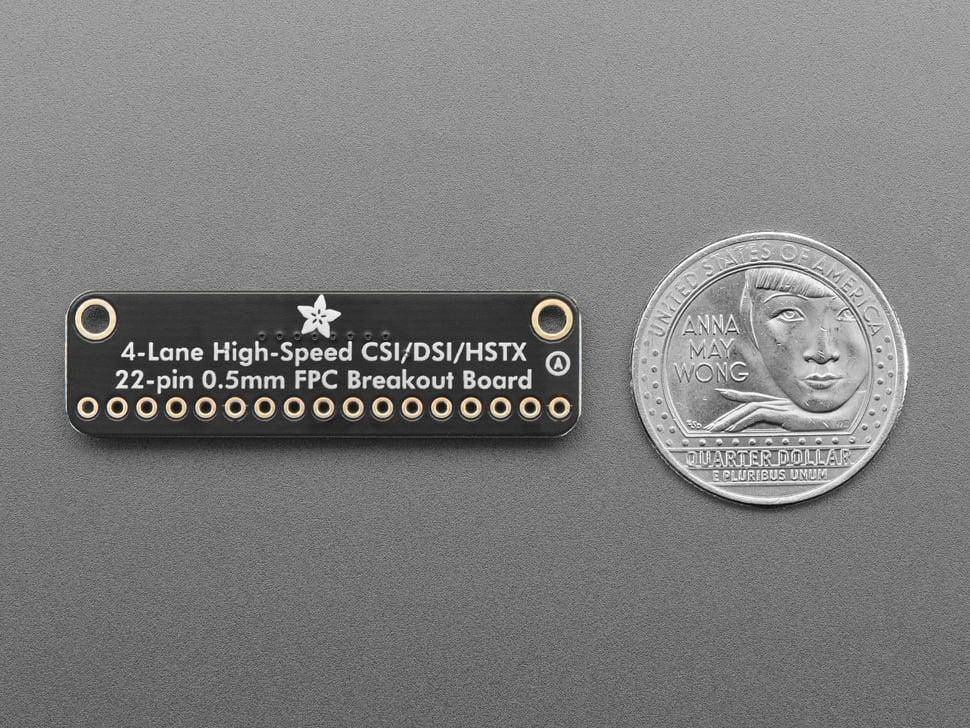

- Abmessungen: 44,8 mm x 12,7 mm x 3,7 mm
- Gewicht: 2,1 g
- FPC-Kabel nicht im Lieferumfang enthalten

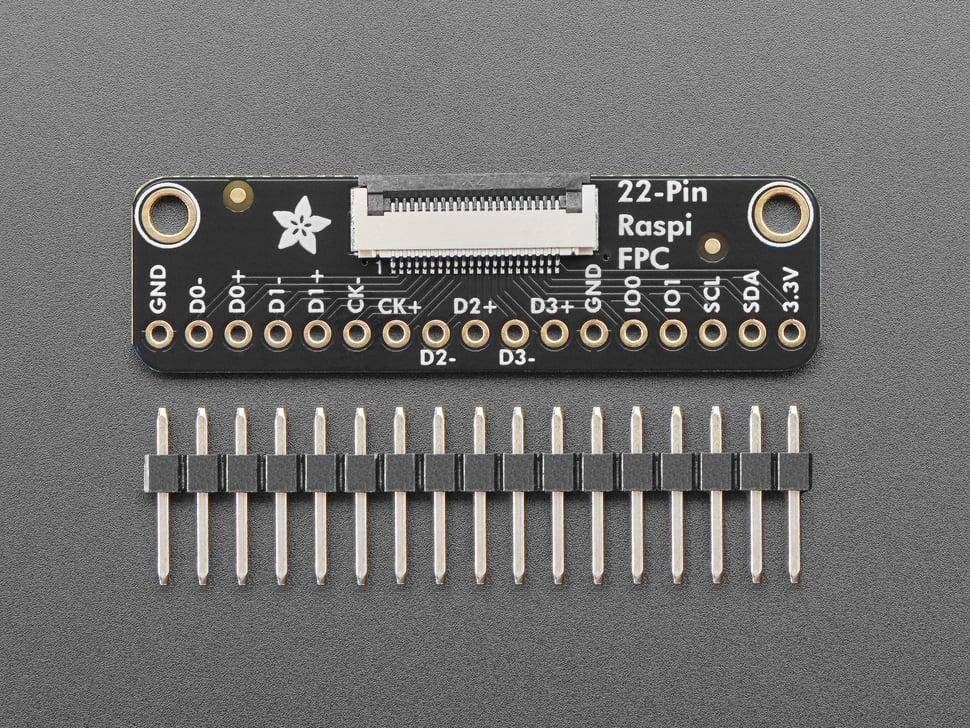

- 1x Adafruit FPC Breakout Board
