Beschreibung

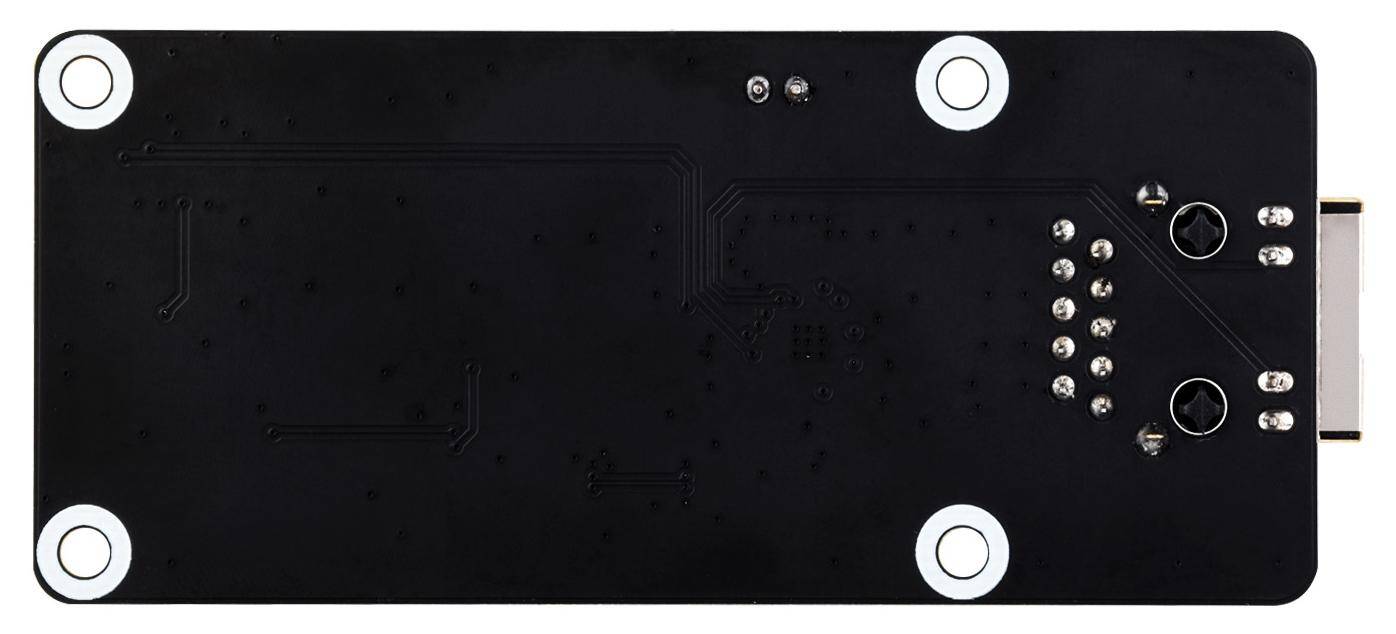

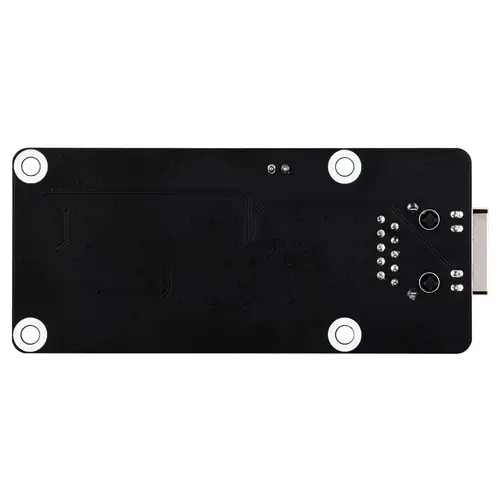

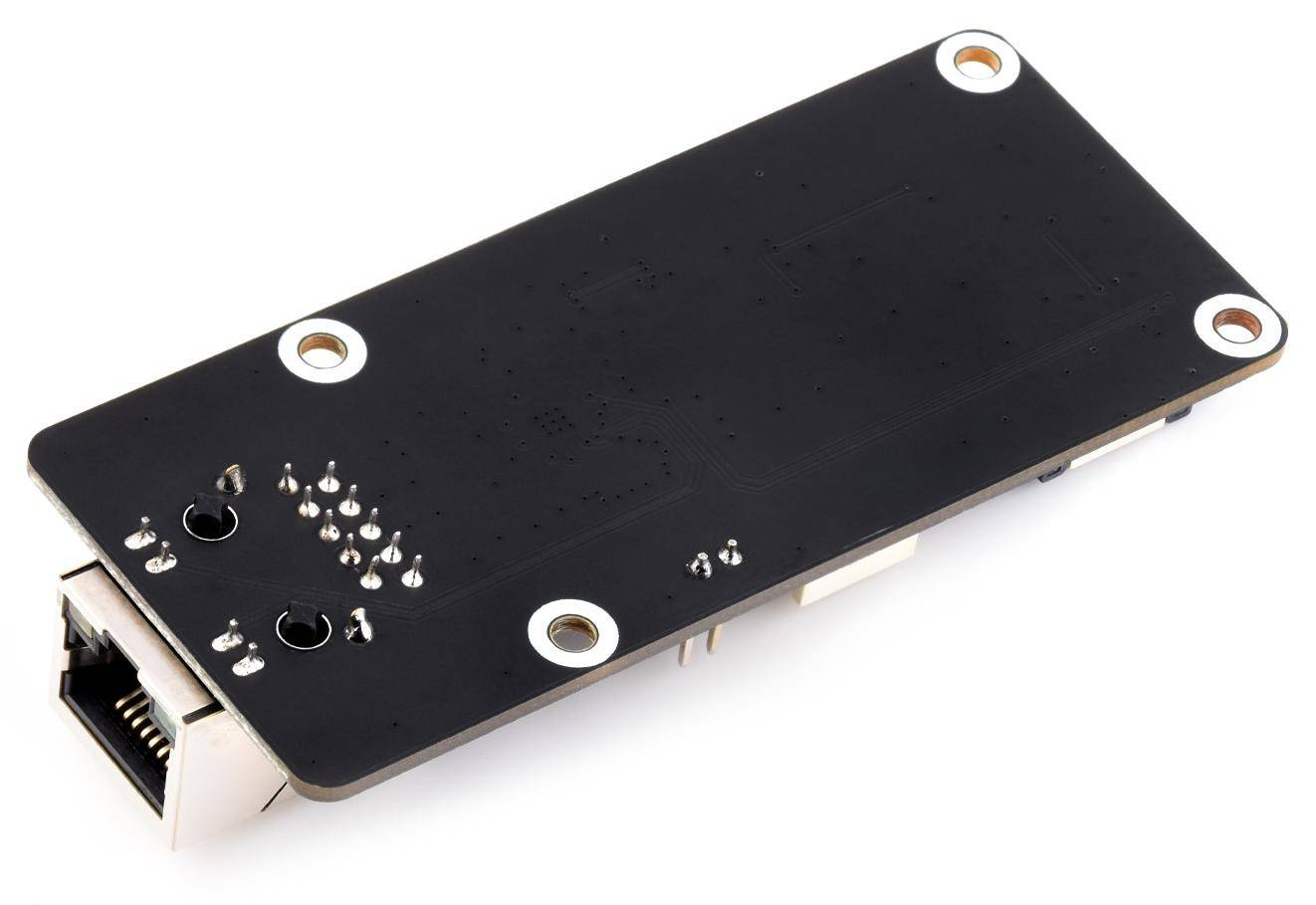

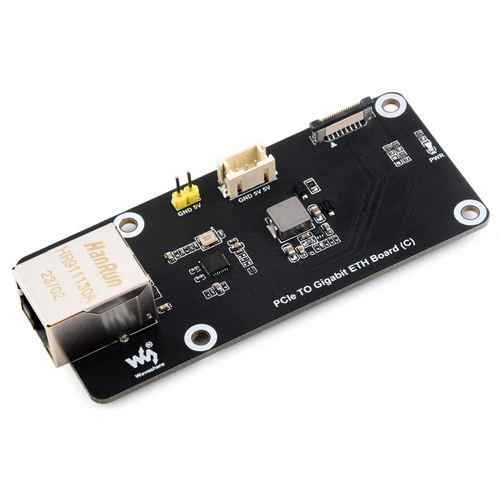

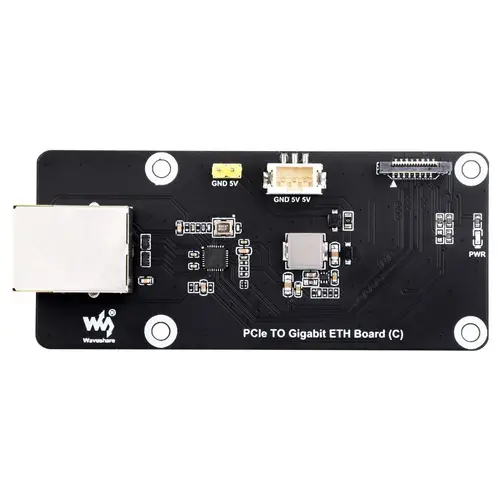

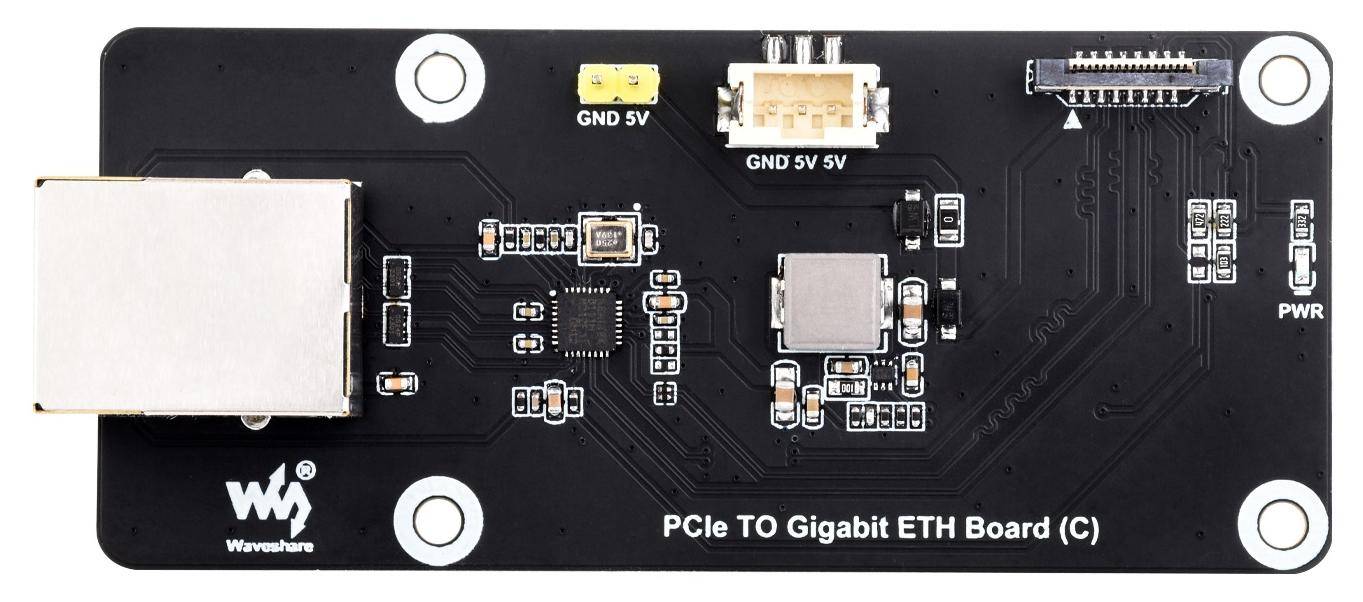

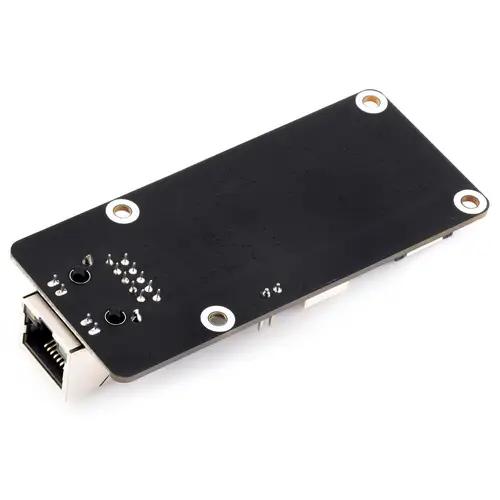

PCIe TO Gigabit ETH Board (C) For Raspberry Pi 5
Das PCIe TO Gigabit ETH Board (C) ist eine Erweiterung für den Raspberry Pi 5, die eine kabelgebundene Netzwerkanbindung über Gigabit-Ethernet ermöglicht. Es basiert auf dem RTL8111H-Controller und nutzt die PCIe-Schnittstelle des Raspberry Pi 5 für eine direkte und leistungsfähige Verbindung. Die Installation erfolgt über ein 16-Pin-Kabel, das an die PCIe-Schnittstelle des Raspberry Pi 5 angeschlossen wird. Der Betrieb ist treiberfrei und unterstützt das Raspberry Pi OS. Durch die transparente Acryl-Montageplatte und die seitliche Befestigung bleibt die obere Fläche des Raspberry Pi 5 frei.
Das Board ermöglicht eine Netzwerkverbindung mit Geschwindigkeiten von 10/100/1000 Mbps. Ein grünes LED-Signal zeigt eine aktive Verbindung mit 1000 Mbps an, während ein gelbes LED-Signal eine Verbindung mit 100 Mbps signalisiert. Die Stromversorgung erfolgt über 5V, wodurch eine einfache Integration mit dem Raspberry Pi 5 sichergestellt wird.
Merkmale im Überblick
- PCIe-zu-Gigabit-Ethernet-Erweiterung für den Raspberry Pi 5
- Basierend auf dem RTL8111H-Netzwerkcontroller
- Unterstützt 10/100/1000 Mbps Netzwerkgeschwindigkeit
- Treiberfreie Nutzung mit Raspberry Pi OS

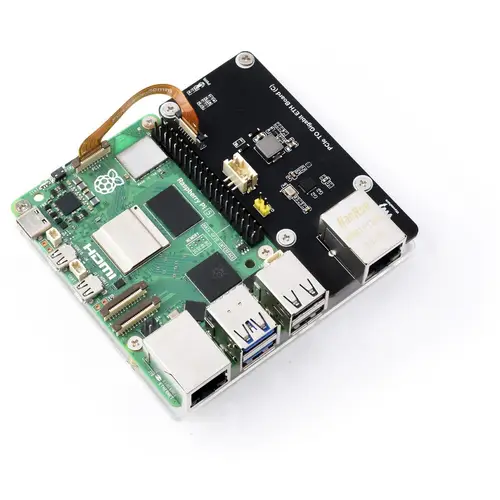

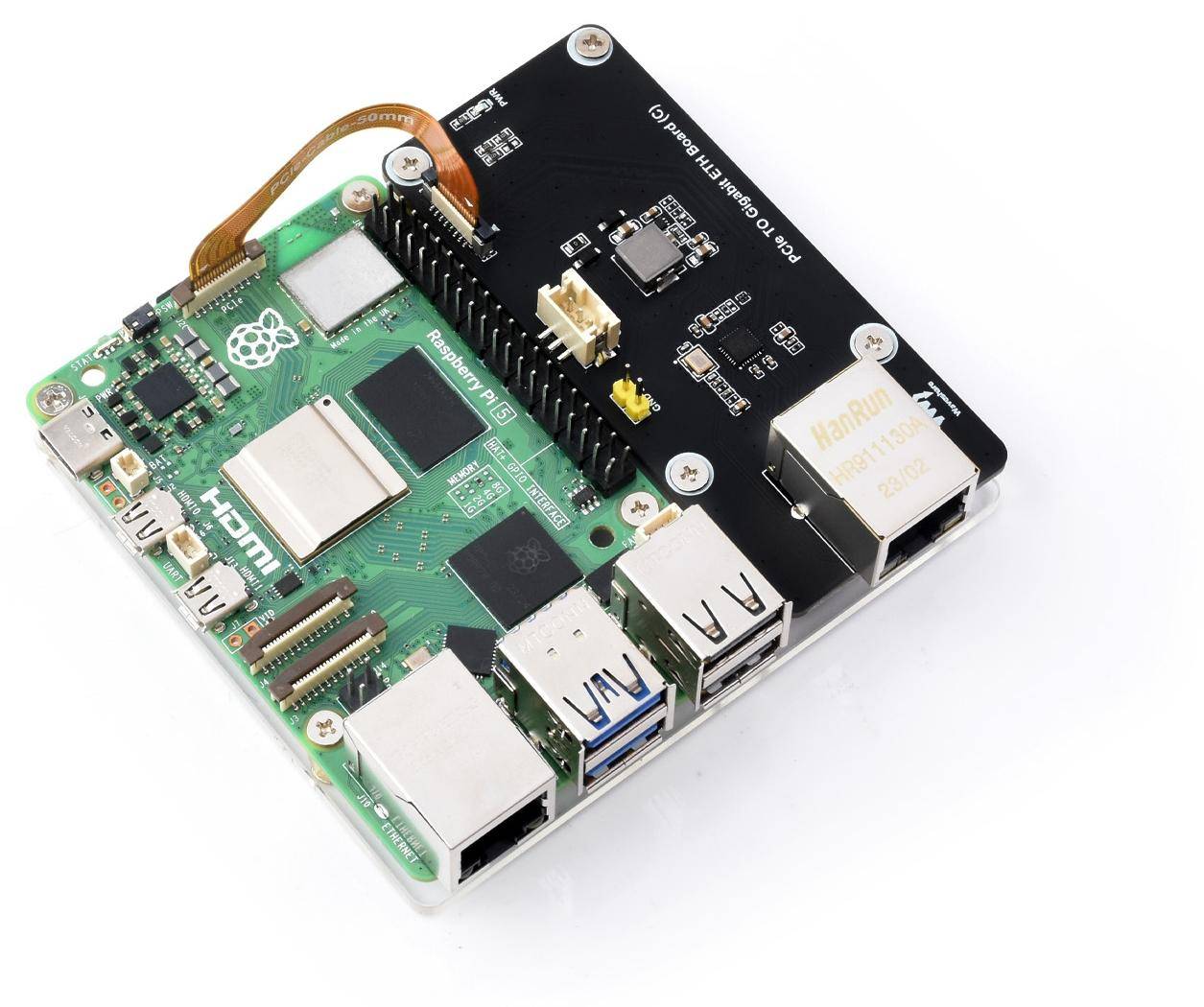

- Seitliche Montage für eine platzsparende Installation
- Transparente Acryl-Montageplatte
- LED-Anzeige zur Statusüberwachung
- Verbindung zum Raspberry Pi 5 über 16-Pin-PCIe-Kabel
- Raspberry Pi 5
- Raspberry Pi OS
- Controller: RTL8111H
- Ethernet-Port: RJ45 Gigabit Ethernet
- PCIe-Schnittstelle: PCIe x1 Gen2
- Netzwerkstandard: 10/100/1000 Mbps
- Stromversorgung: 5V
- Indikatorstatus:
- Grüne LED blinkt: 1000 Mbps Verbindung aktiv
- Gelbe LED blinkt: 100 Mbps Verbindung aktiv
- 1x PCIe TO Gigabit ETH Board (C)
- 1x Transparente Acryl-Montageplatte
- 1x PH2.0 3PIN Kabel (~5cm)
- 1x PCIe-Kabel-50mm
- 1x Abstandshalter-Packs
- Wiki
- Der Raspberry Pi 5 ist nicht im Lieferumfang enthalten!
