Niedax Ausleger KTUM 200 E5

Beschreibung

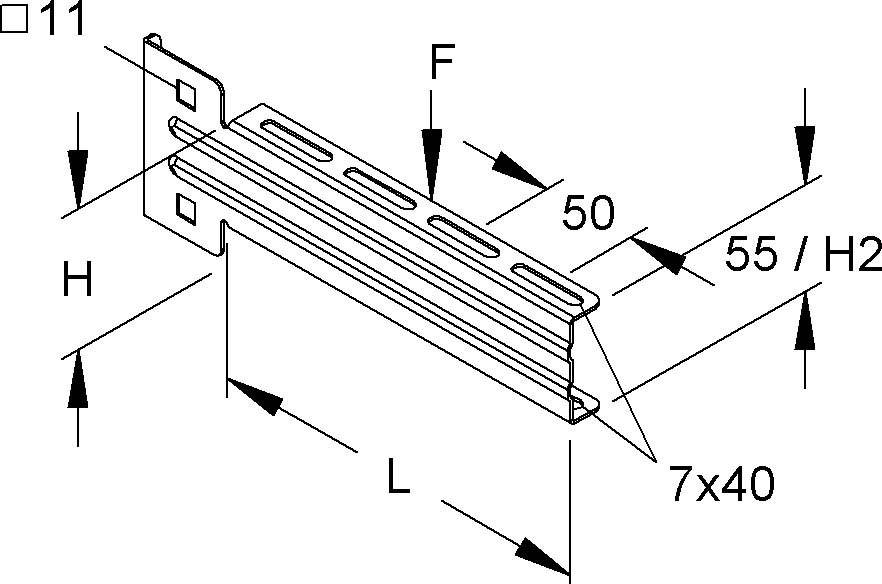

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... E5 HDUF 50/... E5 Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 205 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Eigenschaften

• Hersteller: Niedax
• Bezeichnung: Ausleger
• Typ: KTUM 200 E5
• Länge: 205 mm
• Breite: 20 mm
• Höhe: 73 mm
• Geeignet für Kabeltragsystembreite: 50..200 mm
• Ausführung: Stielausleger
• Winkel: 90 °
• Max. sichere Arbeitslast nach IEC 61537: 1200 N
• Geeignet für Funktionserhalt: nein
• Werkstoff: rostfreier Stahl
• Werkstoffgüte: Edelstahl 316 Ti (1.4571)
• Oberflächenschutz: sonstige
• Einsatztemperatur: -20..120 °C
