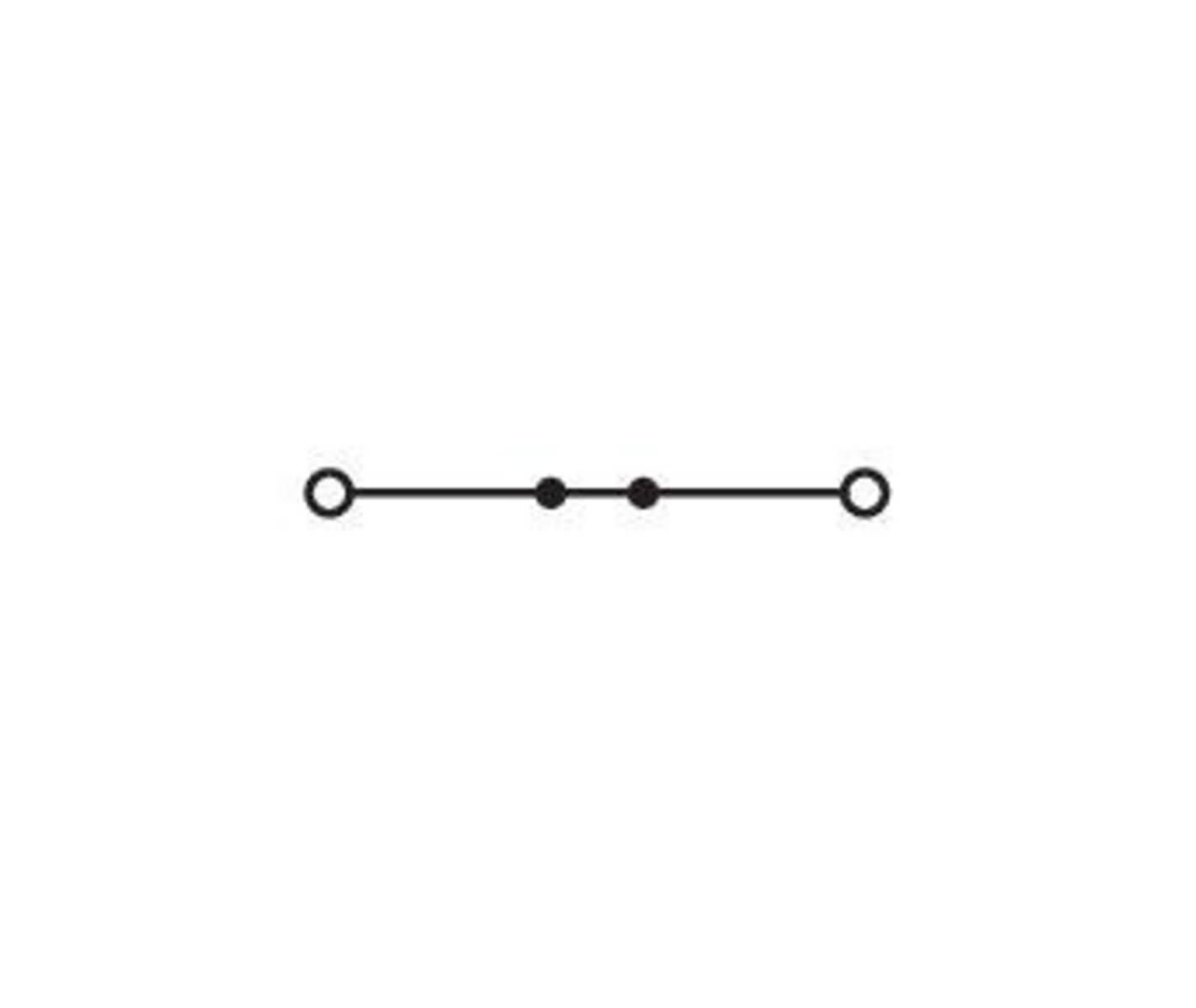

WAGO GmbH & Co. KG 2-Leiter-Verteilerklemme 2216-7604
Produktbeschreibung
Überblick
2-Leiter-Verteilereinspeiseklemme; mit Drücker; 16 mm²; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 16,00 mm²; blau
Durchgangsklemme Serie 2216 mit Push-in CAGE CLAMP®
Die Durchgangsklemme mit der Artikelnummer 2216-7604 bietet eine saubere Elektroinstallation. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet.
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 2-Leiter-Verteilerklemme Drücker,16mm²,blau
- typ: 2216-7604
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..25 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..16 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,25..16 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..16 mm²
- bemessungsstrom in: 76 A
- bemessungsspannung: 800 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- anzahl der etagen: 1
- anzahl der klemmstellen je etage: 2
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 12 mm
- höhe: 85,7 mm
- tiefe: 40,8 mm
- explosionsgeprüfte ausführung "ex e": nein
- abschlussplatte erforderlich: ja
- farbe: grau
- etagen intern gebrückt: nein
