Beschreibung

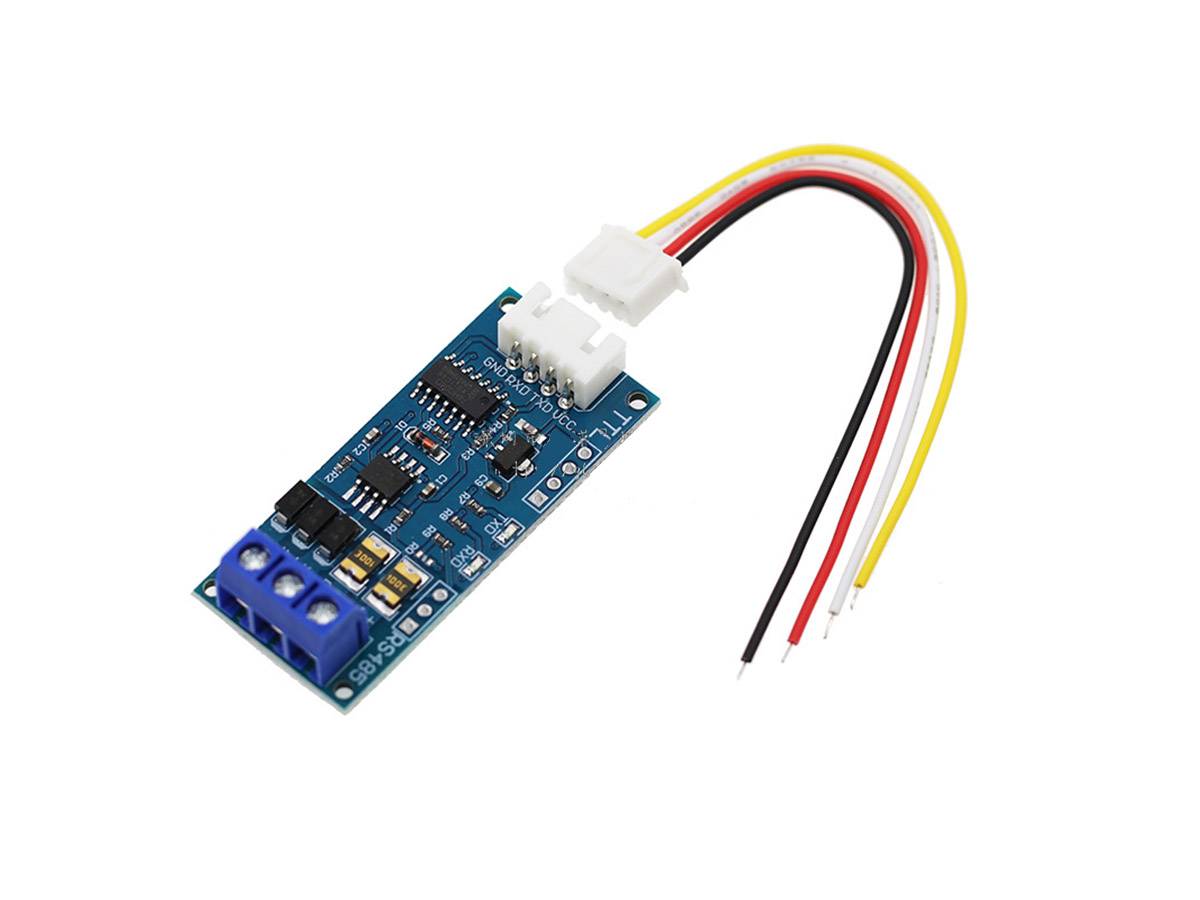

TTL-zu-RS485-Modul. Die Stromversorgung unterstützt einen weiten Spannungsbereich (3,0 V bis 30 V), ist mit 3,3 V/5,0 V-Systemen kompatibel. Dieses Produkt wird mit Klemmen und Silikonkabeln geliefert.
Dieses Modul realisiert die Umwandlung von TTL-Signal und RS485-Signal. Da 485 eine Halbduplex-Kommunikation ist, kann diese Art der Kommunikation eine bidirektionale Kommunikation realisieren, jedoch nicht in beide Richtungen gleichzeitig, sondern abwechselnd. das heißt, jeder Abschnitt des Kommunikationskanals kann das sendende oder das empfangende Ende sein, aber gleichzeitig können die Informationen nur eine Übertragungsrichtung haben.
Funktionen:
- Breite Spannungsversorgung (3,0 V ~ 30 V)
- Kompatibel mit 3,3 V und 5,0 V
- Mit EMC- und EMI-Leistung.
- Baudrate: 110 ~ 256000 bps

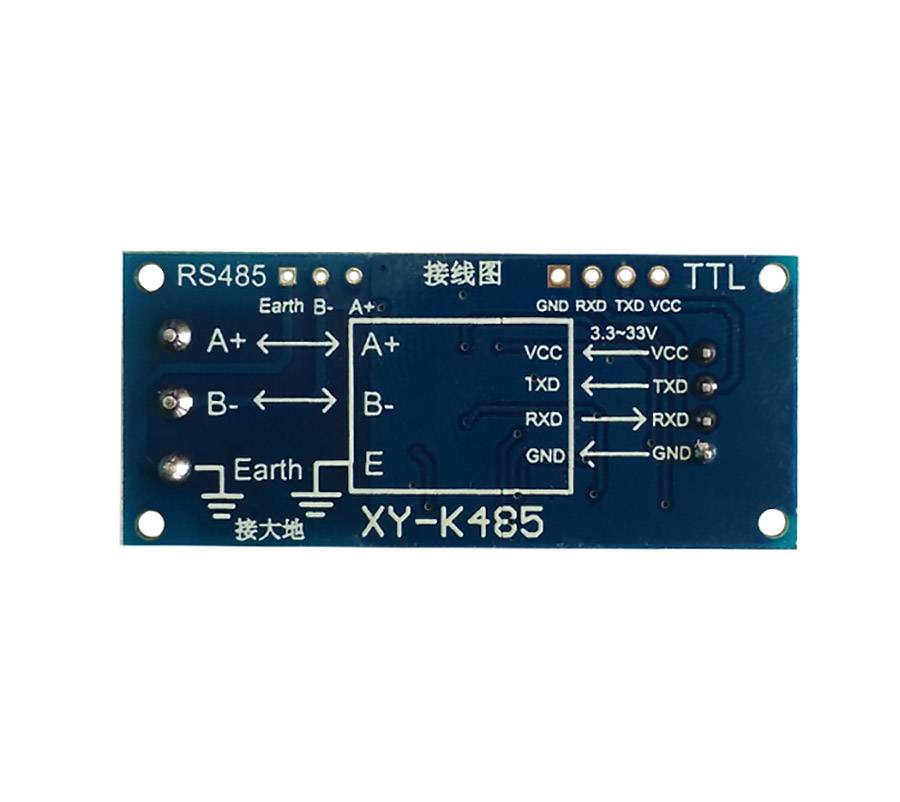

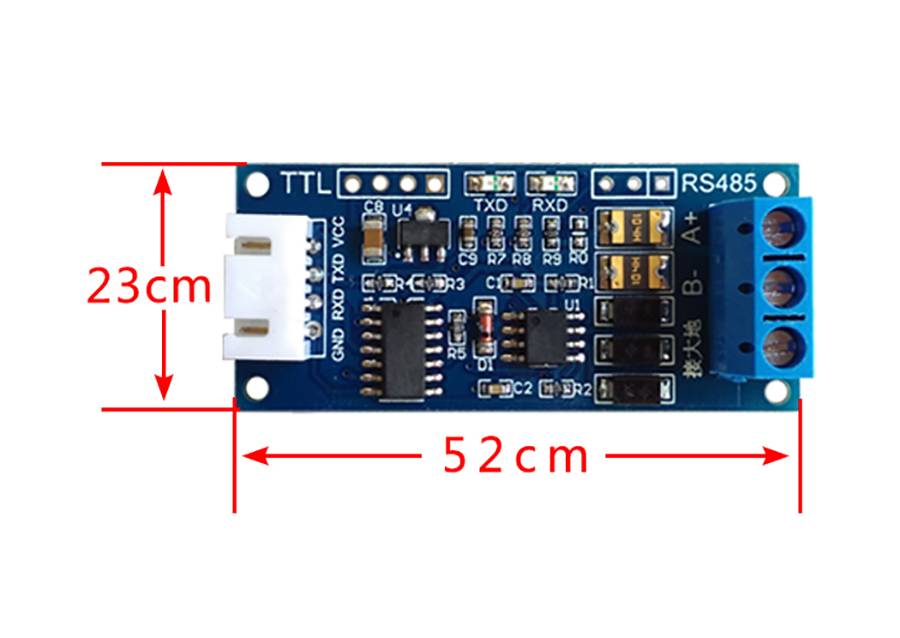

- Pinbelegung mit 2,54 mm Abstand
- Betriebstemperatur von -40 bis +85 ℃
- Mit Klemmenblock und Silikonkabel
- Mit RXD- und TXD-Signalanzeigen
- Mit 120-Ohm-Anpassungswiderstand, R0 kurzschließen, um es zu aktivieren (für Fernübertragung)
