WaveShare USB to UART (TTL) Mini Communication Module

Überblick

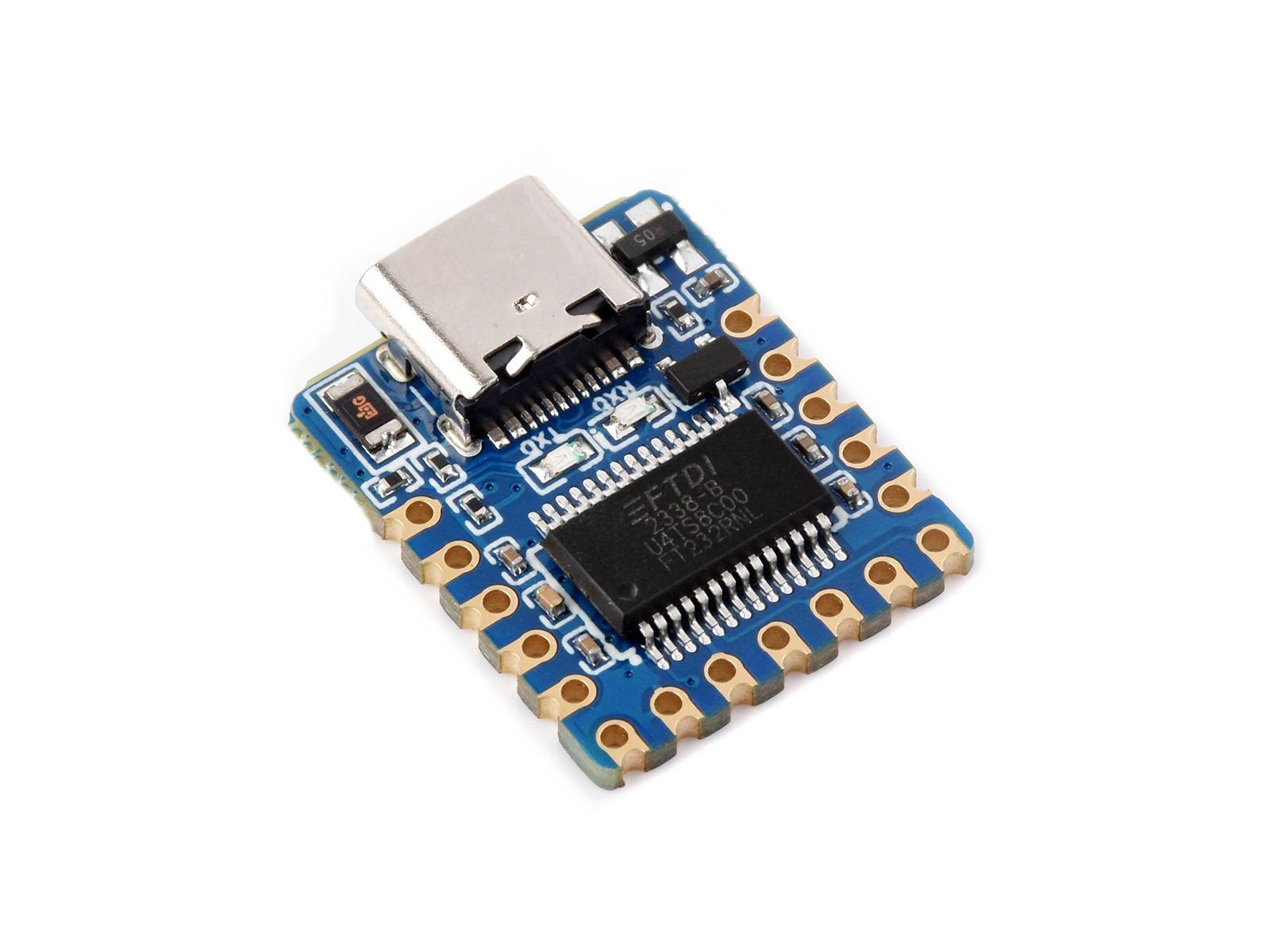

WaveShare USB to UART (TTL) Mini Communication Module

Beschreibung

USB-zu-UART (TTL) Mini-Kommunikationsmodul, kompakte Größe, stabile Kommunikation, Überstrom-/Überspannungsschutz, Unterstützung mehrerer Systeme, TTL-Serieller Konverter, USB-zu-TTL-Konverter.

Funktionen

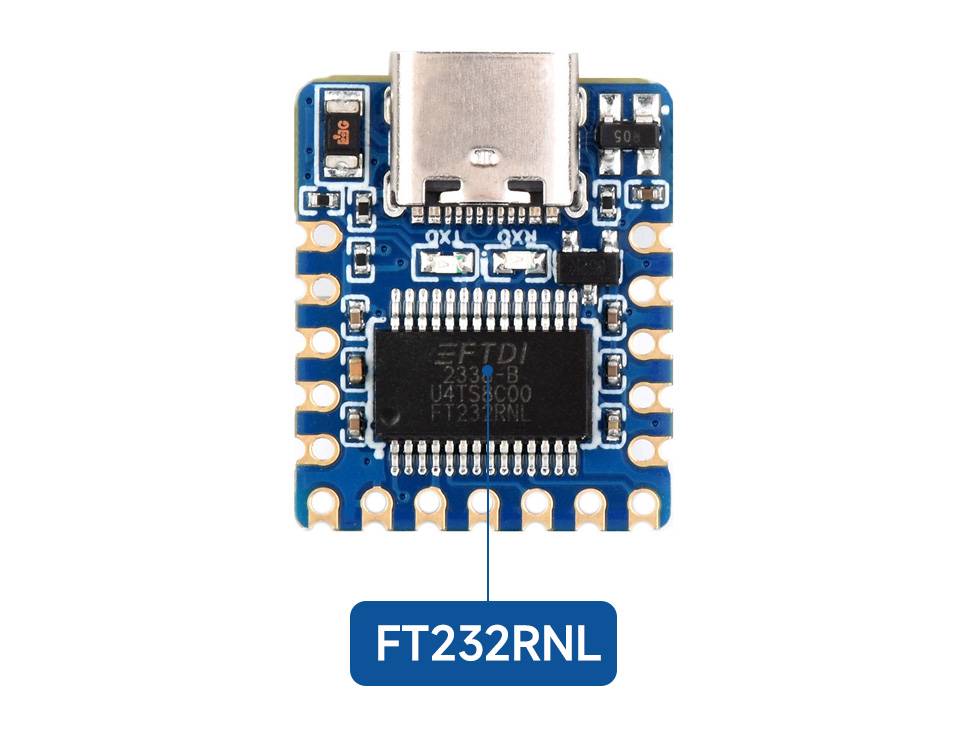

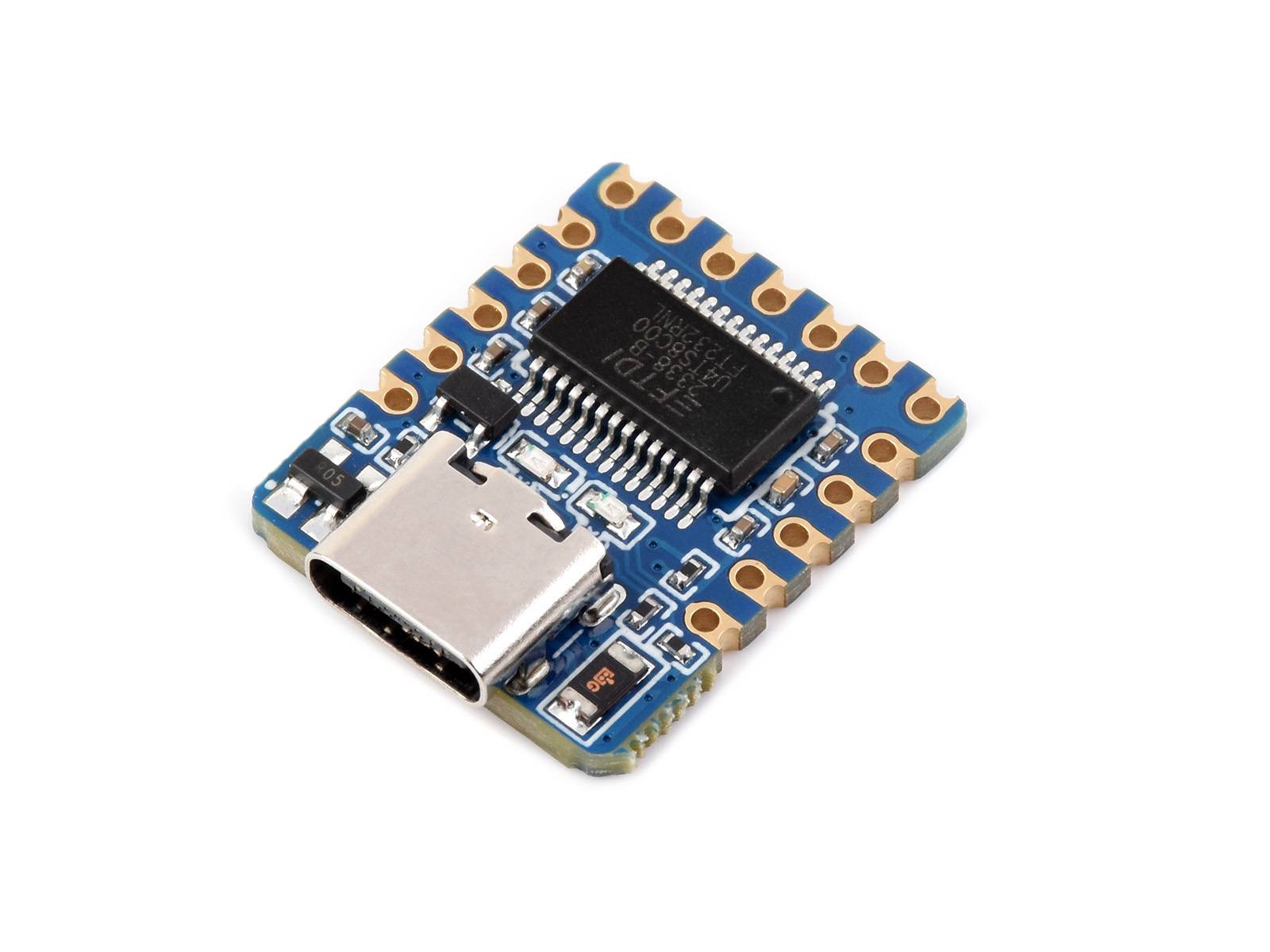

• Onboard-Original-FT232RNL-Chip, schnelle Kommunikation, stabil und zuverlässig, bessere Kompatibilität
• Design mit Zinnenlöchern, kompakte Größe, einfach durch Löten in das Gerät zu integrieren
• UART-Kommunikationsbaudrate: 300 bps~3Mbps
• Onboard-Selbstwiederherstellungssicherung und ESD-Diode, bietet Überstrom-/Überspannungsschutz, stabilen und sicheren Betrieb
• Onboard-TXD- und RXD-Anzeigen zur Überwachung des Transceiver-Status
• Reservierte VCC-Schaltpads auf der Rückseite, die standardmäßig 3,3 V TTL verwenden, ermöglichen das Umschalten auf 5 V durch Neulöten
• Anpassen aller Funktionspins des Chips, bequemer für sekundäre Entwicklung und Integration
• Onboard-USB-Typ-C-Anschluss
• Kompatibel mit gängigen Systemen wie Win7/8/8.1/10/11, MacOS, Linux, Android

Versionsoptionen

• USB-TO-TTL-FT232 Standardversion, ohne Pinheader
• USB-TO-TTL-FT232-M mit vorgelötetem Header

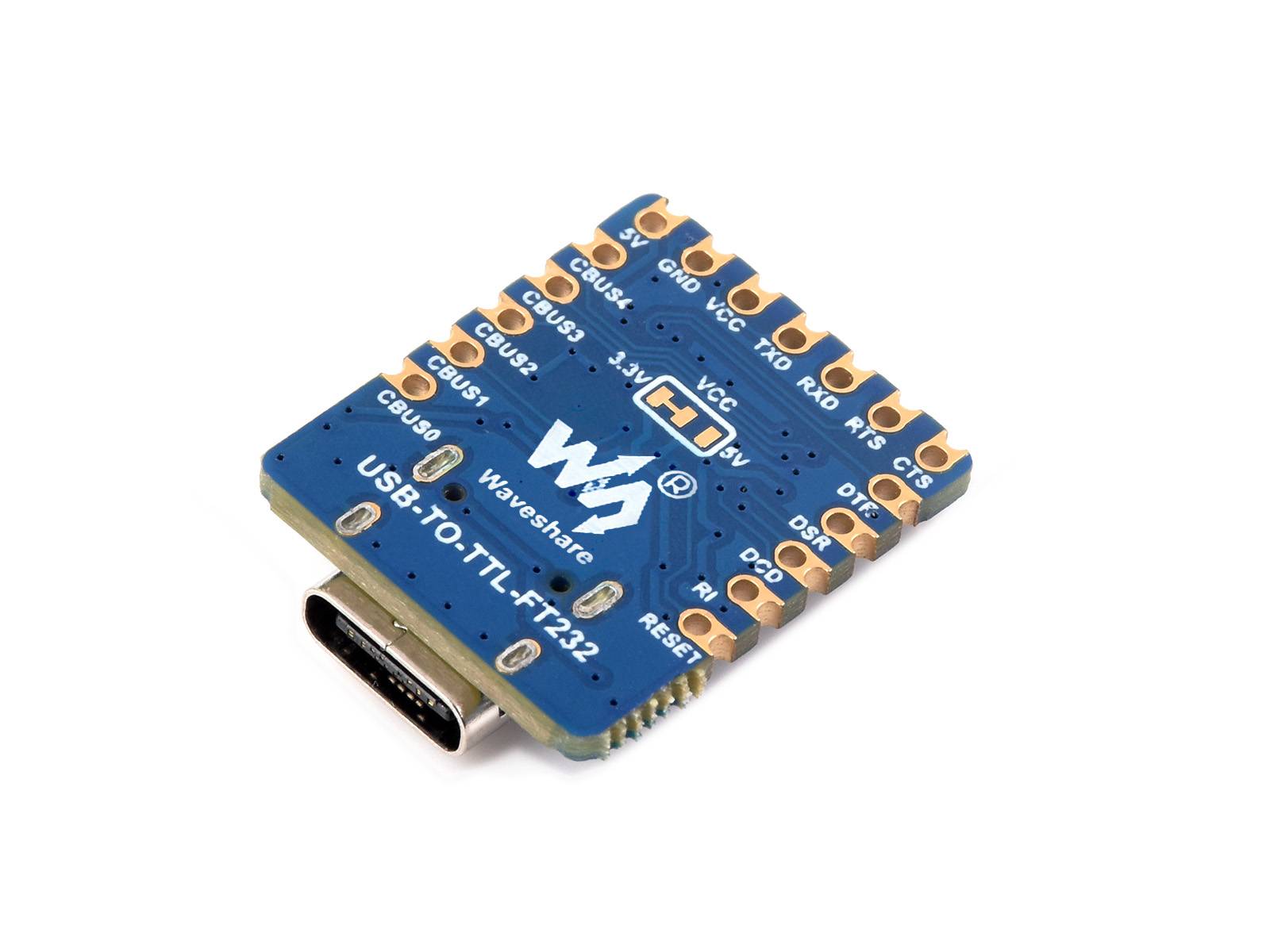

Pinbelegung

• 5V: 5V-Ausgang
• GND: Masse
• VCC: 3,3V- oder 5V-Ausgang, konfiguriert über die Pads auf der Rückseite
• TXD: Verbindung zu MCU.RX (Signalrichtung: MCU.RX << FT232 << PC.TX)
• RXD: Verbindung zu MCU.TX (Signalrichtung: MCU.TX >> FT232 >>PC.RX)
• RTS: Verbindung zu MCU.CTS (Signalrichtung: MCU.CTS << FT232 << PC.RTS)
• CTS: Verbindung zu MCU.RTS (Signalrichtung: MCU.RTS >> FT232 >>PC.CTS)

Wiki:www.waveshare.com/wiki/USB-TO-TTL-FT232

Lieferumfang

• USB-TO-TTL-FT232 x1

Stichwörter

WaveShare, USB, to, UART, (TTL)
