Beschreibung

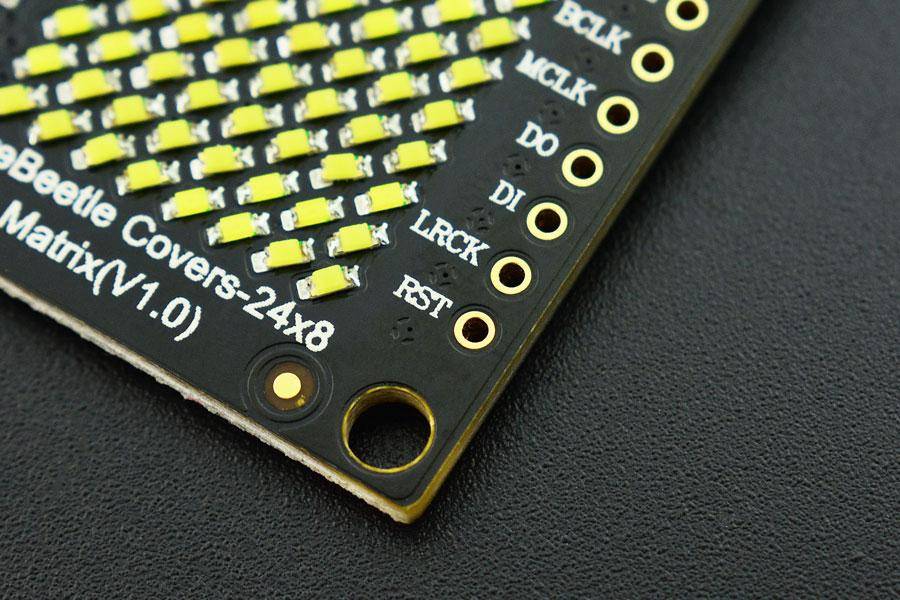

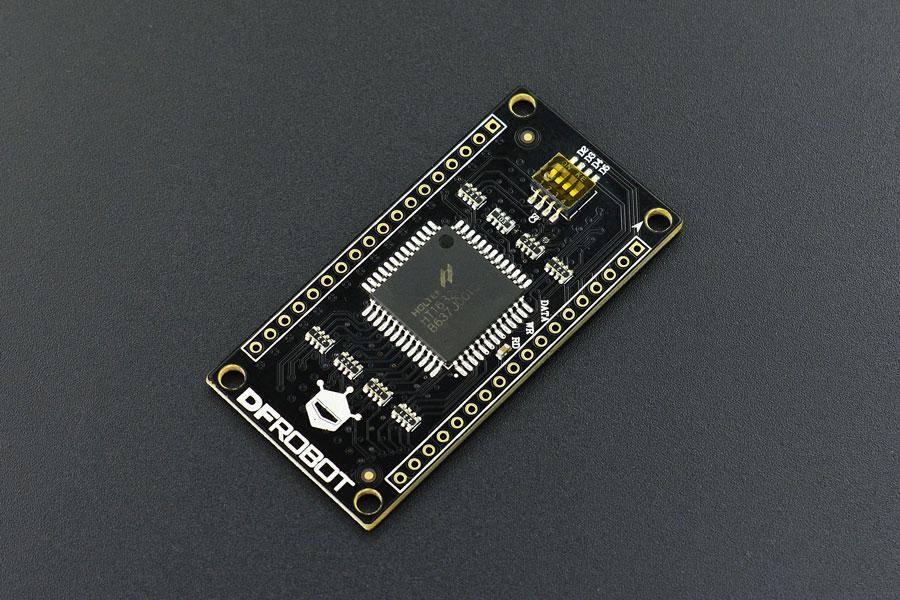

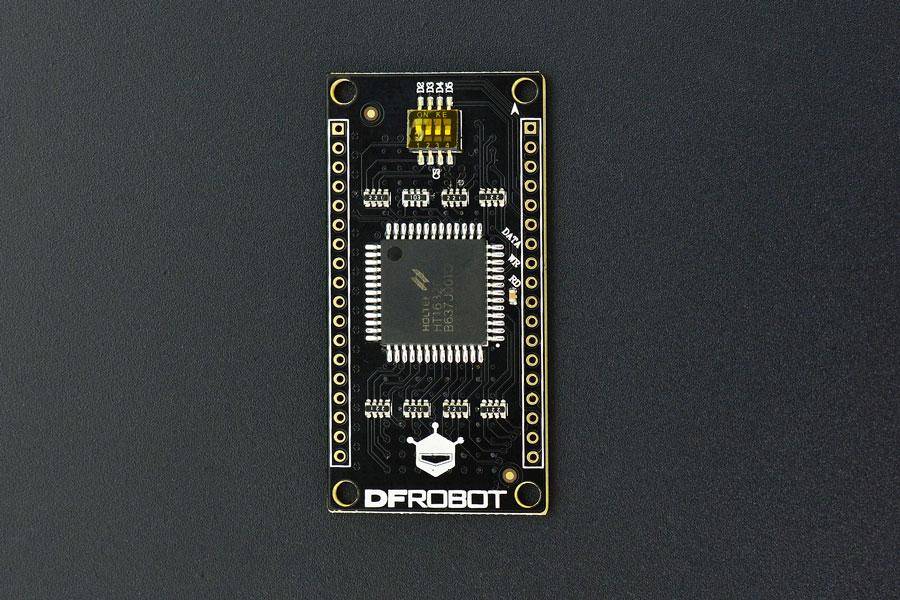

DFRobot FireBeetle Covers-24×8 LED Matrix (Rot)
Die DFRobot FireBeetle Covers-24×8 LED Matrix (Rot) ist ein Erweiterungsmodul der FireBeetle-Serie, die speziell für Mikrocontroller mit niedrigem Energieverbrauch entwickelt wurde. Diese Serie umfasst Hauptsteuerplatinen (Boards), Erweiterungen (Covers) und Zubehör, die für den Aufbau energieeffizienter IoT-Hardwareplattformen vorgesehen sind. Das LED-Matrix-Modul dient als visuelle Anzeigeeinheit zur Darstellung von Texten, Symbolen oder Animationen auf einer Fläche von 24×8 Leuchtdioden.

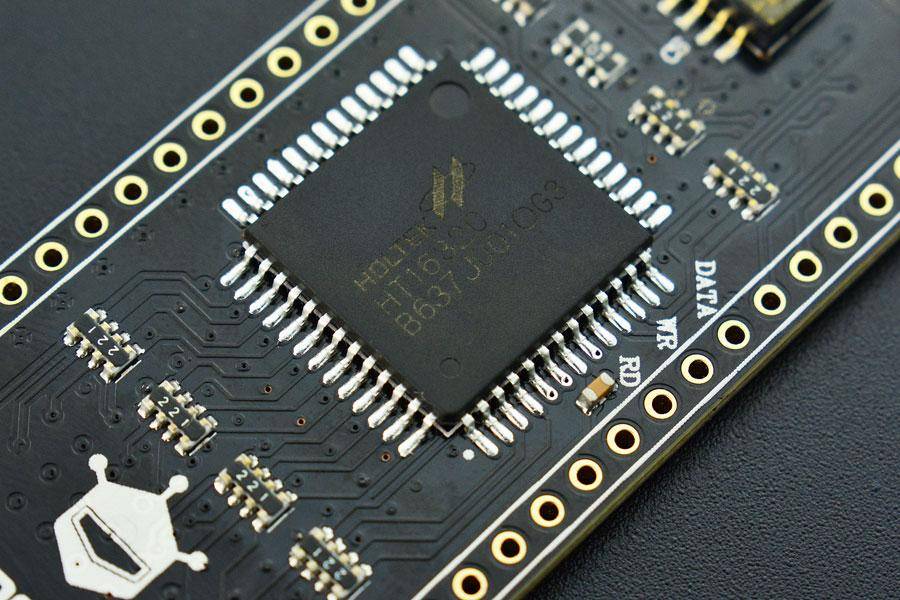

Das Modul ist mit einem HT1632C-LED-Treiberchip ausgestattet, bei dem jede LED über ein unabhängiges Register gesteuert wird. Diese Architektur ermöglicht die getrennte Ansteuerung einzelner LEDs. Ein integrierter 256kHz-RC-Takt sorgt für einen stabilen Betrieb, während der Stromverbrauch im Energiesparmodus nur 5μA beträgt. Zusätzlich bietet die Matrix eine 16-stufige PWM-Helligkeitsregelung, die eine feine Steuerung der Leuchtstärke erlaubt.
Die FireBeetle Covers-24×8 LED Matrix unterstützt serielle Datenkommunikation und einen Lauftextmodus, wodurch dynamische Anzeigefunktionen realisierbar sind. Das Modul kann über verschiedene Chip-Select-Pins (D2, D3, D4 oder D5) angesprochen werden, was eine flexible Einbindung in Projekte ermöglicht. Neben der Kompatibilität mit der FireBeetle-Serie ist die LED-Matrix auch mit Arduino-Boards, einschließlich des Arduino UNO, nutzbar. Die Unterstützung durch die Arduino Library erleichtert die Integration und Programmierung.
In praktischer Anwendung kann das Modul zur Realisierung von Statusanzeigen, Informationsdisplays oder visuellen Effekten in IoT-Projekten eingesetzt werden. Durch die geringe Leistungsaufnahme eignet es sich besonders für batteriebetriebene Systeme oder Anwendungen mit Fokus auf Energieeffizienz.
Merkmale im Überblick
- 24×8 LED-Matrix mit roter Anzeige
- HT1632C LED-Treiberchip mit unabhängiger Steuerung jeder LED
- Unterstützt serielle Datenkommunikation und Lauftextdarstellung
- 256kHz RC-Takt für stabile Steuerung
- 16-stufige PWM-Helligkeitsanpassung
- Geringer Stromverbrauch mit 5μA im Energiesparmodus
- Kompatibel mit FireBeetle-Boards und Arduino
- Wählbare Chip-Select-Pins: D2, D3, D4, D5
- DFRobot FireBeetle-Serie
- Arduino UNO
- Weitere Arduino-kompatible Mikrocontroller
- Betriebsspannung: 3,3–5V
- LED-Farbe: Rot
- Treiberchip: HT1632C
- Arbeitsstrom: 6–100mA
- Stromverbrauch im Energiesparmodus: 5μA
- RC-Taktfrequenz: 256kHz
- Chip-Select-Pins: D2, D3, D4, D5 auswählbar
- Datenkommunikation: Seriell
- Unterstützt Arduino Library
- Unterstützt Lauftextanzeige
- Interface-Modus: FireBeetle-kompatibel
- Betriebstemperatur: -10°C bis +85°C
- Abmessungen: 24×58mm
- Gewicht: 26g
- Kategorie: LED-Matrix / Anzeigeerweiterung
- Einsatzbereich: IoT, Statusanzeigen, Prototyping, Informationsvisualisierung
- 1x FireBeetle Covers-24×8 LED Matrix (Rot)
- 2x 18-Pin-2,54mm Stiftleisten
- 2x 18-Pin-2,54mm Buchsenleisten
- DFRobot FireBeetle Covers-24×8 LED Matrix Wiki & Dokumentation
