Adafruit 0.56" 4-Ziffern 7-Segment Display mit I2C Backpack - Rot

Beschreibung

Adafruit 0.56" 4-Digit 7-Segment Display mit I2C Backpack, Rot
Das Adafruit 0.56" 4-Digit 7-Segment Display mit integriertem I2C-Backpack bietet eine kompakte Anzeigeeinheit zur Darstellung numerischer Informationen. Es basiert auf einem LED-Treiberchip, der das Multiplexing und die Helligkeitssteuerung übernimmt. Der Treiber verfügt über eine integrierte Taktung sowie Konstantstrom-Ausgänge, was eine gleichmäßige Farbdarstellung bei hoher Leuchtkraft ermöglicht. Die Anzeigeeinheit kommuniziert über eine I2C-Schnittstelle, wobei die Adresse des Moduls per Lötjumper einstellbar ist (0x70–0x77).

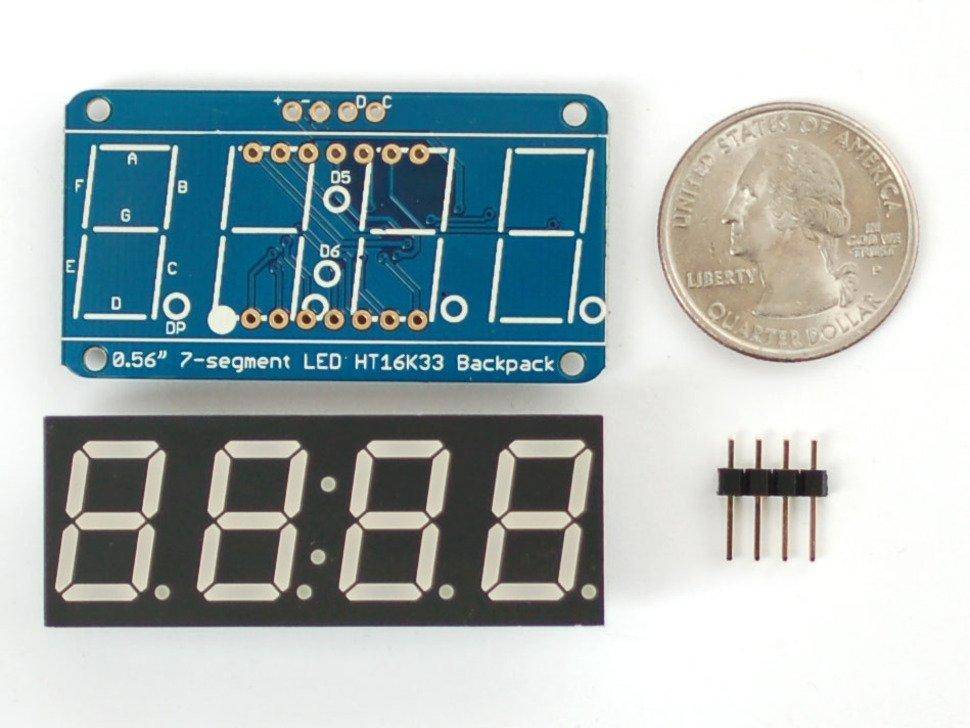

Das Produkt verfügt über eine vierstellige, 0.56 Zoll große, rot leuchtende Sieben-Segment-Anzeige. Die Einheit ist vollständig vormontiert und getestet. Lediglich das Anlöten der Anzeigeeinheit an das Backpack ist erforderlich. Zwei STEMMA QT-Anschlüsse ermöglichen eine lötfreie Verbindung mit Mikrocontrollern oder Sensoren über das qwiic-kompatible I2C-System. So lässt sich die Anzeige auch in komplexe Sensor- oder Steuerungssysteme einbinden.

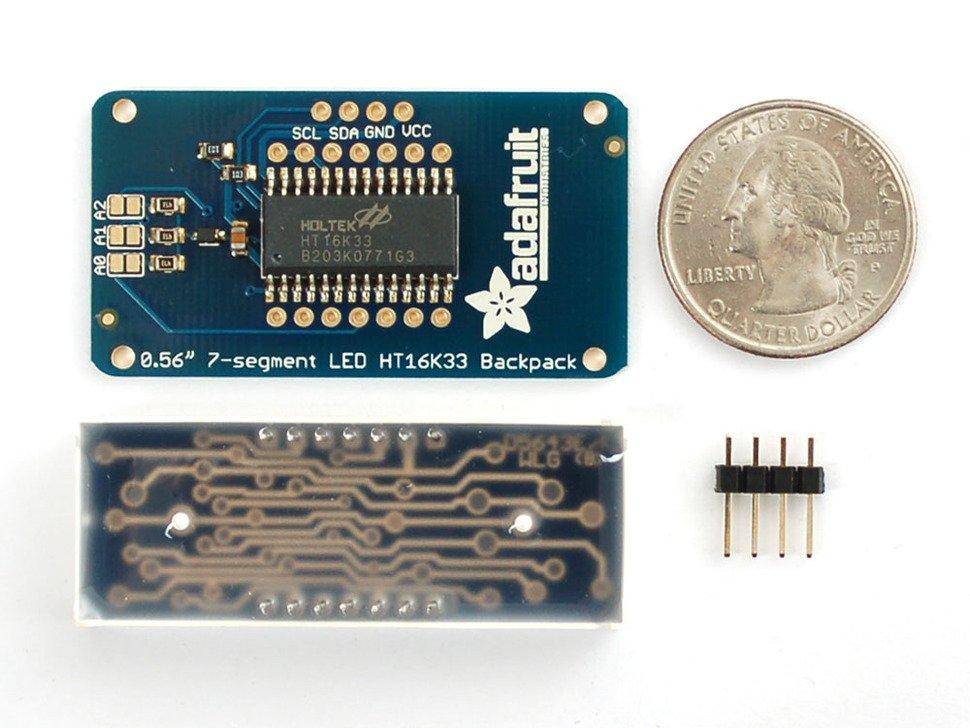

Durch die Multiplexing-Funktionalität des verbauten HT16K33-Treibers entfällt die Notwendigkeit zahlreicher Steuerleitungen, was die Integration in bestehende Projekte erleichtert. Die Ansteuerung erfolgt vollständig über I2C, wodurch sich mehrere Anzeigen oder kombinierte Matrix-/Segmentlösungen auf einem Bus betreiben lassen. Insgesamt sind bis zu acht 7-Segment-Displays oder eine gemischte Konfiguration mit bis zu vier 8x8-Matrix-Modulen möglich. Die Displayhelligkeit lässt sich in 16 Stufen regulieren.

Das Modul eignet sich für numerische Anzeigen in Mikrocontroller-gestützten Projekten. Anwendungsfelder sind unter anderem Temperatur-, Zeit- oder Spannungsanzeigen sowie Geräte zur Status- oder Sensordatenvisualisierung. Die Konfiguration erfolgt über Bibliotheken, die den Zugriff auf die Anzeige erleichtern und eine schnelle Inbetriebnahme ermöglichen. Eine zugehörige Dokumentation mit detaillierter Anleitung zum Aufbau, zur Verdrahtung und Softwareintegration steht zur Verfügung.

Merkmale im Überblick

• Vierstellige 7-Segment-LED-Anzeige mit 0.56 Zoll Segmenthöhe
• Rot leuchtende ultrahelle LED-Segmente
• Integrierter HT16K33-LED-Treiber mit Multiplexing und Konstantstromausgängen
• 16-stufige Helligkeitsanpassung über I2C
• Zwei STEMMA QT/qwiic-kompatible I2C-Anschlüsse für lötfreie Verbindung
• Adressauswahl über Lötjumper (0x70–0x77)

• Entwicklungsboards mit I2C-Unterstützung (z. B. Raspberry Pi, Arduino)
• STEMMA QT-kompatible Systeme
• qwiic-Ökosystem (SparkFun)

• Displaytyp: 4-stelliges 7-Segment-Display
• Segmenthöhe: 0.56 Zoll
• Treiber: HT16K33 mit I2C-Ansteuerung
• I2C-Adresse: wählbar zwischen 0x70–0x77
• Backpack-Abmessungen: 50.0 mm × 26.7 mm × 6.0 mm
• Display-Abmessungen: 19 mm × 50 mm × 14 mm

• Schnelle Inbetriebnahme durch Bibliothek und Anleitung
• Schnelle Lötmontage in ca. 5 Minuten

• 1x Vormontiertes I2C-LED-Backpack
• 1x 4-stellige 0.56"-7-Segment-Anzeige in Rot
• 1x 4-polige Stiftleiste

• Adafruit LED Backpack Bibliothek (GitHub)
• Offizielle Anleitung und Downloads bei Adafruit
