Beschreibung

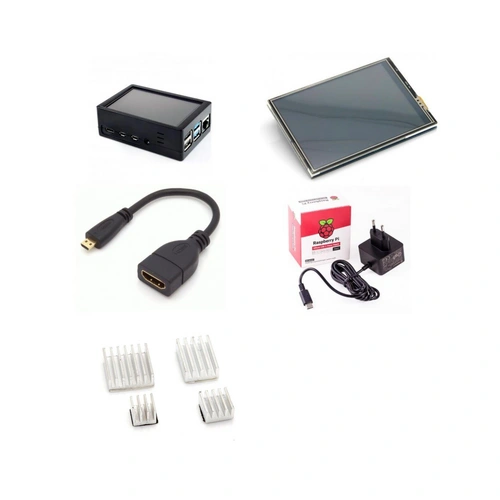

Inhalt:

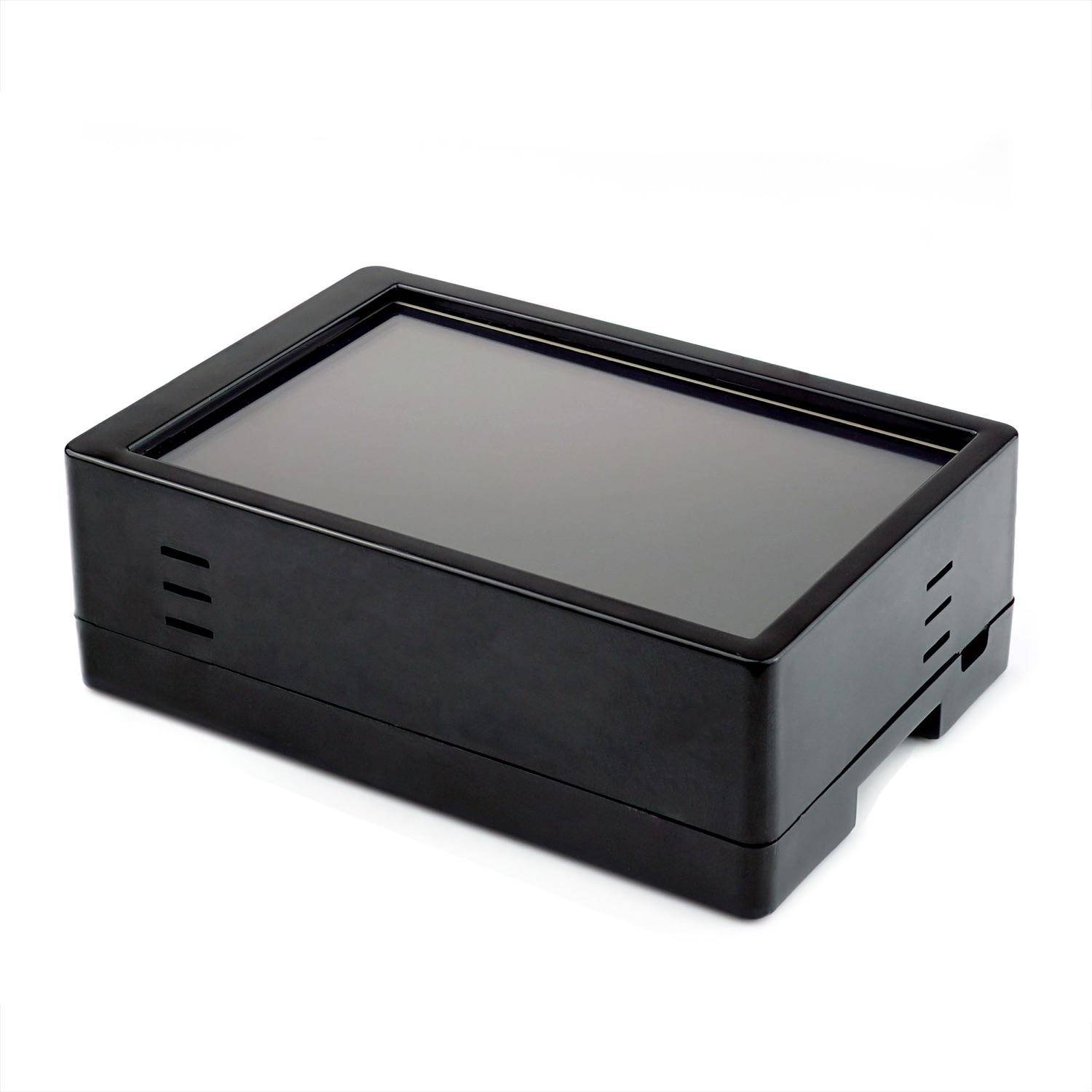

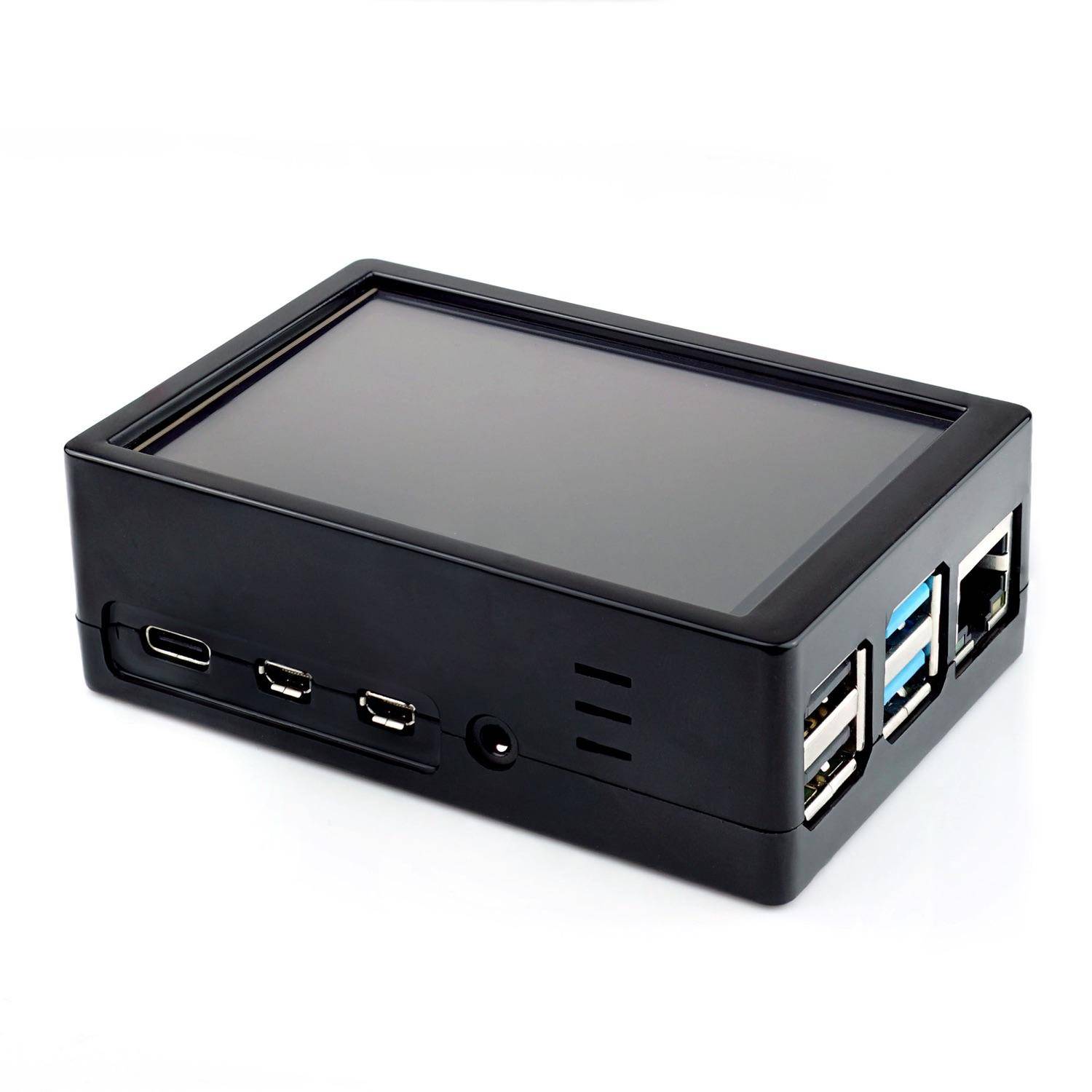

- Gehäuse für Raspberry Pi 4 und 3,5" Display, schwarz
- 3,5" Display für Raspberry Pi mit resistivem Touchscreen
- Micro HDMI Adapterkabel D-Stecker - A-Buchse 15cm schwarz
- offizielles Raspberry Pi USB-C Netzteil 5,1V / 3,0A, EU, schwarz
- 4 teiliges Kühlkörper Set für Raspberry Pi 4, silber
Durch die im Lieferumfang enthaltene Zusatzplatte, kann der Raspberry Pi ohne aufgestecktes Display auch geschlossen und mit einem optionalen Lüfter betrieben werden.
Eigenschaften

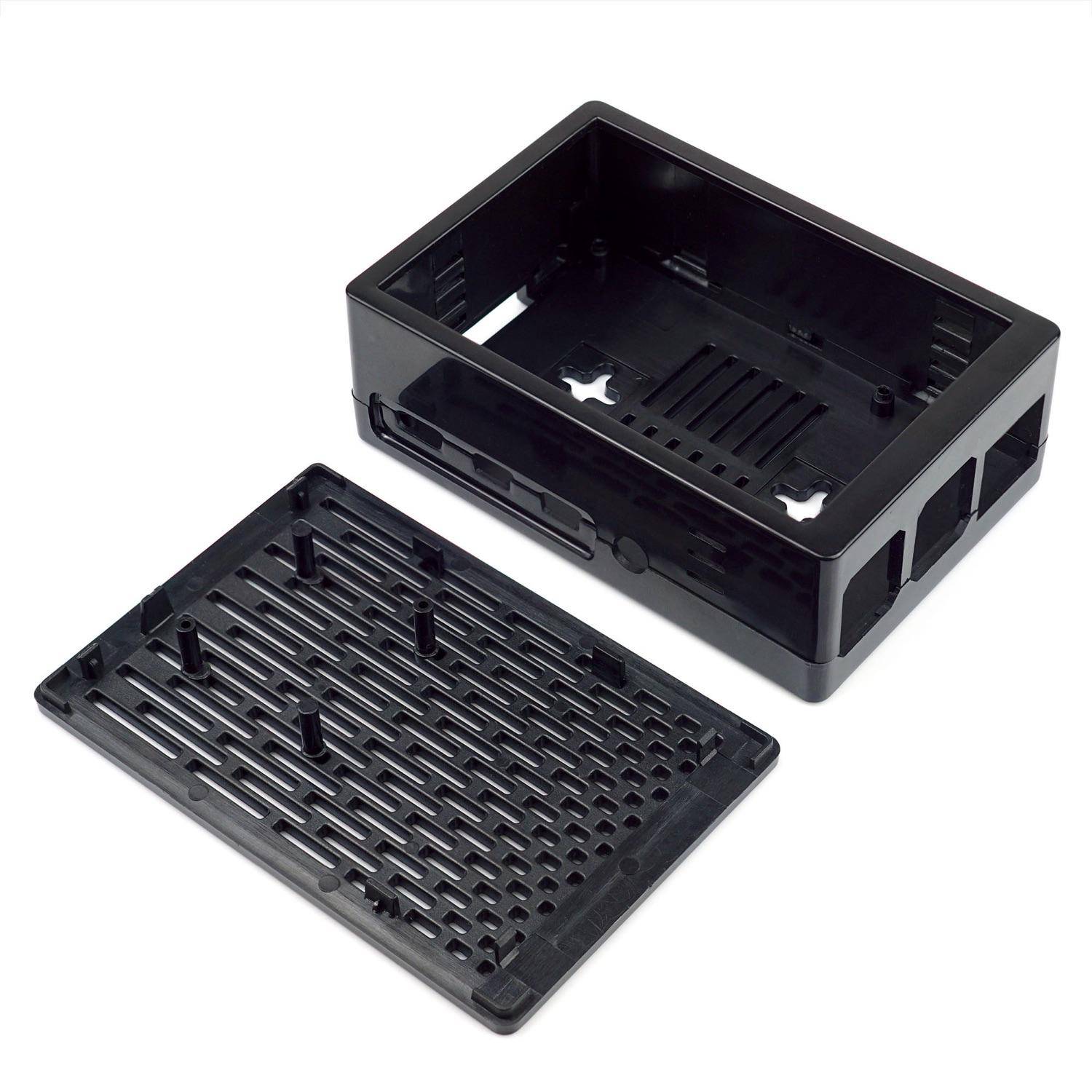

- Gehäuse aus 2 Kunststoffteilen
- Stabiler Halt des Raspberry Pi durch Schraubmontage
- Gehäuse kann durch Befestigungsmöglichkeit auf der Unterseite auch montiert werden.
- Rutschsicherer Stand durch 4 Gummifüße
- Abmessungen: ca. 91 x 62 x 34 mm
- Raspberry Pi 4
Wichtiger Hinweis: 3,5" Displays des Herstellers Waveshare passen aufgrund der gedrehten Bauweise des LCDs nicht!
Lieferumfang
- Gehäuse
- 4 Schrauben
- 4 Gummifüße
- Schaumstoffpad (Wird als Auflage für das Display auf den LAN Port des Raspberry Pi geklebt.)
1 x 3,5" Display für Raspberry Pi mit resistivem Touchscreen Eigenschaften
- 320x480 Auflösung
- Resistiver Touchscreen
- Display mit LED Backlight
- Direkt aufsteckbar auf alle Raspberry Pi Modelle
- Bild, Touchscreen und Stromversorgung über GPIO
- Unterstützte Betriebssysteme: Raspbian, Ubuntu, etc.
- Display hat die gleiche Größe wie der Raspberry Pi
- LCD Interface: SPI
- Touch Screen Typ: Resistiv
- Touch Screen Controller: XPT2046
- Hintergrundbeleuchtung: LED
- Auflösung: 320 x 480 Pixel
- Seitenverhältnis: 8:5
| PIN NO. | SYMBOL | DESCRIPTION |
|---|---|---|
| 1, 17 | 3.3V | Power positive (3.3V power input) |
| 2, 4 | 5V | Power positive (5V power input) |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Ground |
| 11 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
| 18 | LCD_RS | Instruction/Data Register selection |
| 19 | LCD_SI / TP_SI | SPI data input of LCD/Touch Panel |
| 21 | TP_SO | SPI data output of Touch Panel |
| 22 | RST | Reset |
| 23 | LCD_SCK / TP_SCK | SPI clock of LCD/Touch Panel |
| 24 | LCD_CS | LCD chip selection, low active |
| 26 | TP_CS | Touch Panel chip selection, low active |
Lieferumfang
- Display
- Touchpen
Folgende Installation bezieht sich für den Einsatz unter Raspbian Stretch:
------------------
1 x Micro HDMI Adapterkabel D-Stecker - A-Buchse 15cm schwarz High Speed HDMI Kabel
HDMI A-Buchse > Micro HDMI D-Stecker
Mit diesem Micro HDMI Adapterkabel, kann eine Micro HDMI Typ D Schnittstelle, in einen Standard HDMI Typ A Anschluss umgewandelt werden. Durch das kurze Kabel wird der Geräteanschluss weniger stark belastet, als bei einem Adapter ohne Kabel.
Ideal geeignet für den Raspberry Pi 4.
Technische Daten
- Anschlüsse:
- 1 x HDMI Micro-D 19 Pin Stecker >
- 1 x HDMI-A 19 Pin Buchse
- High Speed HDMI mit Ethernet (HEC) Spezifikation
- Kabeldurchmesser: ca. 4,8 mm
- Kontakte mit Goldauflage
- Übertragung von Audio- und Videosignalen
- Farbe: schwarz
- Länge inkl. Anschlüsse: ca. 23 cm
------------------
1 x offizielles Raspberry Pi USB-C Netzteil 5,1V / 3,0A, EU, schwarz Von der Raspberry Pi Foundation zugelassenes Netzteil (PSU) für den Raspberry Pi 4. Das Netzteil besitzt ein integriertes Kabel mit einem USB Type C Stecker.
Technische Daten
- Netzteil mit 3,0A / 5,1V
- 1,5 m-Kabel
- Eingang: EU Euro Stecker
- Ausgang: USB Type C Stecker
- Kurzschluss-, Überlast- und Überspannungsschutz
- Niedriger Standby-Stromverbrauch
- Doppelt isoliert nach Klasse II
- ERP-Wirkungsgrad der Stufe 6
- Farbe: schwarz
------------------
1 x 4 teiliges Kühlkörper Set für Raspberry Pi 4, silber
