Beschreibung

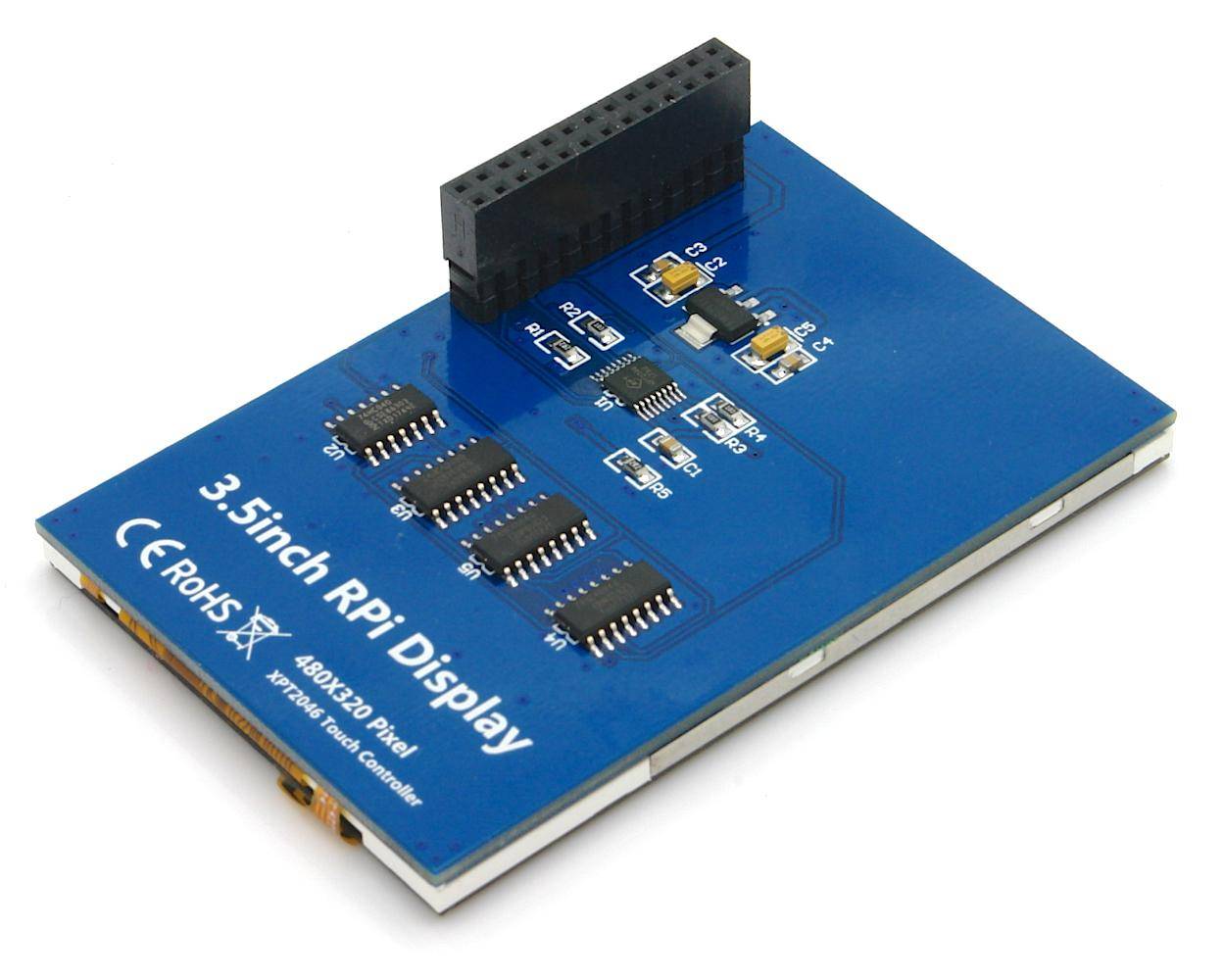

3.5 Zoll SPI Touchscreen Display für Raspberry Pi
Das 3.5 Zoll große SPI Touchscreen Display verfügt über eine Auflösung von 320 x 480 Pixeln und ist mit einem resistiven Touchpanel ausgestattet. Es nutzt eine LED-Hintergrundbeleuchtung und kann direkt über die GPIO-Schnittstelle auf alle Modelle des Raspberry Pi aufgesteckt werden. Die Stromversorgung sowie die Bild- und Touchscreen-Funktionalität erfolgen ebenfalls über die GPIO-Pins. Das Display besitzt die gleiche Größe wie der Raspberry Pi, was eine kompakte Integration ermöglicht. Unterstützt werden Betriebssysteme wie Raspbian und Ubuntu. Der integrierte Touchscreen-Controller XPT2046 sowie das SPI-Interface ermöglichen eine direkte Ansteuerung über das System.
Die Installation der notwendigen Treiber erfolgt analog zu den Displays des Herstellers Waveshare. Weitere Informationen sind über die bereitgestellte Dokumentation zugänglich.

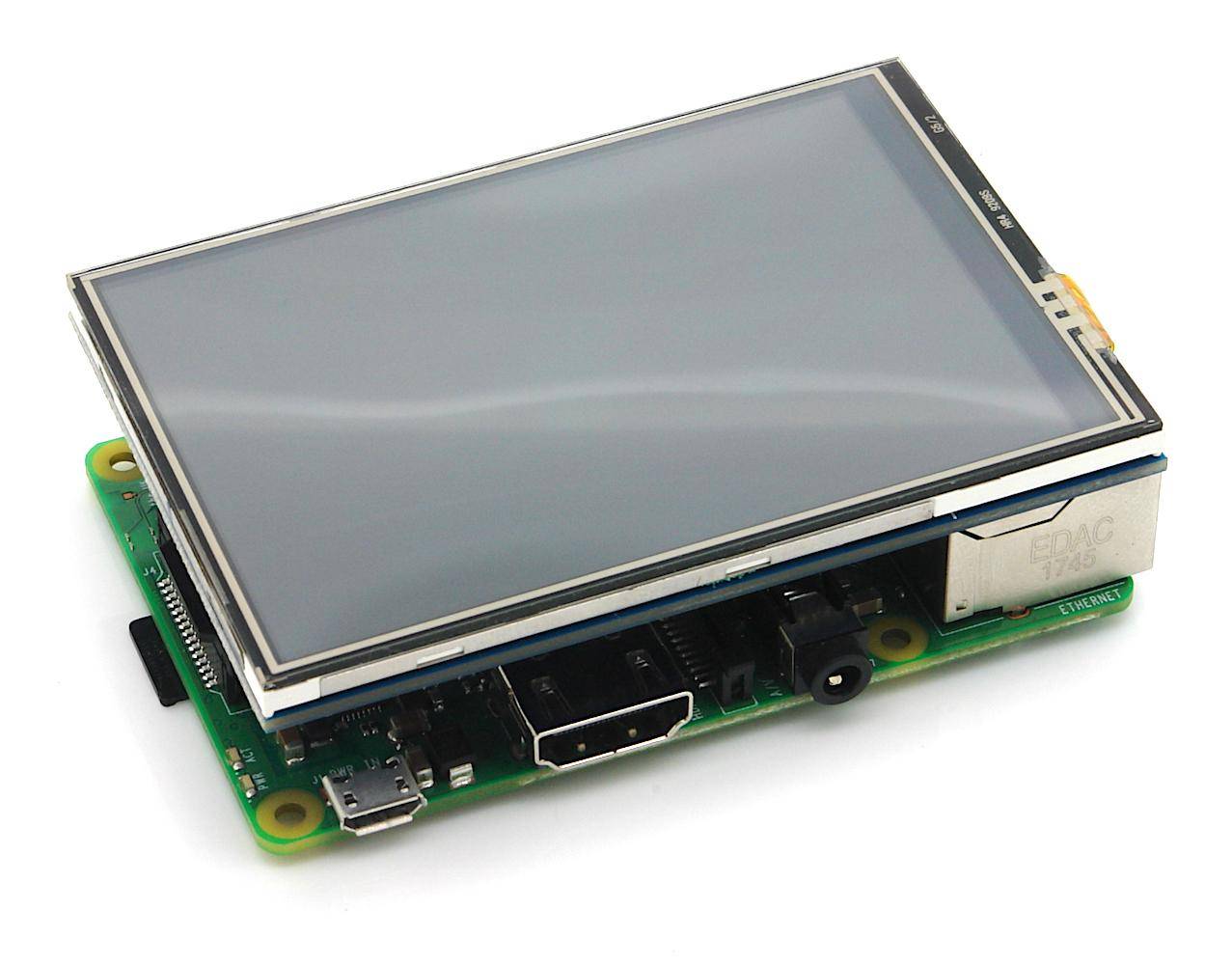

Das 3.5 Zoll SPI Touchscreen Display wird direkt auf die GPIO-Schnittstelle des Raspberry Pi gesteckt und dient als Anzeige- und Bedieneinheit für verschiedene Anwendungen im Bereich Steuerung, Visualisierung und Interaktion. Dank der integrierten Touchfunktion kann der Raspberry Pi ohne zusätzliche Eingabegeräte bedient werden. Typische Einsatzgebiete sind DIY-Projekte, Embedded-Anwendungen, grafische Benutzeroberflächen oder portable Systeme.
Das Produkt kann zur Darstellung von grafischen Benutzeroberflächen verwendet werden, etwa für Steuerungen, Visualisierungen oder Eingabemasken. Es unterstützt resistive Touch-Eingaben, was den Einsatz in Umgebungen ermöglicht, in denen präzise Bedienung mit Stift erforderlich ist. Durch das kompakte Format ist es besonders für tragbare oder platzsparende Anwendungen geeignet. Die Stromversorgung, Datenübertragung und Touchfunktion erfolgen vollständig über die GPIO-Pins des Raspberry Pi. Betriebssysteme wie Raspbian oder Ubuntu sind kompatibel. Durch den Einsatz eines SPI-Interfaces wird eine einfache Integration in bestehende Systeme ermöglicht.
Merkmale im Überblick
- 320 x 480 Pixel Auflösung
- Resistiver Touchscreen mit XPT2046 Controller
- Direkter Anschluss über GPIO-Schnittstelle
- LED-Hintergrundbeleuchtung
- Gleiche Abmessungen wie ein Raspberry Pi
- Bildsignal, Touch und Stromversorgung über GPIO
- Raspberry Pi Modelle (alle Versionen)
- Betriebssysteme: Raspbian
- Betriebssysteme: Ubuntu
- LCD Interface: SPI
- Touch Screen Typ: Resistiv
- Touch Screen Controller: XPT2046
- Hintergrundbeleuchtung: LED
- Auflösung: 320 x 480 Pixel
- Seitenverhältnis: 8:5
| PIN NO. | SYMBOL | DESCRIPTION |
|---|---|---|
| 1, 17 | 3.3V | Power positive (3.3V power input) |
| 2, 4 | 5V | Power positive (5V power input) |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Ground |
| 11 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
| 18 | LCD_RS | Instruction/Data Register selection |
| 19 | LCD_SI / TP_SI | SPI data input of LCD/Touch Panel |
| 21 | TP_SO | SPI data output of Touch Panel |
| 22 | RST | Reset |
| 23 | LCD_SCK / TP_SCK | SPI clock of LCD/Touch Panel |
| 24 | LCD_CS | LCD chip selection, low active |
| 26 | TP_CS | Touch Panel chip selection, low active |
Lieferumfang
- 3.5 Zoll SPI Touchscreen Display
- Touchpen
- Treiber- und Installationsanleitung (Waveshare)
