Beschreibung

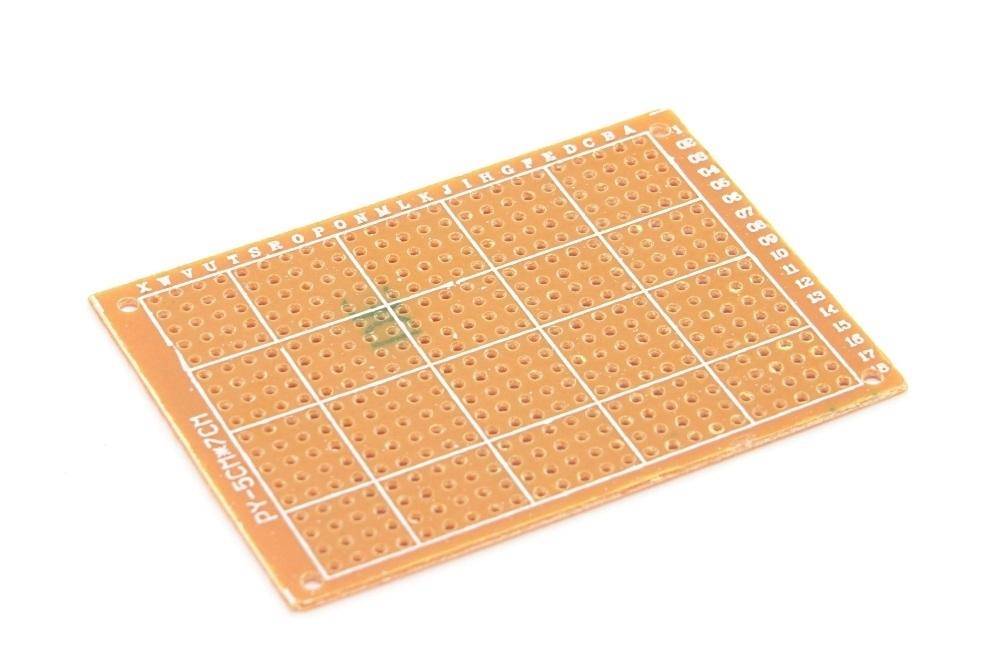

Lochrasterplatine 5x7cm mit einseitiger Kupferauflage
Lochraster Platine mit einseitiger Kupferauflage zum Aufbau von Schaltungen. Die Platine verfügt über eine Koordinaten-Beschriftung auf beiden Seiten, ein Rastermaß von 2,54 mm und ist mit 24 x 18 Reihen ausgestattet. Die Bohrungen haben einen Durchmesser von 1 mm. Die Gesamtabmessungen betragen 70 x 50 x 1 mm. Zur mechanischen Befestigung sind vier separate Bohrungen mit einem Durchmesser von 1,5 mm integriert.
Diese Platine eignet sich für den Aufbau elektronischer Prototypen und manueller Verdrahtung. Die Kupferauflage ermöglicht die elektrische Verbindung der eingelöteten Bauteile. Das standardisierte Rastermaß von 2,54 mm ist kompatibel mit gängigen bedrahteten Bauelementen.
Durch die Koordinaten-Beschriftung wird die Orientierung und Platzierung von Bauteilen erleichtert. Die mechanischen Befestigungslöcher ermöglichen eine Montage auf Gehäuse, Halterungen oder andere Trägersysteme. Die einseitige Kupferauflage erleichtert das manuelle Löten von Verbindungen.
Diese Lochrasterplatine dient dem Aufbau von Schaltungen im Bereich der Elektronikentwicklung. Sie bietet eine strukturierte Grundlage für Testschaltungen, dauerhafte Verbindungen und manuelle Layouts. Die Rasterstruktur und die Kupferseite ermöglichen den Einsatz üblicher Löttechniken für Prototypen- oder Kleinserienbau.
Merkmale im Überblick
- Einseitige Kupferauflage
- Rastermaß 2,54 mm
- Koordinaten-Beschriftung beidseitig
- 24 x 18 Reihen
- 1 mm Bohrdurchmesser
- Vier Befestigungsbohrungen mit 1,5 mm
- Gängige THT-Bauteile mit 2,54 mm Rastermaß
- Elektronikmodule für DIY und Prototyping
- Material: Epoxidharzplatte mit Kupferauflage
- Bohrungsdurchmesser: 1 mm
- Rastermaß: 2,54 mm
- Reihen: 24 x 18
- Abmessungen: 70 x 50 x 1 mm
- Befestigungsbohrungen: 4 Stück, 1,5 mm Durchmesser
- Beschriftung: Koordinaten auf Vorder- und Rückseite
- 1x Lochrasterplatine 5x7 cm mit einseitiger Kupferauflage
