Regensensor mit digitalem und analogem Ausgang
Regensensor mit digitalem und analogem Ausgang, der universell einsetzbar ist. Das Modul arbeitet mit einer Betriebsspannung von 5 V. Bei angeschlossener Stromversorgung leuchtet die Betriebsanzeige. Die Sensorplatine liefert ein digitales Signal (DO) und ein analoges Signal (AO). Ohne Wassertropfen ist der DO-Ausgang auf High-Pegel, die Schaltanzeige ist aus. Wird Wasser auf die Sensorfläche gegeben, schaltet der DO-Ausgang auf Low-Pegel und die LED leuchtet. Nach dem Entfernen der Tropfen kehrt der Ausgang in den High-Zustand zurück.
Der AO-Ausgang kann mit einem AD-Port eines Mikrocontrollers verbunden werden, um die Intensität des Regens zu messen. Der DO-Ausgang im TTL-Pegel kann ebenfalls an einen Mikrocontroller angeschlossen werden, um das Vorhandensein von Regen zu erkennen.

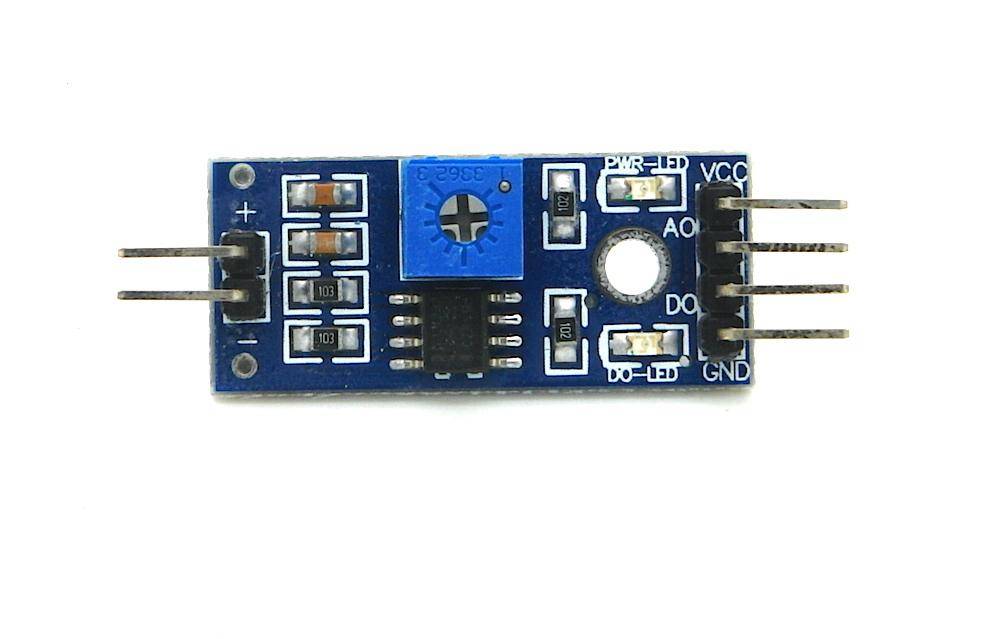

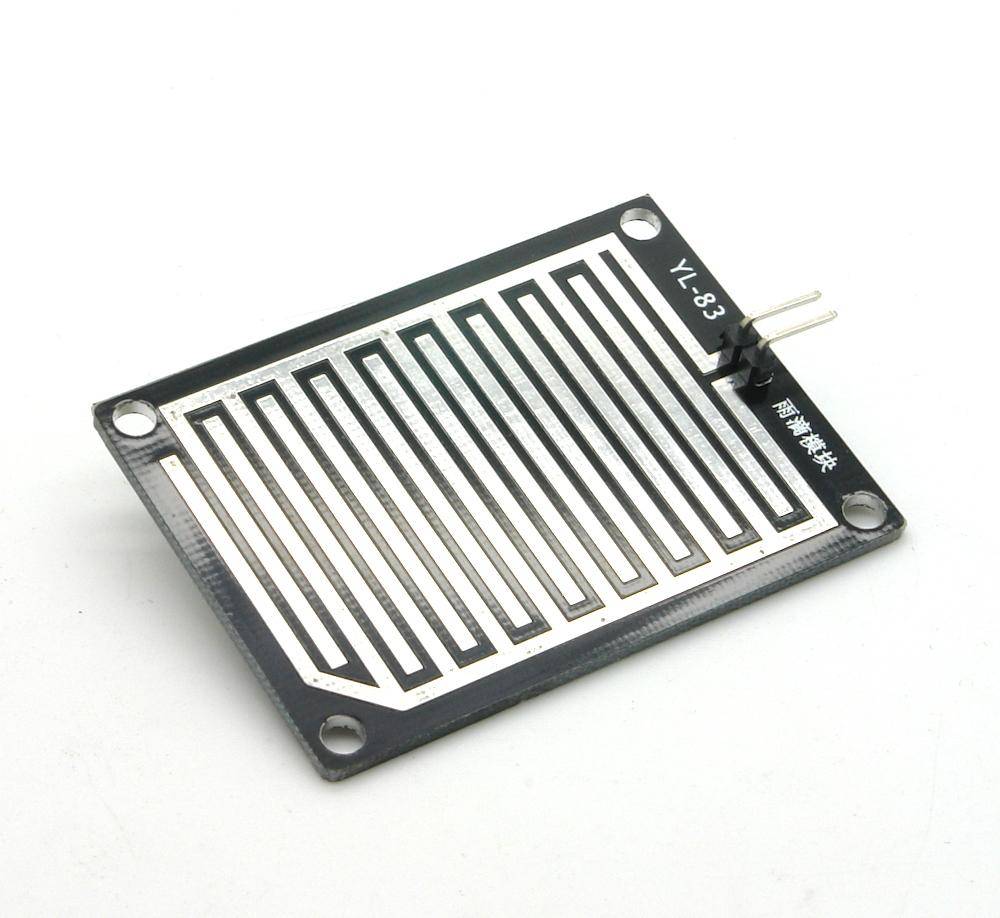

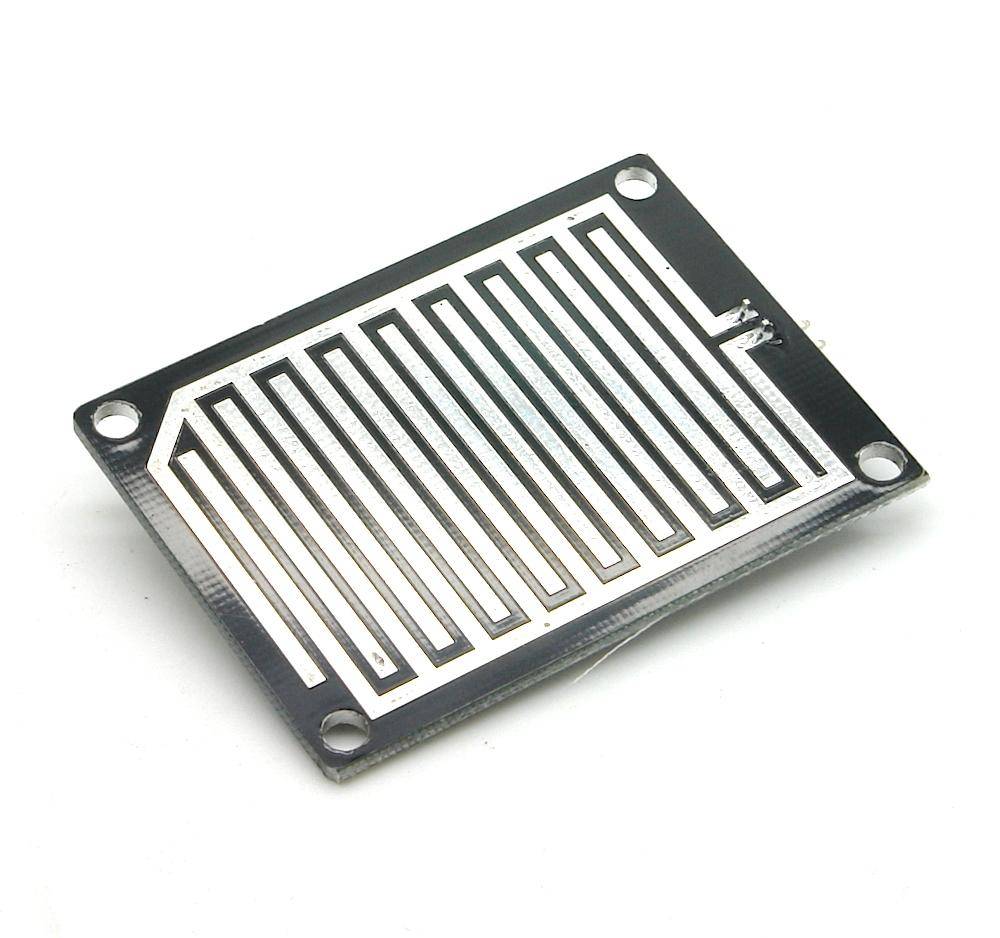

Die Empfindlichkeit des Sensors ist über ein Potentiometer einstellbar.Die Sensorfläche (Regentropfen-Board) und die Steuerplatine sind getrennt ausgeführt, um die Installation zu erleichtern. Die große Sensorfläche ermöglicht eine bessere Erfassung von Niederschlag. Montagebohrungen erleichtern die Befestigung.Die Steuerplatine misst 3 × 1,6 mm, die Sensorfläche 5,4 × 4,0 mm.
Merkmale im Überblick
- Digitaler DO-Ausgang (TTL) zur Erkennung von Regen
- Analoger AO-Ausgang zur Messung der Regenintensität
- Empfindlichkeit einstellbar über Potentiometer
- Getrennte Ausführung von Sensorfläche und Steuerplatine
- Große Sensorfläche für präzise Regenmessung
- LED-Anzeigen für Betrieb und Signalausgabe
- Betriebsspannung: 5 V
- TTL-Ausgangssignal: Low-Pegel aktiv, ca. 100 mA Treiberkapazität
- AO-Ausgang: Analogsignal zur Intensitätsmessung
- Empfindlichkeit justierbar
- Steuerplatine: 3 × 1,6 mm
- Sensorfläche: 5,4 × 4,0 mm
- Montagebohrungen zur einfachen Installation
- 1x Steuerplatine
- 1x Sensorfläche
- 2x Dupontkabel Female-Female 20 cm
