Beschreibung

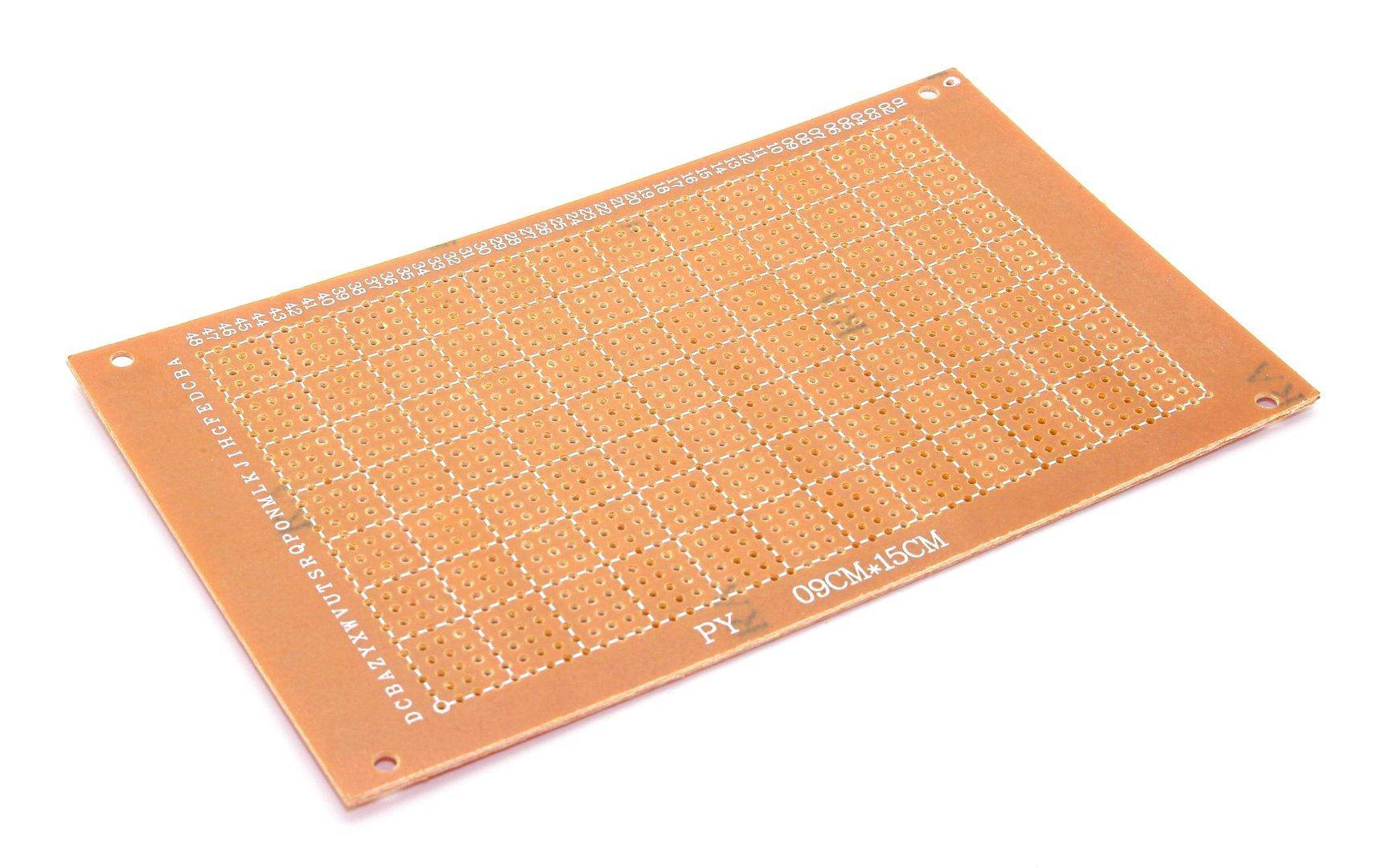

Lochrasterplatine 9x15cm mit einseitiger Kupferauflage
Lochrasterplatine mit einseitiger Kupferauflage zur manuellen Bestückung und Verbindung elektronischer Bauteile. Die Kupferseite ermöglicht durchgängige Leiterbahnen und Lötpunkte für Drahtbrücken und Komponenten. An den seitlichen Rändern sind große Lötstreifen integriert, die zusätzliche Verbindungsmöglichkeiten oder Masseanschlüsse bieten. Die Koordinaten-Beschriftung ist beidseitig aufgebracht, um die Orientierung bei der Platzierung und Verdrahtung von Komponenten zu erleichtern.
Die Platine weist ein Rastermaß von 2,54 mm auf, was dem Standardabstand für bedrahtete THT-Bauteile entspricht. Die Abmessungen betragen 70,5 x 50,4 x 1 mm. Insgesamt stehen 30 Reihen à 48 Bohrungen zur Verfügung, was einen flexiblen Aufbau von Schaltungen erlaubt. Die 1 mm großen Durchkontaktierungen ermöglichen das Einsetzen gängiger Drahtanschlüsse. Vier Schraublöcher mit einem Durchmesser von 2,7 mm erlauben eine stabile Befestigung des Boards im Gehäuse oder auf Montageplatten.
Diese Platine wird hauptsächlich im Prototypenbau, bei DIY-Elektronikprojekten und in der Ausbildung verwendet. Sie dient als Trägermedium für den Aufbau diskreter Schaltungen, die nicht auf professionell gefertigte Leiterplatten angewiesen sind. Typische Anwendungen sind Testaufbauten, analoge oder digitale Logikschaltungen, einfache Steuerungen oder sensorbasierte Projekte. Die einseitige Kupferbeschichtung ist für Anwendungen mit überwiegend einlagiger Verdrahtung ausgelegt.
Die Lötstreifen an den Seiten unterstützen Sammelschienenfunktionen, zum Beispiel für Masse oder Versorgungsspannung.
Die Platine eignet sich für den Aufbau individueller Schaltungen mit elektronischen Bauelementen. Durch das genormte Rastermaß lassen sich Standardbauteile wie Widerstände, Kondensatoren, Transistoren oder ICs einfach platzieren und verlöten. Die Kupferseite sorgt für elektrische Leitfähigkeit zwischen den Lötpunkten. Koordinatenmarkierungen unterstützen das Auffinden von Positionen im Schaltungsplan.
Merkmale im Überblick
- Einseitige Kupferauflage mit durchgängiger Leiterfläche
- Große Lötstreifen an den Seiten für Sammelschienen
- Koordinaten-Beschriftung auf beiden Seiten
- Rastermaß 2,54 mm für THT-Bauteile
- Bohrungen mit 1 mm Durchmesser
- Vier Schraublöcher mit 2,7 mm Durchmesser
- Bedrahtete Standardbauteile (THT)
- Universelle Elektronikschaltungen
- Material: FR4 o. ä. Trägermaterial (nicht spezifiziert)
- Platinengröße: 70,5 x 50,4 x 1 mm
- Rastermaß: 2,54 mm
- Reihenanzahl: 30 x 48
- Bohrdurchmesser: 1 mm
- Befestigungsbohrungen: 4 Stück, 2,7 mm Durchmesser
- 1x Lochrasterplatine 9x15cm mit einseitiger Kupferauflage
