2.7" 264×176 ePaper Display HAT für Raspberry Pi

Beschreibung

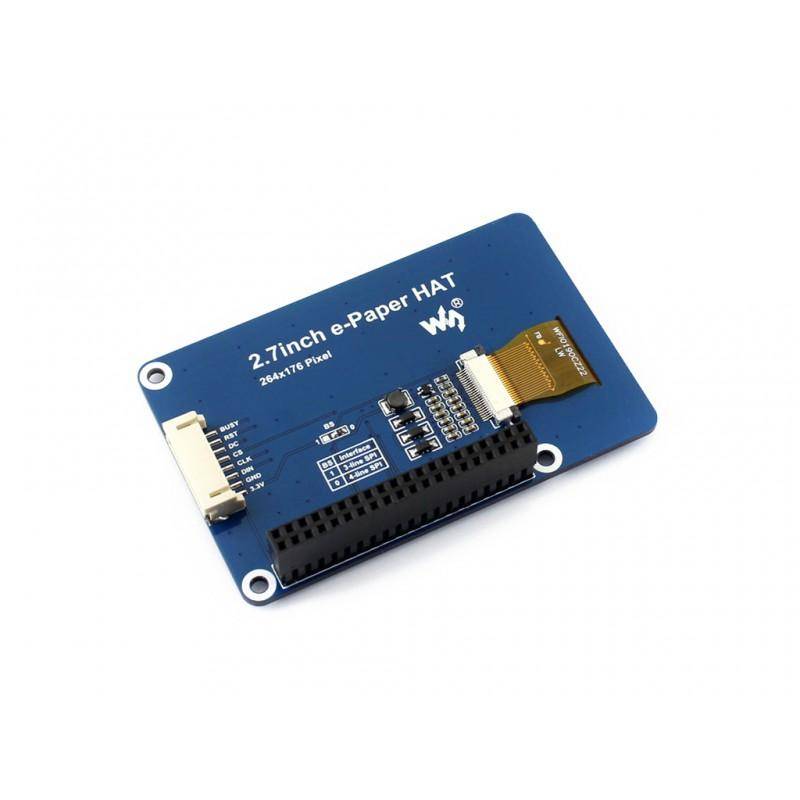

Waveshare 2.7" 264×176 ePaper Display HAT für Raspberry Pi

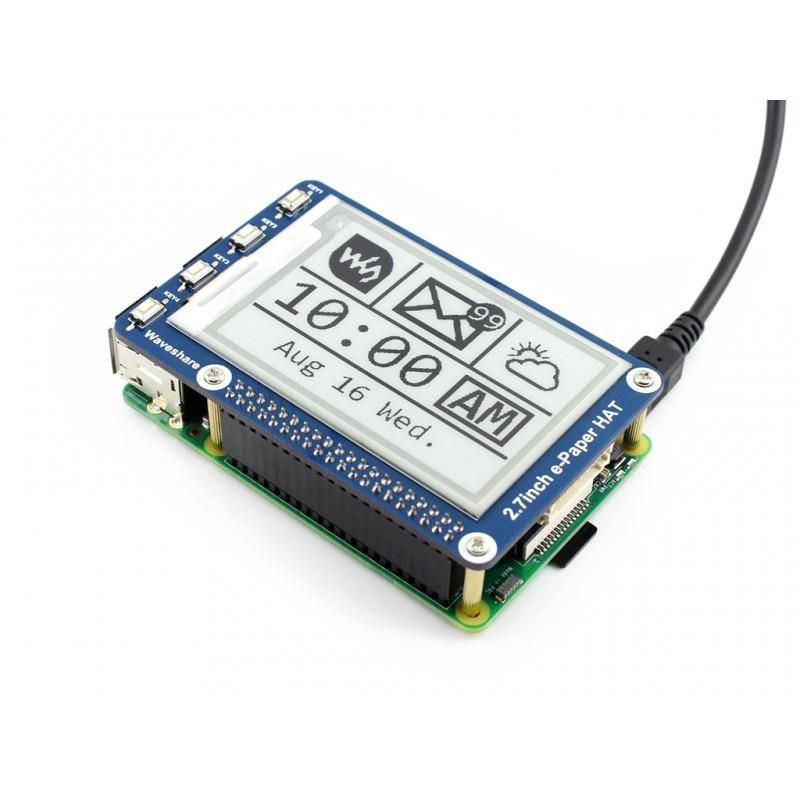

Dieses E-Ink Display HAT-Modul ist für den Einsatz mit einem Raspberry Pi konzipiert. Es verfügt über eine Bildschirmdiagonale von 2,7 Zoll und eine Auflösung von 264×176 Pixeln. Die Kommunikation erfolgt über eine SPI-Schnittstelle. Der Bildschirm enthält einen integrierten Controller und unterstützt eine teilweise Bildaktualisierung. Das Modul wird ohne Hintergrundbeleuchtung betrieben und zeigt den zuletzt angezeigten Inhalt auch ohne Stromzufuhr an. Der Stromverbrauch beschränkt sich im Wesentlichen auf den Aktualisierungsvorgang. Die Bauform des Displays eignet sich unter anderem für elektronische Preisschilder oder industrielle Anzeigeinstrumente.

Das Display arbeitet mit sehr geringem Energieverbrauch, da es nur beim Aktualisieren des Bildes Strom benötigt. Inhalte bleiben auch nach dem Abschalten der Stromzufuhr sichtbar. Dies macht es besonders geeignet für batteriebetriebene Anwendungen. Der Betrachtungswinkel beträgt über 170 Grad, wodurch Inhalte aus verschiedenen Perspektiven gut erkennbar sind. Die Farbdarstellung beschränkt sich auf Schwarz und Weiß. Die mitgelieferten Tasten auf dem Board ermöglichen eine direkte Bedienung oder Steuerung von Funktionen. Dank der SPI-Schnittstelle lässt sich das Modul nicht nur mit einem Raspberry Pi, sondern auch mit anderen Plattformen wie Arduino oder STM32 verbinden. Entwicklungsressourcen und Anleitungen stehen online zur Verfügung.

Das Modul dient der Anzeige von Informationen auf einem stromsparenden E-Paper-Display. Es zeigt Texte und Grafiken in Schwarz-Weiß-Darstellung an, wobei der Inhalt ohne Hintergrundbeleuchtung dauerhaft erhalten bleibt, auch wenn das Gerät ausgeschaltet ist. Die Steuerung erfolgt über die SPI-Schnittstelle, kompatibel mit diversen Mikrocontroller-Plattformen. Typische Einsatzbereiche sind Regaletiketten im Einzelhandel, Statusanzeigen in Industrieumgebungen oder batteriebetriebene DIY-Projekte.

Merkmale im Überblick

• 2,7 Zoll E-Paper-Display mit 264×176 Pixel Auflösung
• Keine Hintergrundbeleuchtung, Anzeige bleibt auch ohne Strom sichtbar
• Sehr geringer Stromverbrauch, Energiebedarf nur bei Aktualisierung
• Kompatibel mit Raspberry Pi 2B, 3B, Zero, Zero W
• Integrierte 4 Bedientasten
• SPI-Schnittstelle für Verbindung mit Raspberry Pi, Arduino, STM32, u. a.
• Inklusive Entwicklungsressourcen und Handbuch mit Beispielen

• Raspberry Pi 2B
• Raspberry Pi 3B
• Raspberry Pi Zero
• Raspberry Pi Zero W
• Arduino
• STM32
• Nucleo

• Betriebsspannung: 3,3 V
• Schnittstellen: 3-wire SPI, 4-wire SPI
• Außenmaße: 85 mm × 56 mm
• Bildschirmgröße: 57,288 mm × 38,192 mm
• Pixelabstand: 0,217 mm × 0,217 mm
• Auflösung: 264 × 176 Pixel
• Darstellbare Farben: Schwarz und Weiß
• Graustufen: 2
• Vollständige Aktualisierungszeit: 6 Sekunden
• Leistungsaufnahme bei Aktualisierung: 24 mW (typisch)
• Standby-Leistungsaufnahme: < 0,017 mW
• Betrachtungswinkel: >170°

• Signalbelegung:
  • VCC: 3,3 V
  • GND: Masse
  • NC: Nicht verbunden
  • DIN: SPI MOSI
  • CLK: SPI Takt
  • CS: SPI Chip-Select, aktiv bei LOW
  • DC: Daten-/Befehlauswahl (HIGH für Daten, LOW für Befehl)
  • RST: Externer Reset, aktiv bei LOW
  • BUSY: Anzeige des Status, aktiv bei LOW

• 2,7 Zoll E-Paper HAT

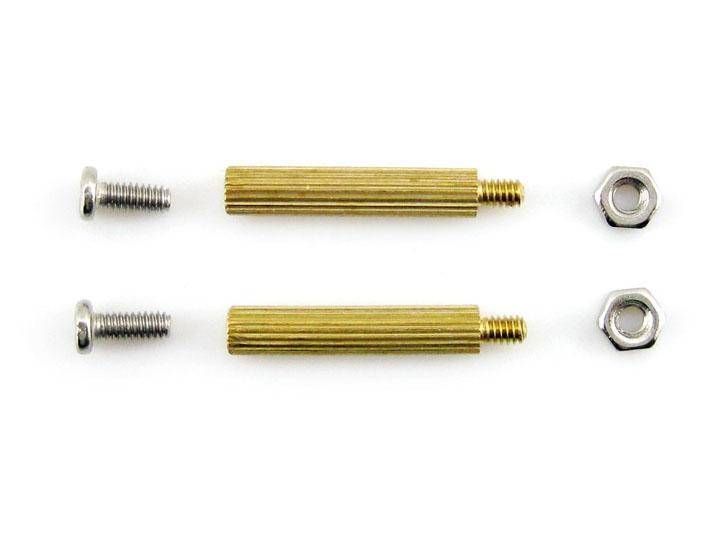

• Montageschrauben für Raspberry Pi (2 Stück)

• Produktseite mit Anleitung und Ressourcen
