Beschreibung

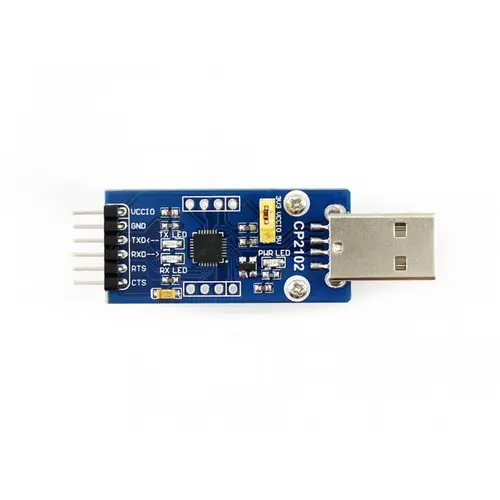

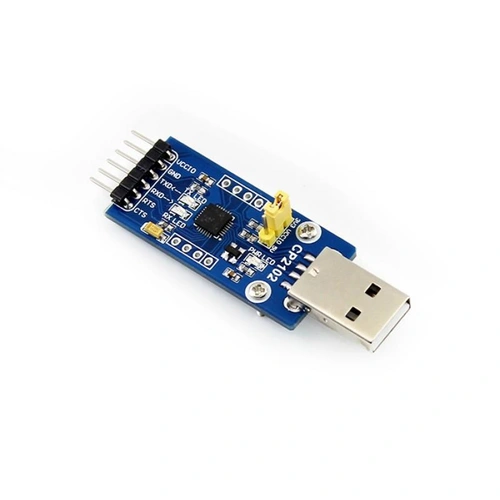

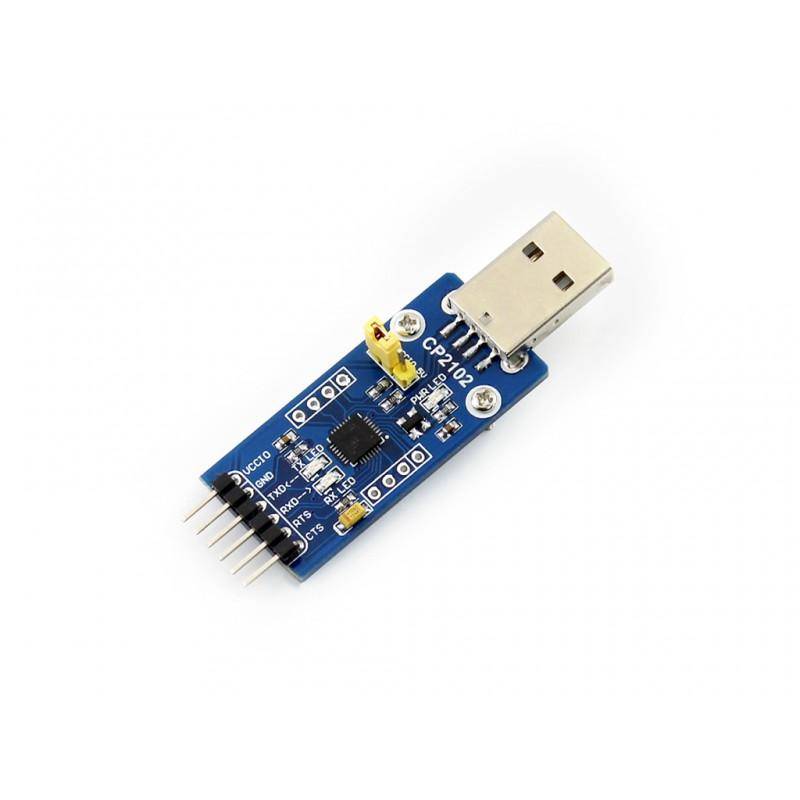

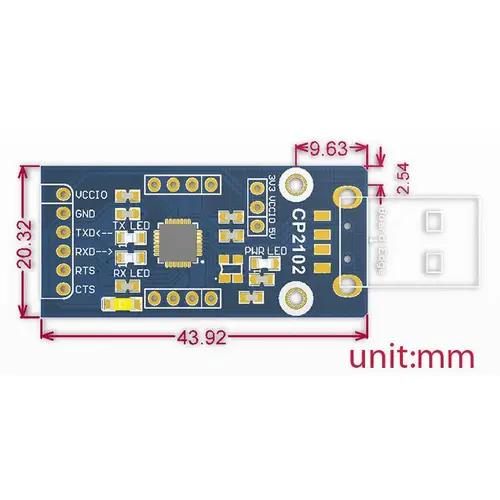

Waveshare CP2102 USB UART Board (micro)
Das CP2102 USB UART Board (micro) ist eine Zubehörplatine mit dem integrierten CP2102-Chip, der eine USB-zu-UART-Brücke in einem einzigen Chip bietet. Es ermöglicht die serielle Kommunikation zwischen einem Mikrocontroller und einem PC über eine USB-Schnittstelle, ohne dass externe Widerstände oder ein externer Quarz benötigt werden.
Der Chip verfügt über einen integrierten Power-on-Reset-Schaltkreis, Spannungsregler und ein 1024-Byte-EEPROM. Die Datenübertragung erfolgt über die USB-2.0-Spezifikation mit voller Geschwindigkeit (12 Mbit/s) und unterstützt USB-Suspend-Zustände über entsprechende Pins. Auf UART-Seite sind alle Handshake- und Modemsignale verfügbar. Unterstützt werden Datenformate mit 5, 6, 7 oder 8 Datenbits, 1, 1.5 oder 2 Stoppbits sowie Paritätsoptionen (gerade, ungerade oder keine Parität). Die Datenübertragungsrate reicht von 300 bps bis 1 Mbit/s. Empfangs- und Sendepuffer betragen 576 bzw. 640 Byte. Zusätzlich ist Hardware- oder Software-Handshake sowie ein Ereigniszeichen möglich.
Die Kommunikation wird über virtuelle COM-Port-Treiber ermöglicht, die für Windows, Mac OS und Linux bereitgestellt werden. Alternativ kann der Zugriff über den USBXpress-Treiber erfolgen, der insbesondere für Windows verfügbar ist. Das Modul unterstützt einen Ausgangsspannungspegel von 3,3 V oder 5 V, integrierten USB-Schutz (SP0503) sowie Status-LEDs für TXD, RXD und Stromversorgung. Anschluss-Pins sind auf Stiftleisten zugänglich, weitere Pins über Bohrlöcher. Ein Betrieb mit Mikrocontrollern erfolgt über die Anschlüsse VCCIO, GND, TXD, RXD, RTS und CTS.
Das Modul ermöglicht die Verbindung von Mikrocontrollern mit einem Computer über USB, um serielle Kommunikation zu realisieren. Die Anwendung ist in Systemen verbreitet, in denen keine native USB-Unterstützung vorliegt, z. B. in Embedded- oder DIY-Projekten mit Mikrocontrollern. Die Spannungsversorgung erfolgt direkt über den USB-Anschluss, wobei die Ausgangsspannung mittels Jumper auf 3,3 V oder 5 V eingestellt werden kann. Die TXD- und RXD-Leitungen übertragen Daten zwischen PC und Mikrocontroller. Handshake-Signale ermöglichen eine stabile Datenübertragung mit optionaler Flusskontrolle.
Das CP2102-Modul wird eingesetzt, um eine einfache serielle Datenverbindung zwischen Mikrocontroller und Computer herzustellen. Es arbeitet als Schnittstelle zwischen der USB-Verbindung des Computers und der UART-Schnittstelle des Controllers. Es ist für viele Betriebssysteme geeignet und wird ohne zusätzliche externe Komponenten betrieben. Dank der gepufferten Datenübertragung, Flusskontrolle und Unterstützung gängiger Datenformate eignet sich das Board für vielseitige Kommunikationsanwendungen.
Merkmale im Überblick
- USB zu UART Datenübertragung mit CP2102
- Integrierter Spannungsregler und Power-on-Reset
- EEPROM mit 1024 Byte integriert
- USB 2.0 konform, volle Geschwindigkeit (12 Mbit/s)
- Unterstützt Datenformate mit 58 Datenbits, 12 Stoppbits, Paritätsoptionen
- Baudraten von 300 bps bis 1 Mbit/s
- 576 Byte Empfangspuffer, 640 Byte Sendepuffer
- Unterstützt Hardware- und Software-Flusskontrolle
- Virtuelle COM-Port-Treiber für mehrere Betriebssysteme
- USBXpress-Treiberunterstützung für Windows
- 3 Status-LEDs: TXD, RXD, POWER
- Pinheader für TXD, RXD, RTS, CTS zugänglich

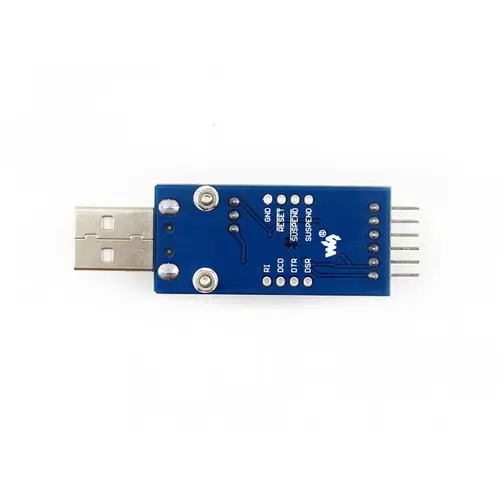

- Weitere Pins über Bohrlöcher erreichbar
- Windows 2000/XP/Server 2003/Vista/7/8/8.1
- Mac OS-X/OS-9
- Linux ab Version 2.40
- Android
- WinCE
- Chip: CP2102
- EEPROM: 1024 Byte
- USB-Spezifikation: Version 2.0, volle Geschwindigkeit (12 Mbit/s)
- Baudrate: 300 bps bis 1 Mbit/s
- Datenformate: 58 Datenbits, 12 Stoppbits, Parität (gerade, ungerade, keine)
- Empfangspuffer: 576 Byte
- Sendepuffer: 640 Byte
- Ausgangsspannung: 3.3 V oder 5 V (per Jumper wählbar)
- Temperaturbereich: 40 °C bis +85 °C
- Schutzbauteil: SP0503 (USB-Schutz)
- SUSPEND-Pins unterstützen USB-Suspend-Zustände
- VCP-Beispiele und USBXpress-Bibliothek verfügbar
- CP2102 USB UART Board (micro) × 1
- 4-Pin-Stiftleiste (male) × 2
- 4-Pin-Buchsenleiste (female) × 2
- 6-poliger Anschlusskabelsatz (Jumper-Wire) × 1
- Wiki zum CP2102 USB UART Board
