0.96" 160x80 IPS HD LCD Display Modul, SPI Interface

Beschreibung

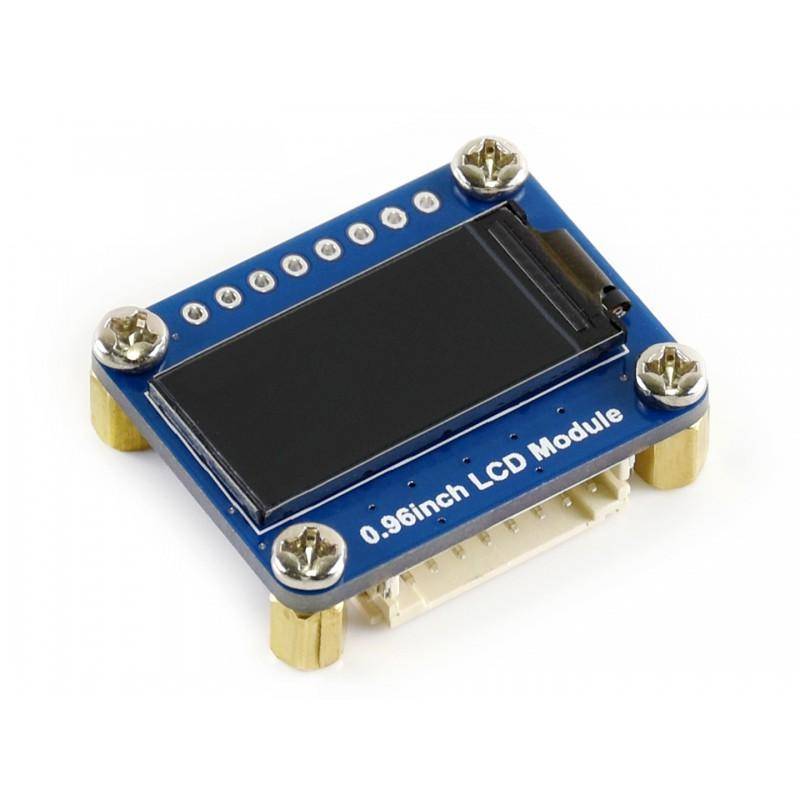

0.96inch LCD Display Module, 160×80, SPI, IPS
Das 0.96 Zoll große LCD-Modul verfügt über eine Auflösung von 160×80 Pixeln und nutzt ein farbstarkes IPS-Display für klare Darstellung. Es basiert auf dem ST7735S-Controller und kommuniziert über eine 4-Draht SPI-Schnittstelle, wodurch nur wenige GPIO-Pins für die Ansteuerung benötigt werden. Die RGB-Darstellung ermöglicht 65.000 Farben (65K), während eine LED-Hintergrundbeleuchtung für gleichmäßige Ausleuchtung sorgt.

Das Modul unterstützt eine Betriebsspannung von 3,3 V oder 5 V und ist mit diversen Plattformen wie Raspberry Pi, Arduino und STM32 kompatibel. Dank mitgelieferter Beispiele eignet es sich besonders für Projekte mit grafischer Anzeige im kompakten Format. Typische Anwendungen finden sich in kleinen Benutzerinterfaces, Statusanzeigen und mobilen Geräten.

Merkmale im Überblick

• 0.96 Zoll IPS-LCD-Modul
• 160×80 Pixel Auflösung
• 65K RGB Farbdarstellung
• SPI-Schnittstelle für einfache Ansteuerung
• Integrierter ST7735S Display-Treiber
• LED-Hintergrundbeleuchtung
• Kompatibel mit Raspberry Pi, Arduino, STM32

• Raspberry Pi
• Arduino
• STM32
• Mikrocontroller mit SPI-Unterstützung

• Displaygröße: 0.96 Zoll (diagonal)
• Auflösung: 160×80 Pixel
• Paneltyp: IPS
• Farbdarstellung: 65K RGB
• Treiberchip: ST7735S

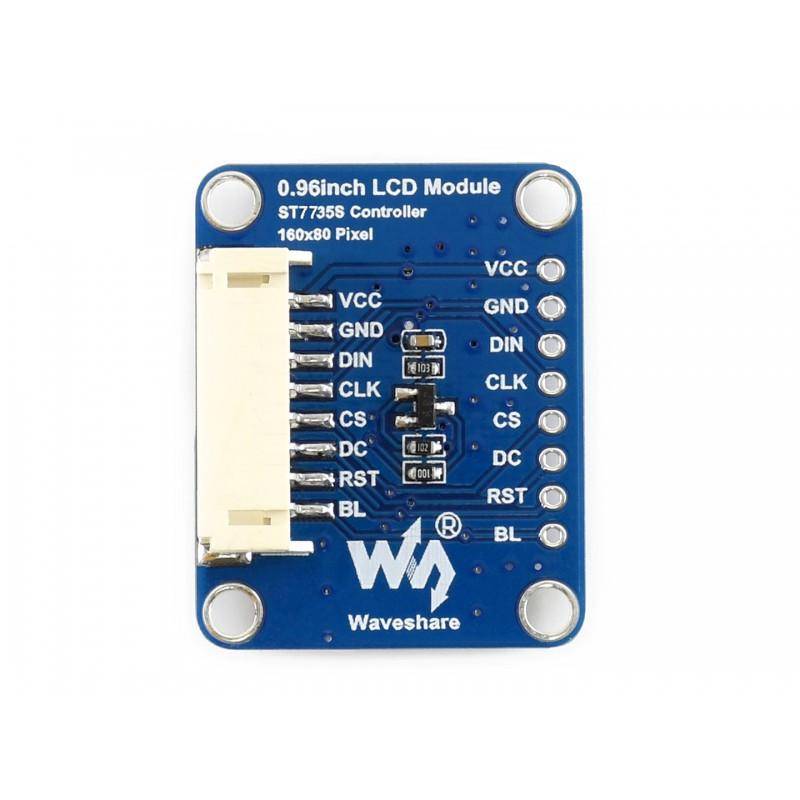

• Kommunikation: SPI (DIN, CLK, CS, DC, RST, BL)
• Versorgungsspannung: 3.3 V / 5 V

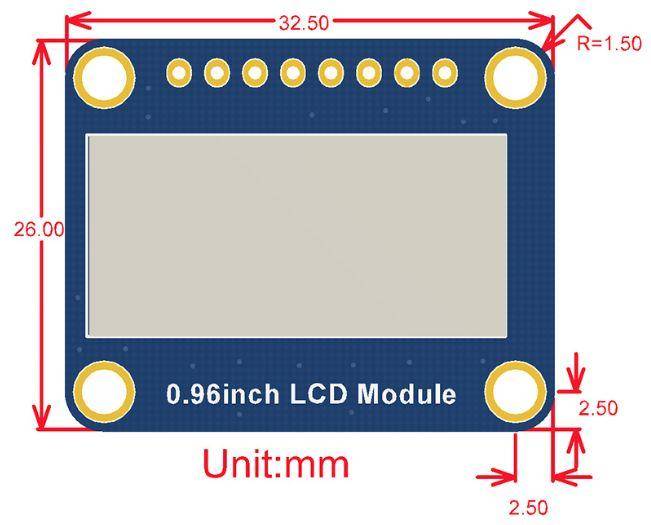

• Abmessungen: 32,5 mm × 26,0 mm

• Beispielcodes für Raspberry Pi, Arduino und STM32 verfügbar

• 1× 0.96inch LCD Modul

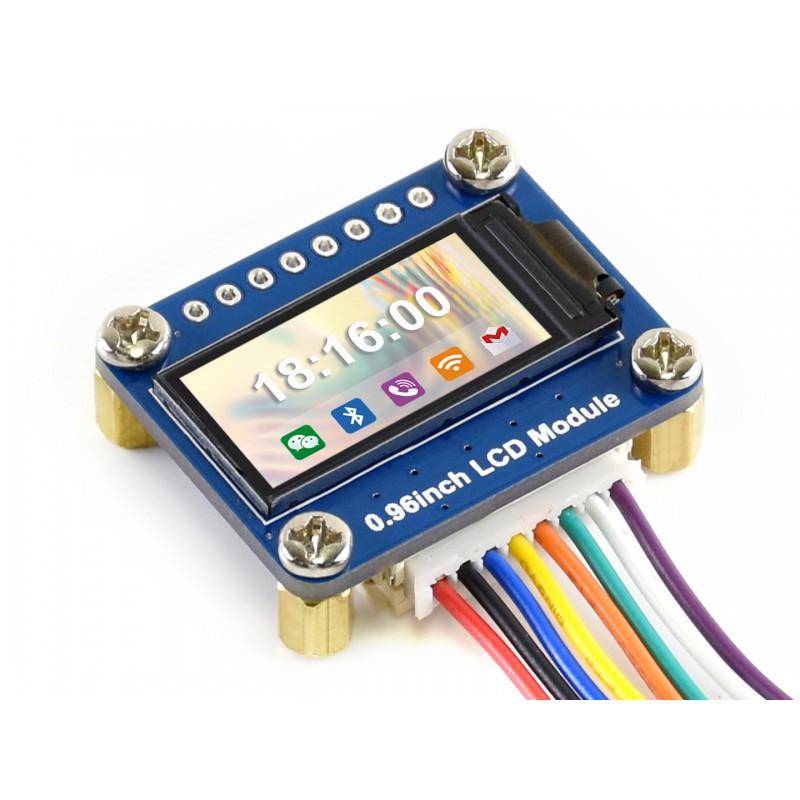

• 1× PH2.0 8PIN Kabel, 20 cm

• Produktseite mit Dokumentation
