Tektronix TICP050 IsoVu™ Isolierte Stromtastköpfe Tastkopf 1St.

Überblick

N/A
Geringstes Eingangsrauschen durch neue TEK061 Front-End-ASICs
12-Bit-Auflösung
bei 5 GHz und bis zu 16-Bit-Auflösung
bei 200 MHz bis 55 µV Rauschen bei 1 mV/Div und 1 GHz
bis 1,25 mV Rauschen bei 50 mV/Teilung und 10 GHz

Beschreibung

Führen Sie genauere dynamische Strommessungen auf Shunt-Basis mit den Stromtastköpfen der TICP-Serie durch. Hohe Bandbreite, flexible Messbereiche, vollständige galvanische Trennung und extrem geringes Rauschen ermöglichen es Ihnen, über die traditionellen Grenzen hinauszugehen – ideal für rauscharme Messungen an Stromshunts in potentialfreien Abschnitten von Stromkreisen.

Ein Meilenstein in der Strommessung mit Oszilloskopen
TICP-Stromtastköpfe ermöglichen in Verbindung mit Hochleistungs-Shunts oder CVRs Messungen von Gleichstrom bis zu mehreren hundert MHz. Wählen Sie aus drei Modellen, die zu Ihrer Anwendung und Ihrem Budget passen.

Durch die vollständige HF-Isolierung zwischen der Tastkopfspitze und dem Oszilloskop werden Erdschleifen vermieden und Gleichtaktrauschen erheblich reduziert.

Geringe Dämpfung, 50 Ω Eingangsimpedanz und abgeschirmte Spitzen gewährleisten einen niedrigen Rauschpegel.

Drei Bandbreiten: 250 MHz, 500 MHz, 1 GHz
Bis zu 90 dB CMRR bei 1 MHz
Rauschbeitrag < 4,7 nV/√Hz (<150 μV bei 1 GHz)

Neue Einblicke in SiC- und GaN-Leistungswandler gewinnen

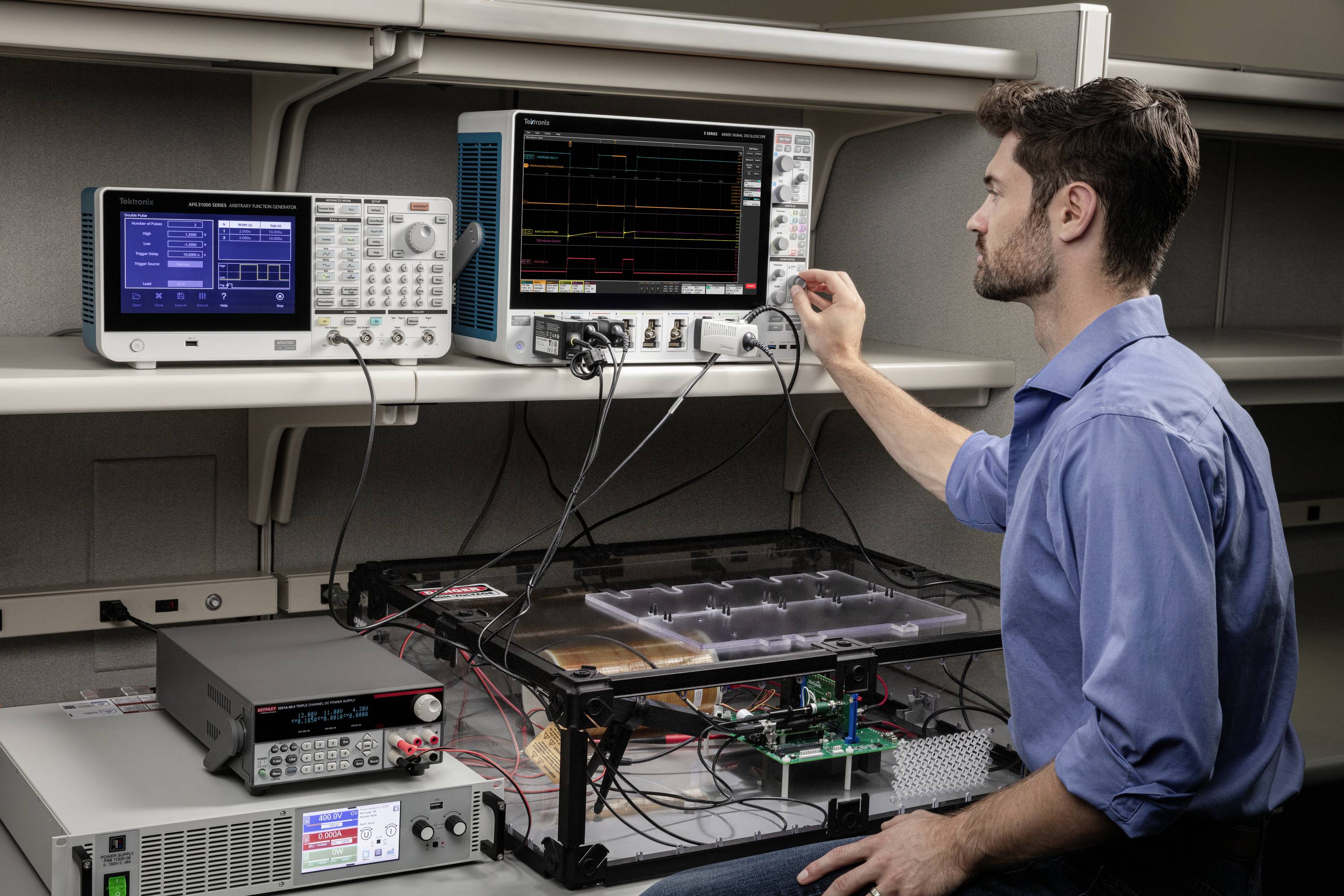

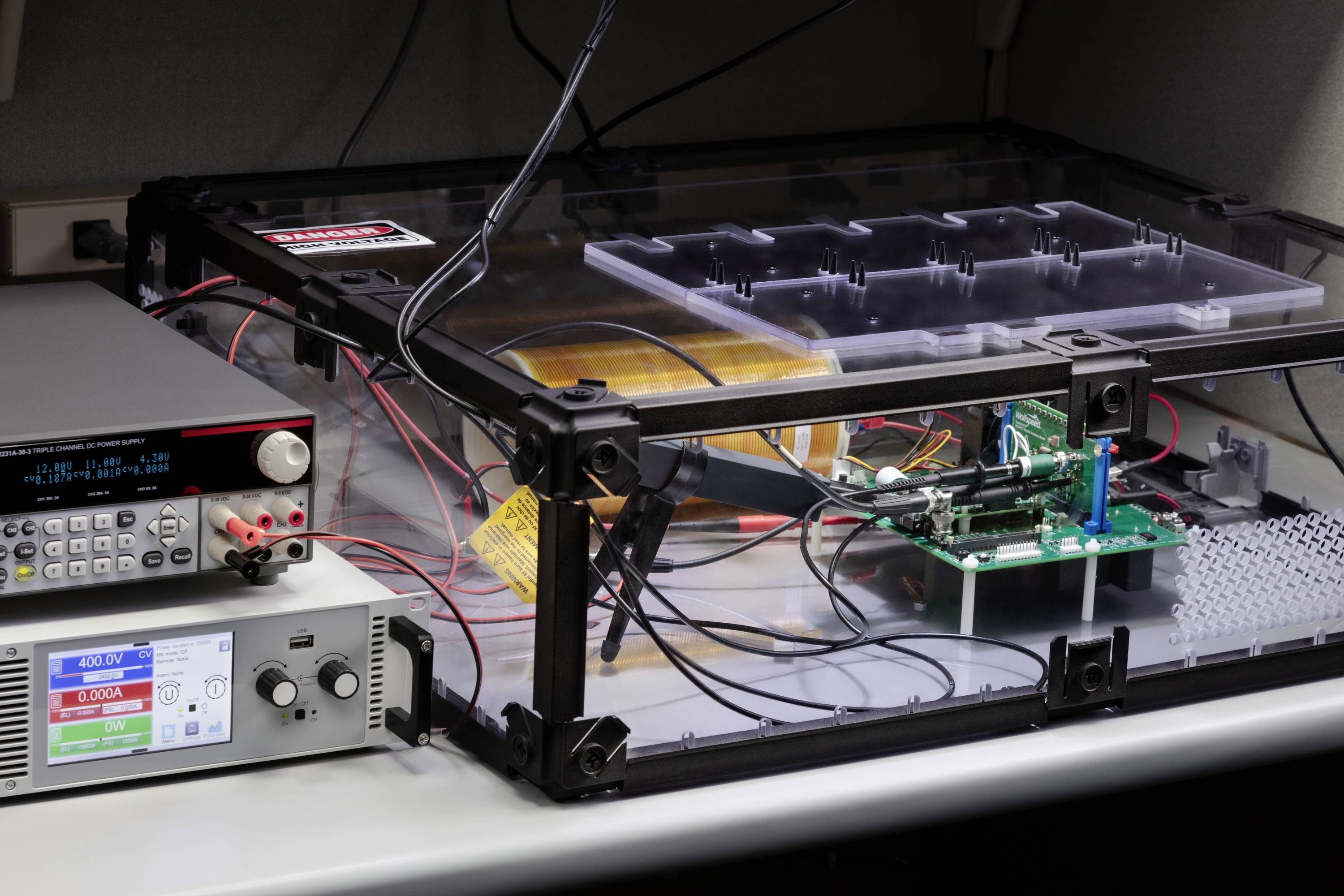

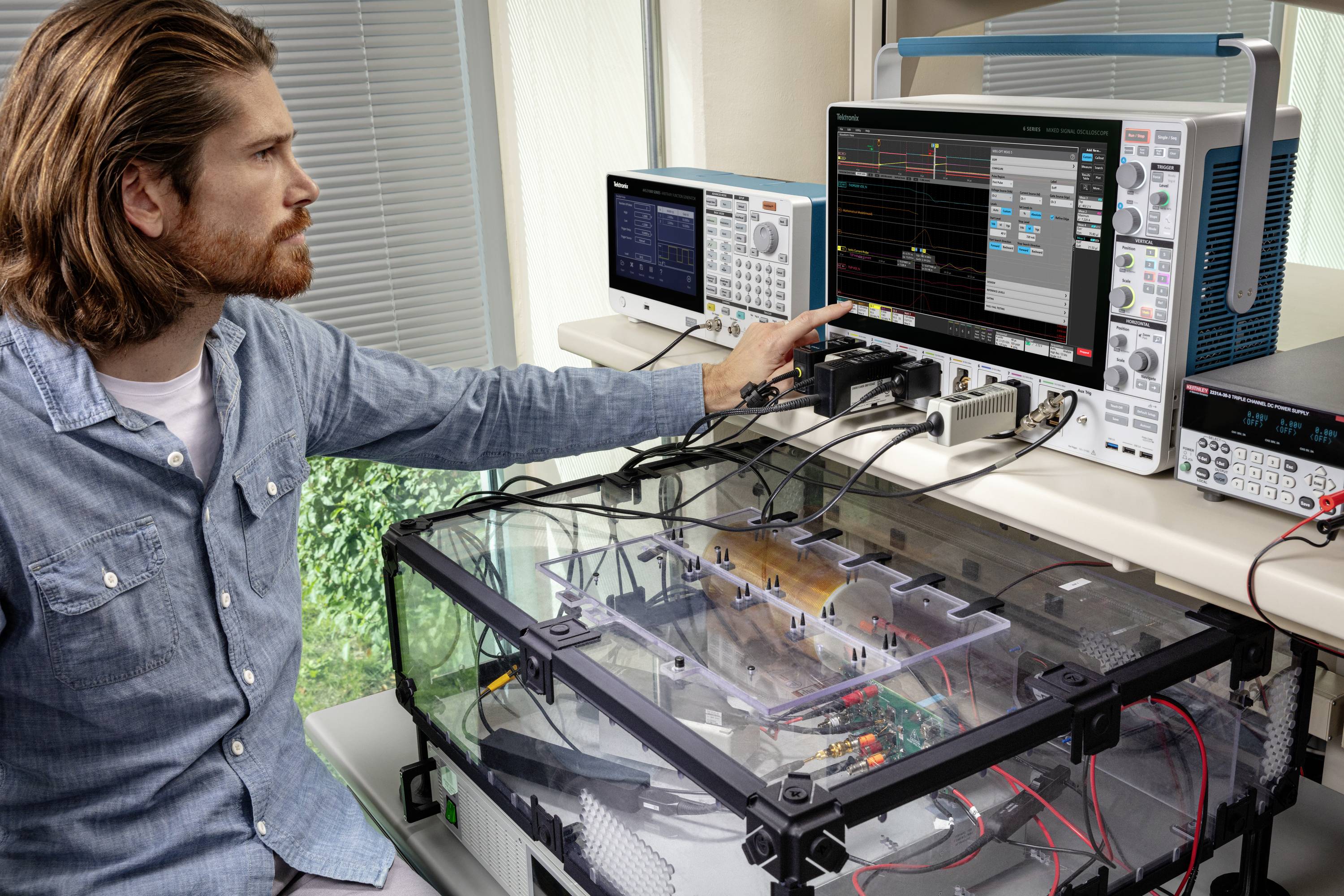

Für die Messung sich schnell ändernder Ströme in Schaltgeräten mit breiter Bandlücke können Shunt-Tastköpfe eine größere Bandbreite liefern als Clamp-On-Tastköpfe. Die IsoVu-Isolierung eliminiert Erdschleifen, ermöglicht Messungen an Hochspannungsschaltkreisen und bietet eine extrem hohe Gleichtaktunterdrückung. Dadurch eignen sich TICP-Tastköpfe ideal für Strommessungen an Shunts und CVRs an High-Side-SiC- und GaN-Schalt-FETs.

Bandbreite: 250 MHz, 500 MHz oder 1 GHz
1800 VRMS Gleichtaktspannung
Bis zu 90 dB CMRR bei 1 MHz
1000 V CAT II Sicherheitsbewertung
In Kombination mit IsoVu-Spannungstastköpfen erhalten Sie ein rauscharmes Bild der Schaltleistung.

Stromaufnahme in Nanosekunden und Mikroampere in Low-Power-Designs messen

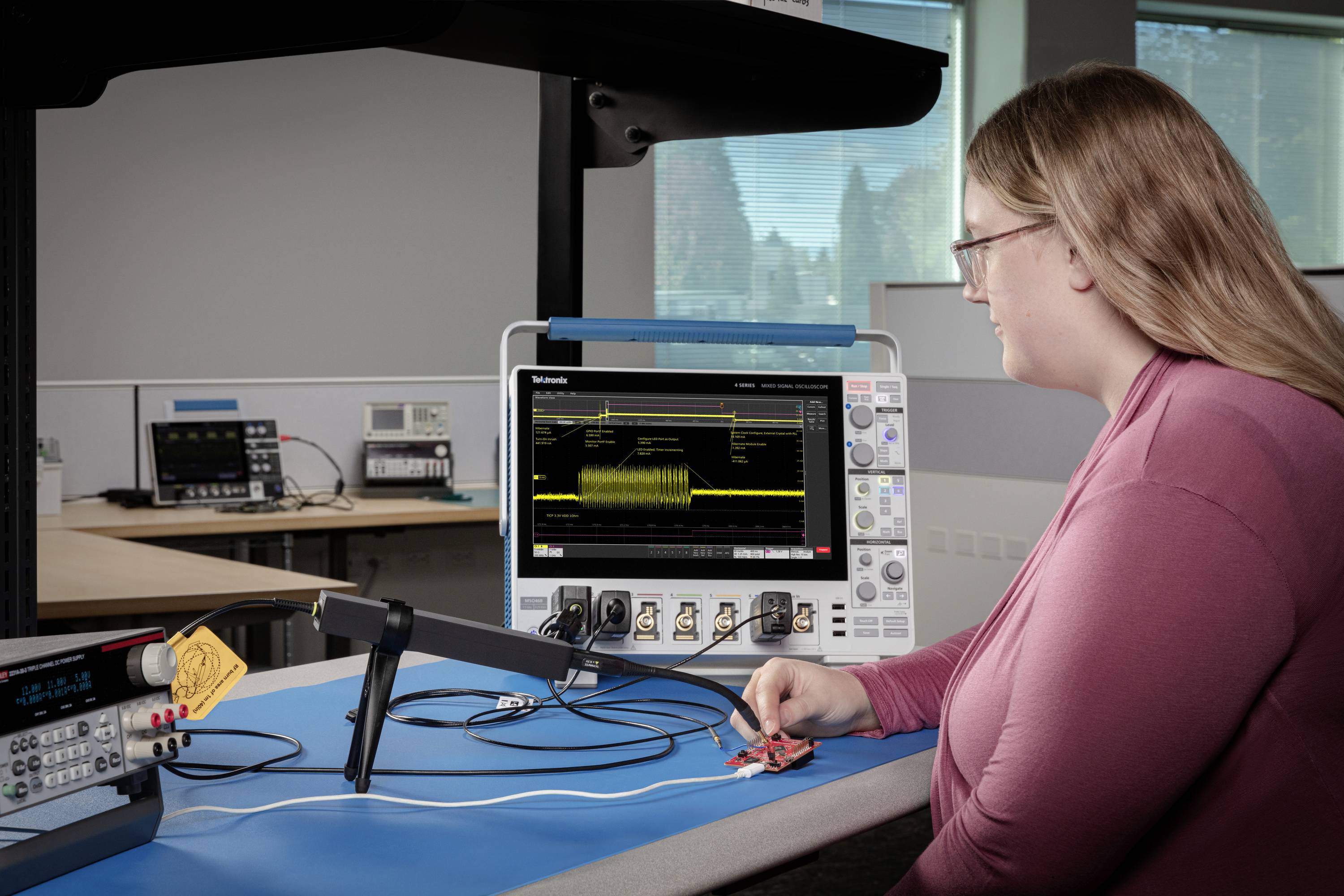

Die genaue Messung dynamischer Low-Level-Ströme kann für die Optimierung der Energieverwaltung in IoT- und Mobilgeräten entscheidend sein. Mit TICP-Tastköpfen und Shunts können Sie zusammen mit Ihrem Oszilloskop den Stromverbrauch während bestimmter Systemaktivitäten und Übergänge vom Ruhezustand in den aktiven Zustand in Verbindung mit Speicherzugriffen und I/O beobachten.

Bandbreite bis 1 GHz
Rauschbeitrag < 4,7 nV/√Hz (<150 μV bei 1 GHz)
Problemlos 12, 24 oder 48 V-Schienen oder höher messen
Kombinieren Sie mit Power Rail-Tastköpfen für die Mehrschienenanalyse von Stromverteilungsnetzen.

Verbindungsprobleme minimieren

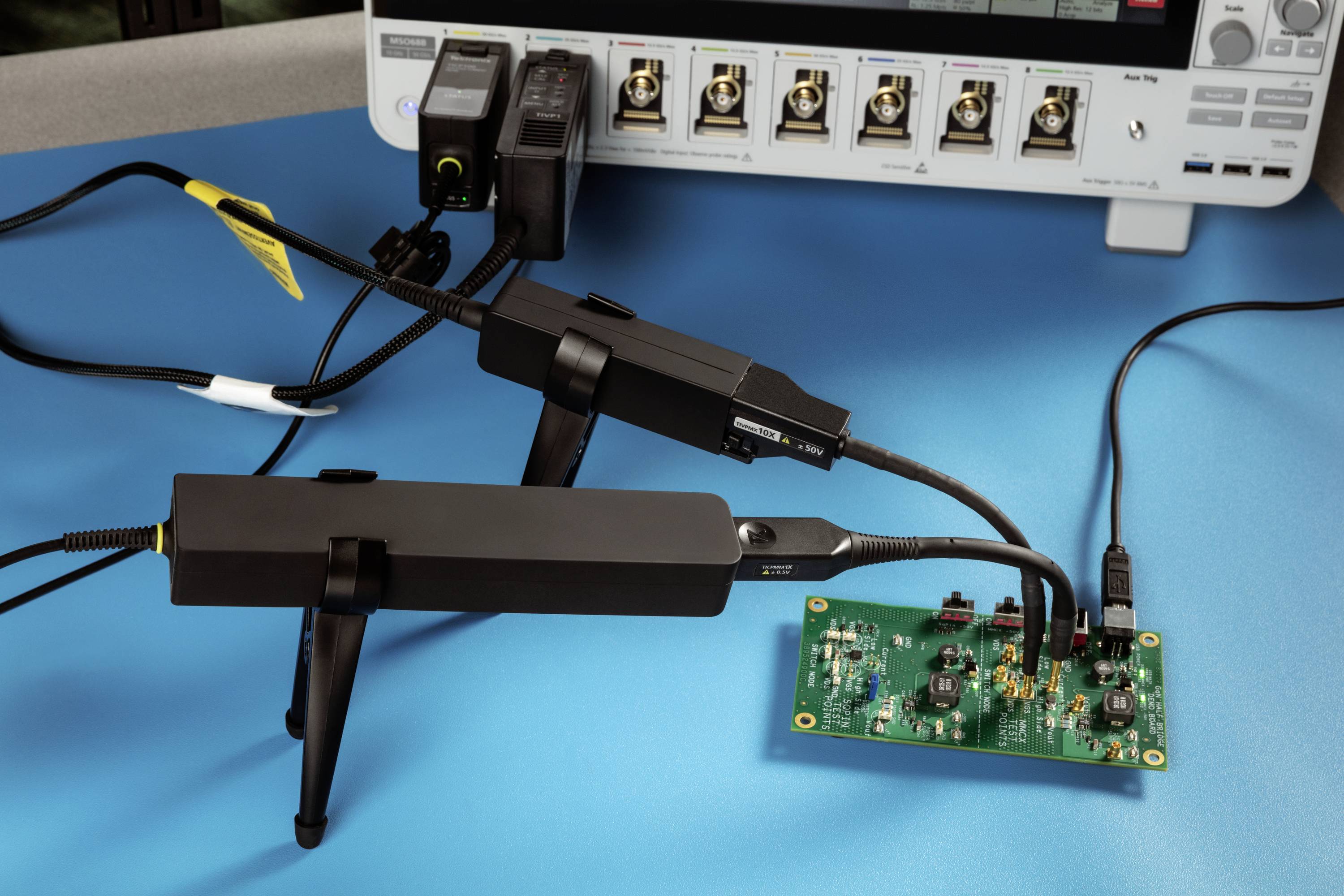

Die TICP-Tastköpfe und -Spitzen sind so konzipiert, dass sie den Verbindungsaufwand minimieren und gleichzeitig das Rauschen begrenzen. Die Spitzen sind so konzipiert, dass sie sich leicht biegen lassen, um die Belastung auf die Verbindungen zu verringern und einfache, zuverlässige Verbindungen mit Ihrem Prüfling zu ermöglichen.

Spitzen enden in geschirmten MMCX-Anschlüssen mit hoher Bandbreite
Verwendung mit handelsüblichen Adaptern für SMA- oder BNC-Anschlüsse
Anpassung an 25-mil-Steckverbinder für den Anschluss an Onboard-Shunts und Testpunkte
Inklusive Zweibein- und Dreibeinadapter zum Stabilisieren

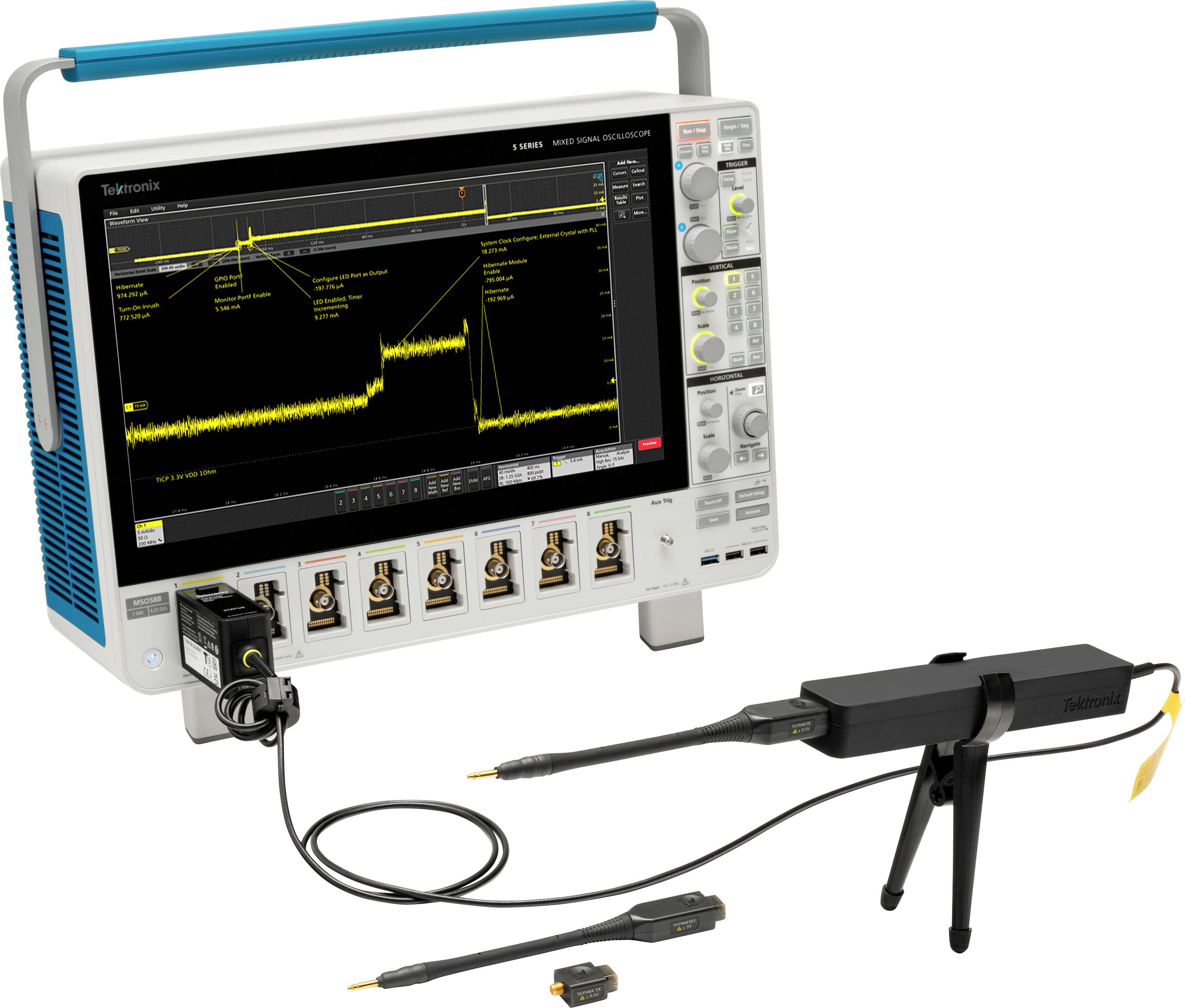

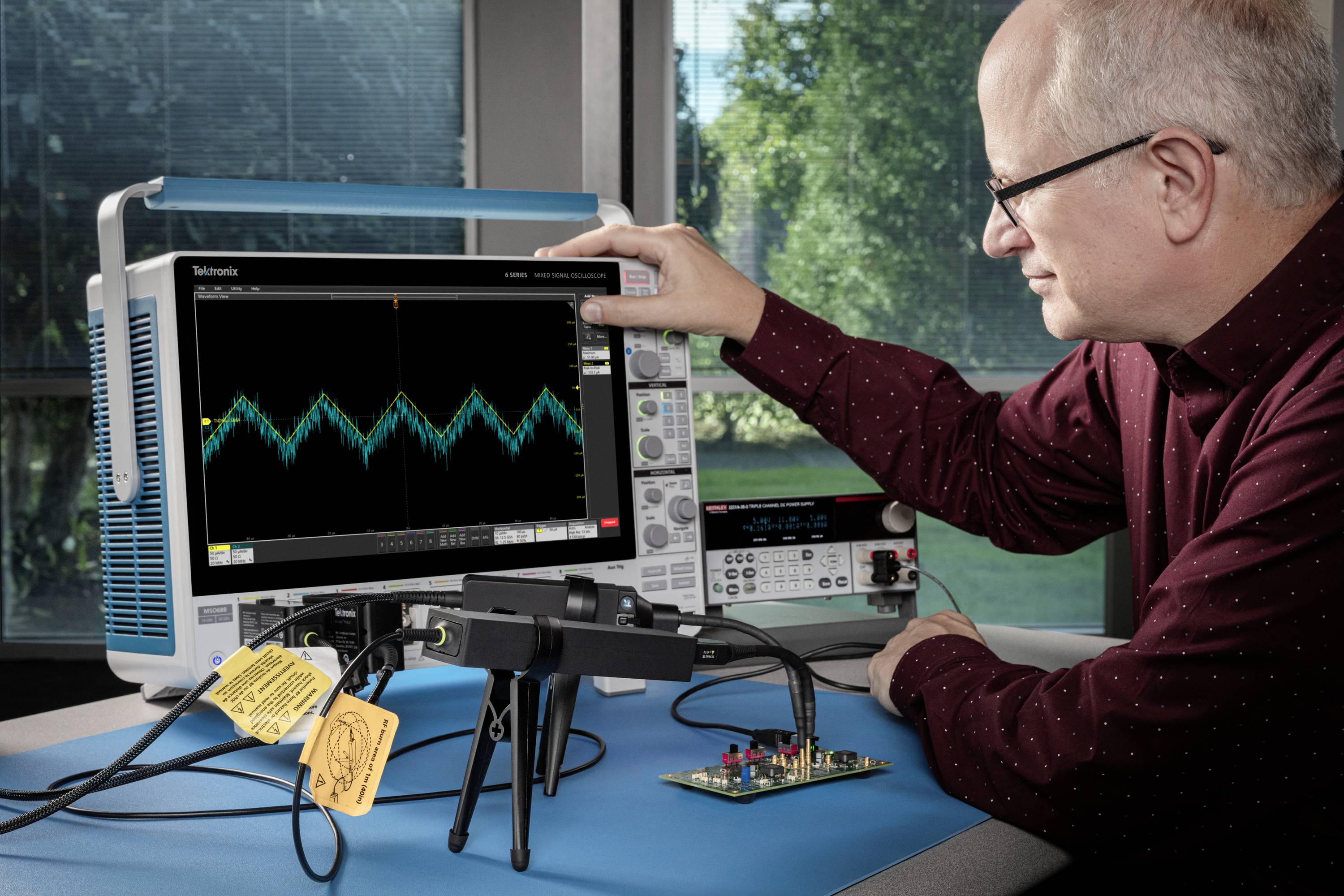

Nahtlose Integration mit MSO-Oszilloskopen der Serien 4, 5 und 6
MSO-Oszilloskope der Serien 4, 5 und 6 sind für ihre erweiterten Leistungsanalysefunktionen bekannt. IsoVu-Stromtastköpfe sind für eine reibungslose Zusammenarbeit mit diesen Geräten konzipiert. Die TekVPITM-Tastkopfschnittstelle versorgt den Tastkopf mit Strom und erkennt automatisch den Tastkopf und die Spitze, so dass Sie die Tastkopfparameter über die Benutzeroberfläche des Oszilloskops einstellen können. Dies ermöglicht auch eine Automatisierung der Prüfung mithilfe der Programmierbefehle der Oszilloskope.
