Beschreibung
Übersicht

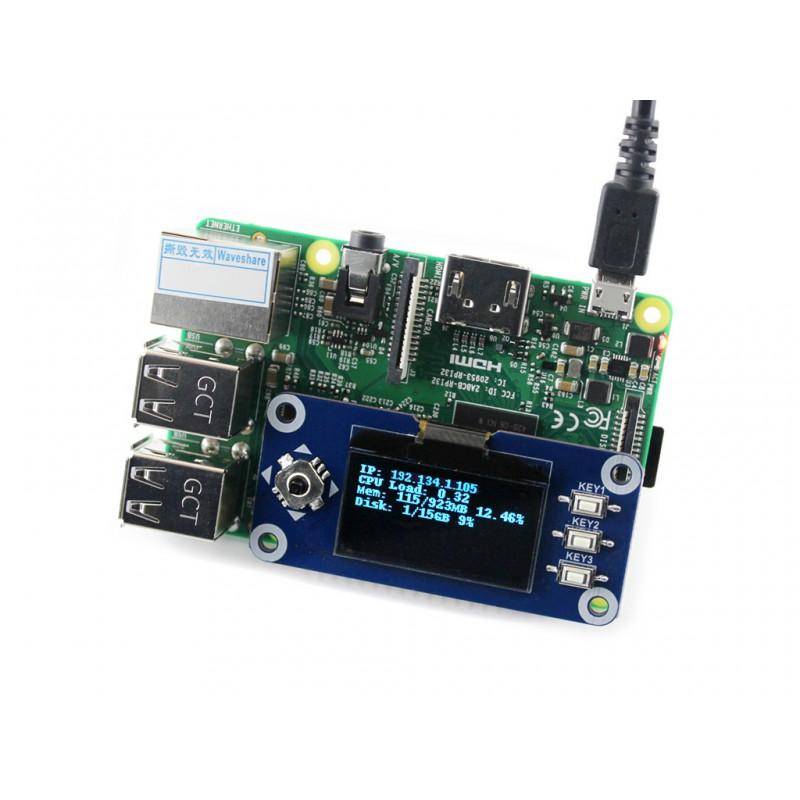

Mit diesem kleinen OLED HAT kann ein Raspberry Pi um ein 1,3" OLED Display mit 128x64 Pixeln Auflösung, 4-Wege Joystick und 3 Taster erweitert werden. Die Kommunikation erfolgt wahlweise über SPI oder I2C.
Eigenschaften
- Kompatibel mit allen Raspberry Pi Modellen mit 40-Pin GPIO Schnittstelle
- Durch pHAT Formfaktor ideal für Raspberry Pi Zero

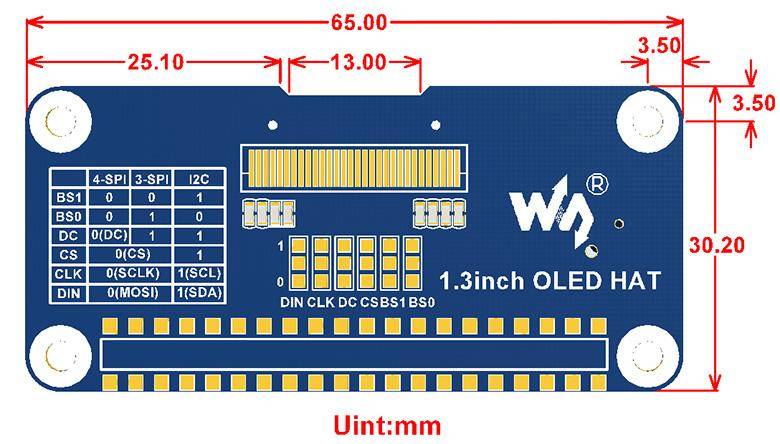

- Interface durch umsetzen von SMD Widerständen wählbar: 4-wire SPI, 3-wire SPI, I2C
Spezifikationen
- Treiber IC: SH1106
- Interface: 4-wire SPI, 3-wire SPI, I2C
- Display Farbe: blau
- Auflösung: 128x64
- Betriebsspannung: 3,3V
| SYMBOL | Raspberry Pi PIN (BCM) | DESCRIPTION |
|---|---|---|
| KEY1 | P21 | Button 1/GPIO |
| KEY2 | P20 | Button 2/GPIO |
| KEY3 | P16 | Button 3/GPIO |
| Joystick Up | P6 | Joystick Up |
| Joystick Down | P19 | Joystick Down |
| Joystick Left | P5 | Joystick Left |
| Joystick Right | P26 | Joystick Right |
| Joystick Press | P13 | Joystick Press |
| SCLK | P11/SCLK | SPI clock input |
| MOSI | P10/MOSI | SPI data input |
| DC | P24 | Data/Command selection (high for data, low for command) |
| CS | P8/CE0 | Chip selection, low active |
| RST | P25 | Reset, low active |
Lieferumfang
- 1.3inch OLED HAT
- 2x Schraubenset
Dokumentation / Downloads
- https://www.waveshare.com/wiki/1.3inch_OLED_HAT
