Beschreibung

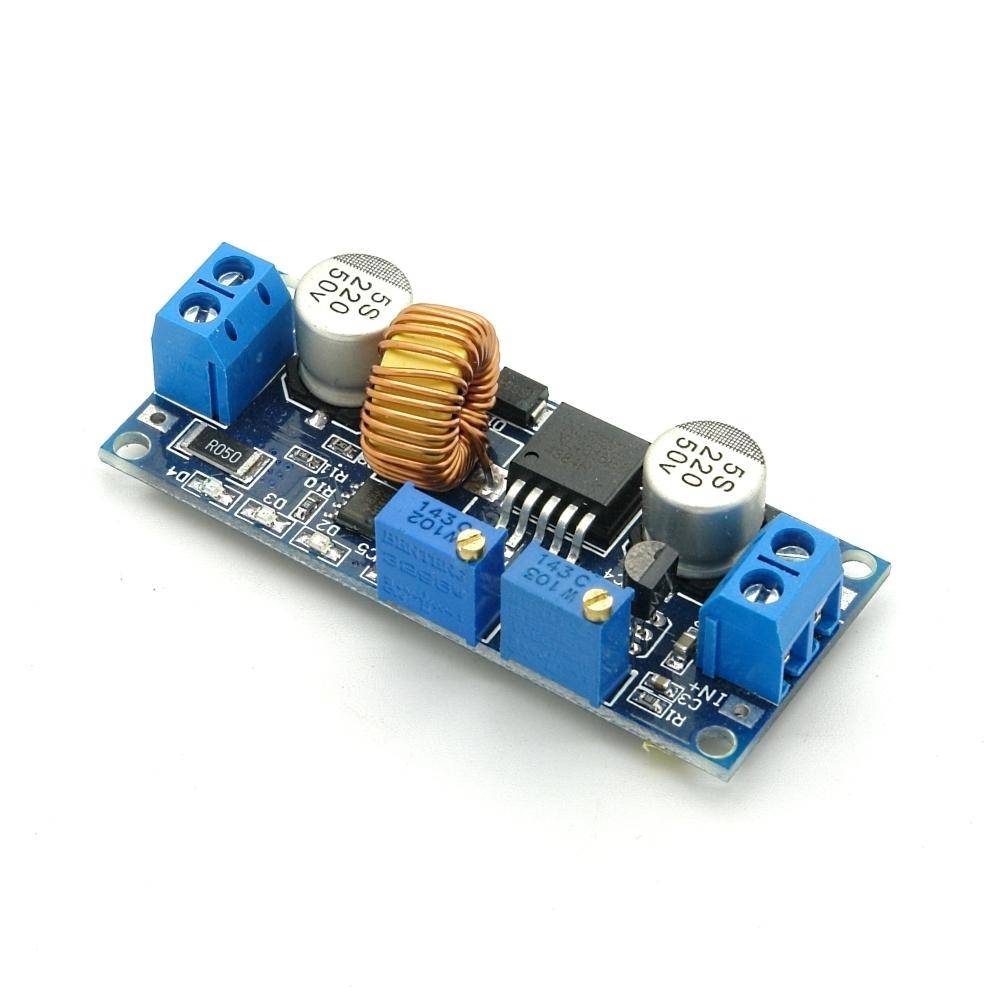

Step-Down Netzteilmodul 4-38V -> 1,25-36V / 5A mit Schraubklemmen
Das Step-Down Netzteilmodul ermöglicht die Abwärtsregelung von Spannungen im Bereich von 4 V bis 38 V auf eine einstellbare Ausgangsspannung zwischen 1,25 V und 36 V. Es ist mit zwei Potentiometern ausgestattet: eines zur Spannungsregelung und eines zur Strombegrenzung. Die Potentiometer reagieren gemäß folgender Drehrichtung: gegen den Uhrzeigersinn nimmt der Wert ab, im Uhrzeigersinn steigt er.
Das Modul erreicht eine maximale Ausgangsleistung von 75 W bei einem Ausgangsstrom von bis zu 5 A. Der Anschluss erfolgt über Schraubklemmen, wodurch eine flexible und sichere Verbindung zur Spannungsversorgung gewährleistet wird. Vier Befestigungslöcher mit einem Durchmesser von 3,0 mm ermöglichen eine Schraubmontage. Mit kompakten Abmessungen von 61,7 × 26,2 × 15,0 mm eignet sich das Modul für unterschiedliche Einbausituationen in diversen Anwendungen.
Das Modul kann für allgemeine Spannungsversorgungsaufgaben in Elektronikprojekten, DIY-Systemen, Fahrzeuginstallationen oder als Labornetzteilersatz verwendet werden. Dank des weiten Spannungsbereichs und der einstellbaren Strombegrenzung eignet es sich auch für den Betrieb von LEDs, Motoren oder für den Test von Schaltungen mit definierter Versorgungsspannung.
Merkmale im Überblick
- Einstellbare Ausgangsspannung von 1,25 V bis 36 V
- Eingangsspannungsbereich von 4 V bis 38 V
- Spannungs- und Stromregelung über zwei Potentiometer
- Montage über vier Befestigungslöcher Ø 3,0 mm
- Schraubklemmen für Ein- und Ausgang
- Eingangsspannung: 4 bis 38 V
- Ausgangsspannung: 1,25 bis 36 V (einstellbar)
- Max. Ausgangsstrom: 5 A
- Max. Ausgangsleistung: 75 W
- Anschluss: Schraubklemmen
- Montage: 4 Befestigungslöcher Ø 3,0 mm
- Abmessungen: 61,7 × 26,2 × 15,0 mm
- 2 Potentiometer zur Spannung- und Stromregelung:
- Rechts: Spannungsregelung
- Links: Strombegrenzung
- Drehrichtung der Potentiometer: gegen den Uhrzeigersinn abnehmend, im Uhrzeigersinn zunehmend
- 1x Step-Down Netzteilmodul 4-38V -> 1,25-36V / 5A mit Schraubklemmen
