Beschreibung

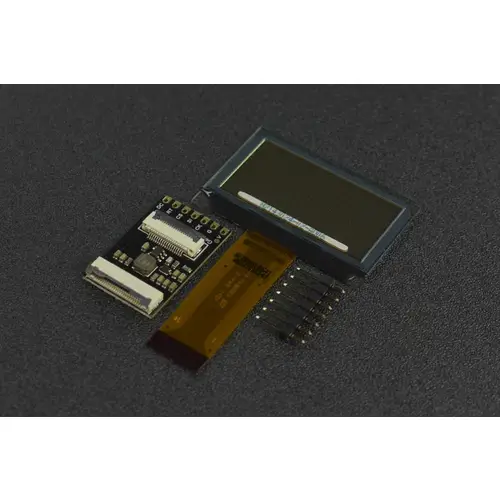

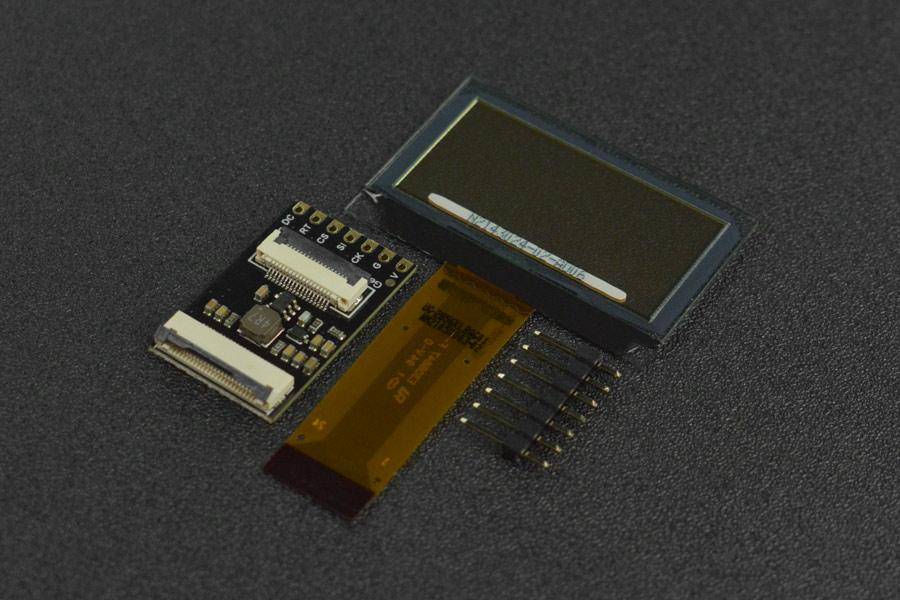

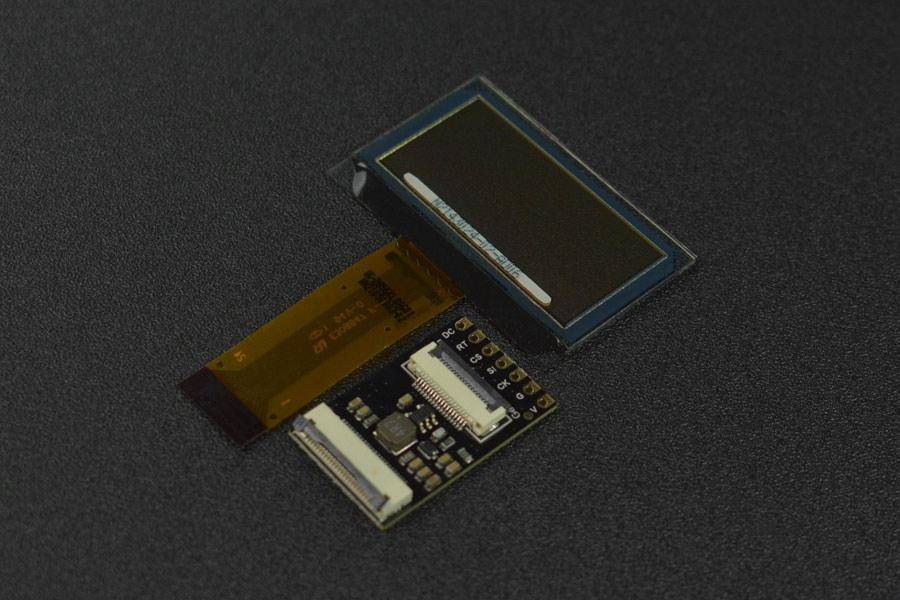

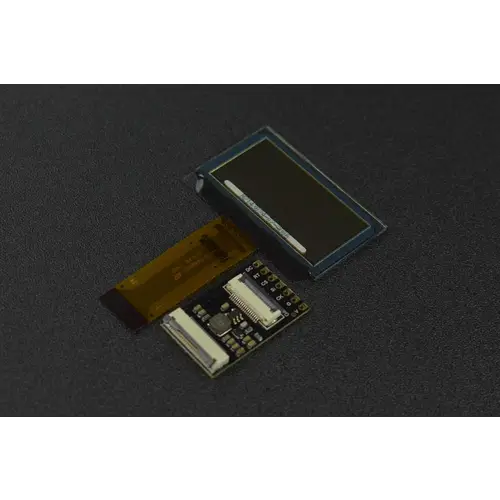

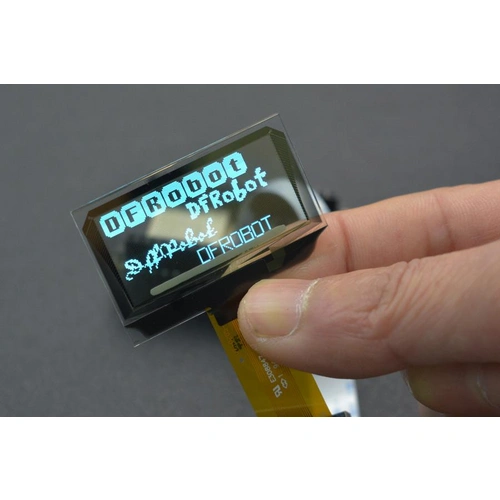

1,51-Zoll-OLED-Display mit transparenter Anzeige und Konvertermodul
Das monochrome OLED-Panel bietet eine Auflösung von 128 × 64 Pixeln, wobei der transparente Anzeigebereich 128 × 56 Pixel umfasst. Ein kleiner Abschnitt nahe der Anschlussseite ist nicht transparent, kann jedoch ebenfalls Inhalte darstellen. Die Darstellung erfolgt in blauer Farbe bei vollem Betrachtungswinkel.
Das Modul verwendet den SSD1309-Treiberchip und unterstützt sowohl SPI- als auch GDI-Schnittstellen. Der beiliegende Konverter ermöglicht eine einfache Verbindung mit Mikrocontrollern über diese beiden Schnittstellen. Zur Vereinfachung der Entwicklung stehen verschiedene Beispielcodes zur Verfügung, die grundlegende Anzeigeoperationen abdecken.
Das Display eignet sich für Projekte im Bereich Smart Home, interaktive Messestände, Desktop-Visualisierungen oder kreative DIY-Anwendungen. Die Kombination aus hoher Auflösung, transparenter Anzeige und kompaktem Aufbau unterstützt den Einsatz in Design-orientierten und innovativen Embedded-Systemen.

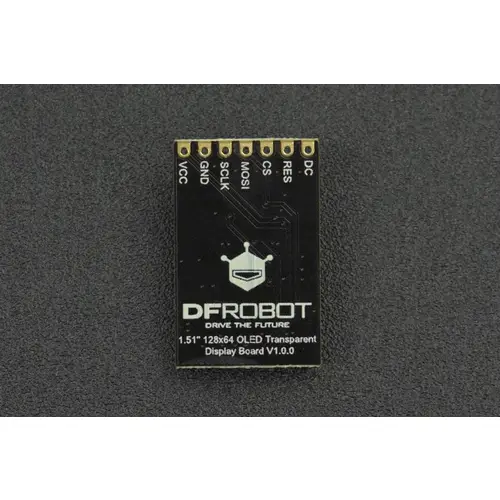

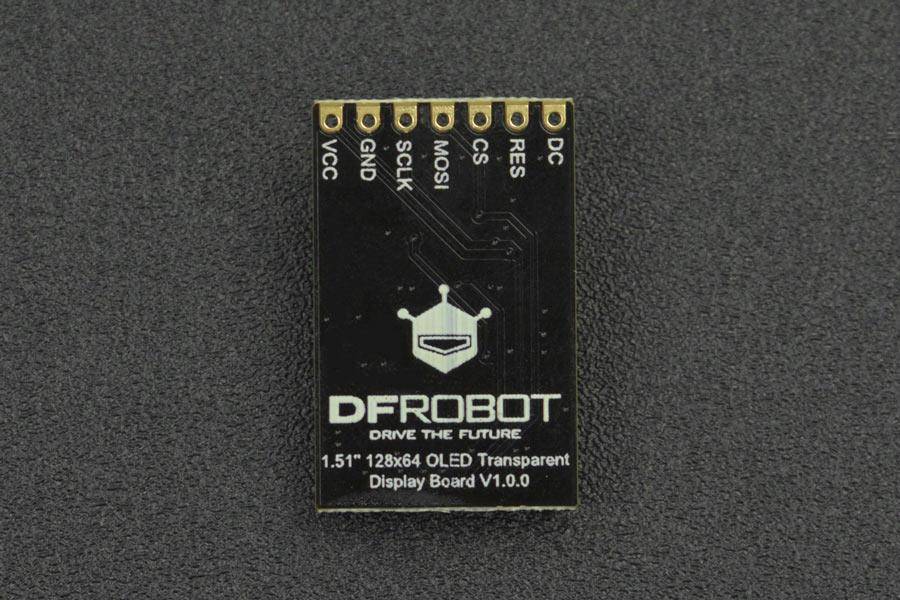

Die Datenübertragung erfolgt über die integrierte Adapterplatine mit einer Größe von 18 × 28 mm. Die Verbindung kann über GDI oder SPI erfolgen. Der Betrieb ist im Temperaturbereich von 40 bis +70 °C möglich. Die mechanische Integration erfolgt über ein FPC-Kabel in umgekehrter Richtung sowie einen 7-poligen Einzelstift-Stecker.
Merkmale im Überblick
- Transparente OLED-Anzeige mit 128 × 64 Pixeln (sichtbar: 128 × 56 Pixel)
- Darstellungsfarbe: Blau
- SSD1309-Treiberchip
- Konverter mit SPI- und GDI-Schnittstellen
- Volle Betrachtungswinkelabdeckung
- Beispielcode für schnelle Integration verfügbar
- Kompakte Adaptergröße: 18 × 28 mm
- Microcontroller mit SPI- oder GDI-Schnittstelle
- DIY-Projekte mit transparentem Anzeigeelement
- Betriebsspannung: 3,3 V
- Auflösung: 128 × 64 Pixel (davon 128 × 56 transparent)
- Displayfarbe: Blau
- Sichtbarer Bereich: 35,05 × 15,32 mm
- Displaygröße: 42 × 27 mm
- Pixelabstand: 0,274 × 0,274 mm
- Treiberchip: SSD1309
- Adaptergröße: 18 × 28 mm
- Kommunikationsschnittstellen: SPI und GDI
- Arbeitstemperatur: 40 bis +70 °C
- Teilbereich des Displays nahe den Anschlüssen nicht transparent
- Flexible Integration durch zwei wählbare Schnittstellen

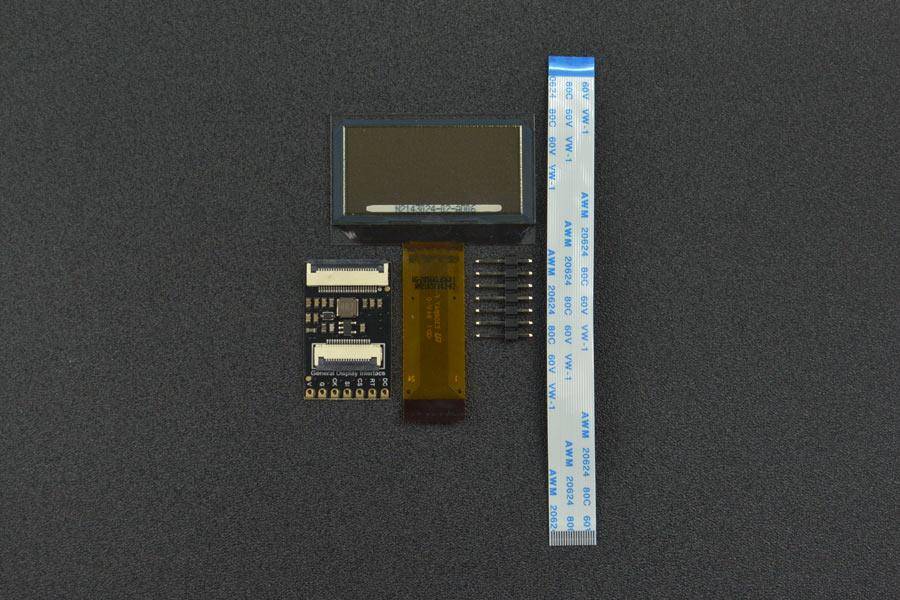

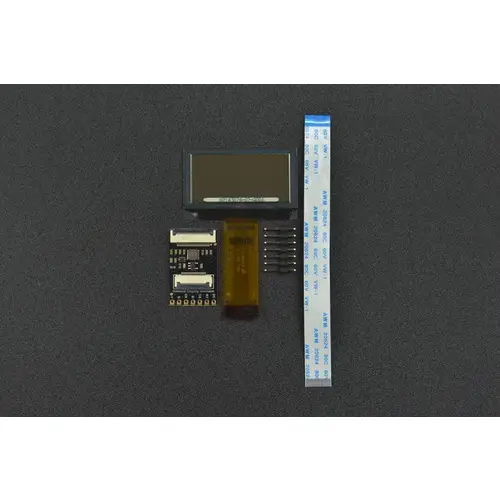

- 1x 1.51" OLED Transparent Display
- 1x 1.51" OLED Transparent Display Converter
- 1x 2,54 mm schwarzer Einzelstift-7-Pin-Stecker
- 1x FPC0.5-18PIN Kabel (umgekehrte Richtung)
- Produkt-Wiki
- Schaltpläne
- 2D.rar
- 3D.rar
- Datenblatt
