Beschreibung

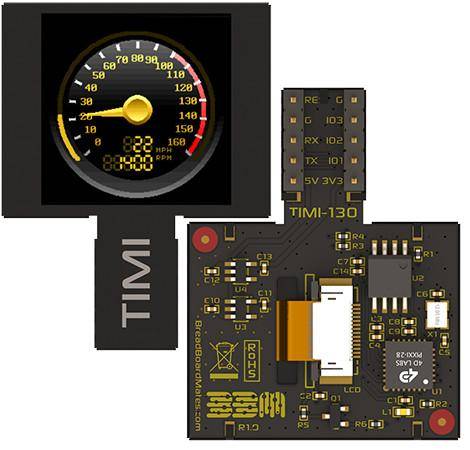

TIMI-130
TIMI-130 ist ein vielseitiges, breadboard-kompatibles Modul, das eine Vielzahl von Komponenten simuliert, die in typischen Elektronikprojekten verwendet werden. Es ersetzt unordentliche Drähte und teure Bauteile und spart so Zeit und Kosten. Es ist besonders geeignet für Hobbyisten und Ingenieure, die schnell und effizient Prototypen erstellen möchten. Mit dem TIMI-130 können Hunderte von Komponenten eingesetzt werden, ohne dass zusätzliche physische Teile bestellt werden müssen.
TIMI-130 bietet eine asynchrone serielle UART-Schnittstelle auf 3,3V-Pegel sowie 3 GPIO-Pins, die für verschiedene Anwendungen wie digitale und analoge Eingänge, digitale Ausgänge, Master-I2C-Kommunikation oder PWM-Audio-Ausgabe verwendet werden können. Diese Schnittstellen ermöglichen es dem TIMI-130, als eigenständiger Controller, als Host-gesteuerter Slave oder als angebundenes Testinstrument zu agieren. Zusätzlich können externe Geräte angeschlossen und versorgt werden.
Die Hauptschnittstelle von TIMI-130 ist die serielle UART mit 3,3V-Pegel, die eine Baudrate von 300 bis 2.187.500 unterstützt. Der Modul enthält auch einen 32MB Flash-Speicher sowie 32KB Prozessor-Flash-Speicher und 14KB Prozessor-SRAM für Benutzervariablen. Die Leiterplatte ist nach UL 94V-0 entflammbar und das Produkt ist RoHS- sowie REACH-konform.
Merkmale im Überblick
- 3,3V (5V tolerant) serielle UART-Schnittstelle (300 bis 2187500 Baud)
- Master I2C (3.3V Pegel) Schnittstellenbus
- 3 GPIO (3,3V-Pegel), davon 2 analog oder I2C, 1 PWM Audio
- 32MB Flash-Speicher
- 32KB Prozessor-Flash-Speicher
- 14KB Prozessor-SRAM für Benutzervariablen
- 5Vdc Versorgungseingang (3.3V möglich)
- Dedizierter 3.3V 500mA Stromausgang für den Benutzer
- Breadboard-kompatible Stiftleisten (0,1" / 2,54mm)
- RoHS- und REACH-konform
- Leiterplatte nach UL 94V-0 entflammbar
- Gewicht ca. 5,0 Gramm
- Kompatibel mit breadboardbasierten Projekten
- Unterstützt 3,3V- und 5V-Pegelgeräte
- Serielle UART-Schnittstelle: 3,3V, 300 bis 2.187.500 Baud
- I2C-Schnittstelle: Master, 3,3V Pegel
- GPIO-Pins: 3 (davon 2 analog oder I2C, 1 PWM Audio)
- Flash-Speicher: 32MB
- Prozessor-Flash-Speicher: 32KB
- Prozessor-SRAM: 14KB
- Versorgungseingang: 5Vdc (3.3V möglich)
- Stromausgang: 3,3V, 500mA
- Leiterplatte: UL 94V-0 entflammbar
- Gewicht: ca. 5,0 Gramm
- RoHS- und REACH-konform
- TIMI-130 Modul
