Adafruit 1.3" Farb TFT Display Bonnet für Raspberry Pi

Beschreibung

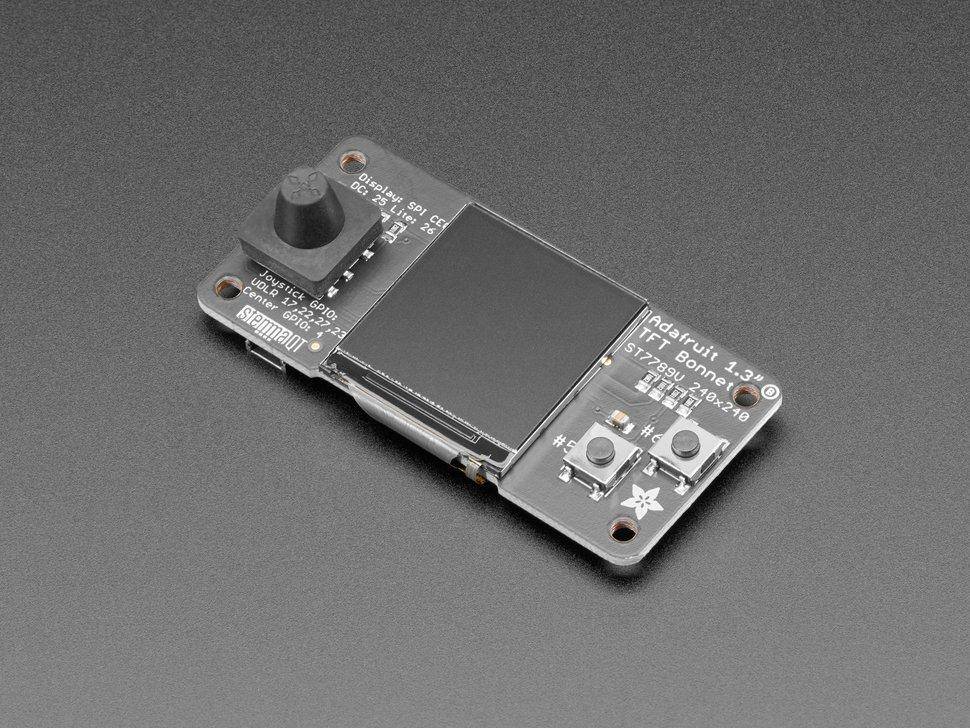

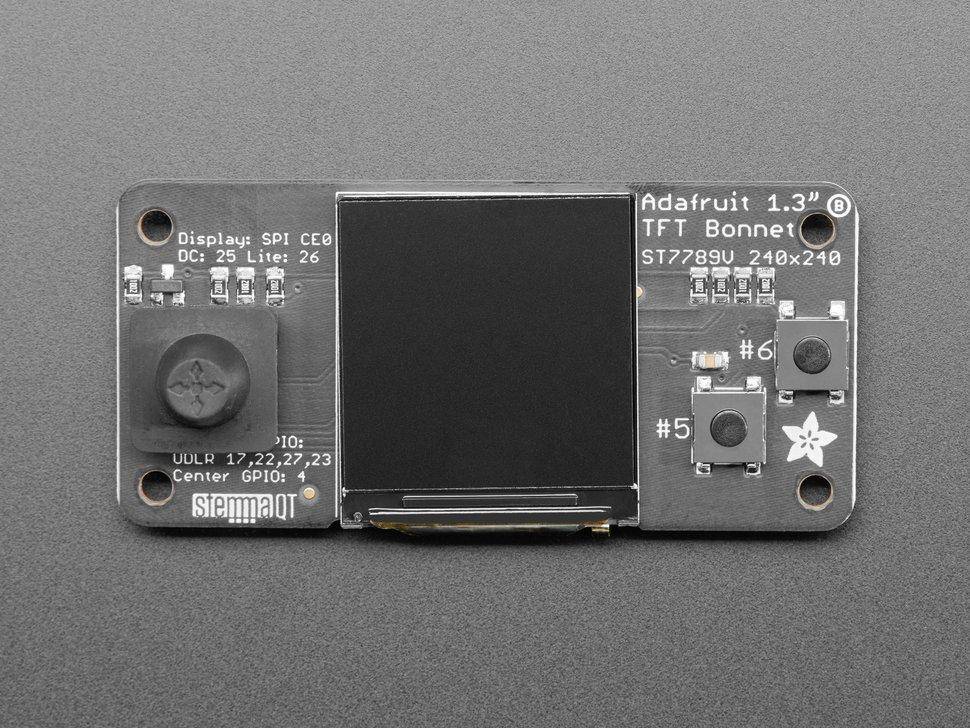

Adafruit 1.3" Color TFT Bonnet für Raspberry Pi, 240x240 TFT mit Joystick
Das Adafruit 1.3" Color TFT Bonnet für Raspberry Pi kombiniert ein kompaktes Farbdisplay mit Bedienelementen in einem einzigen Aufsteckmodul. Es ist mit einem 1.3 Zoll großen IPS-TFT-Display mit einer Auflösung von 240×240 Pixeln ausgestattet, das über SPI angesteuert wird. Dank der IPS-Technologie bietet es eine hohe Lesbarkeit, starken Kontrast und weite Betrachtungswinkel, obwohl es sehr kompakt ist.

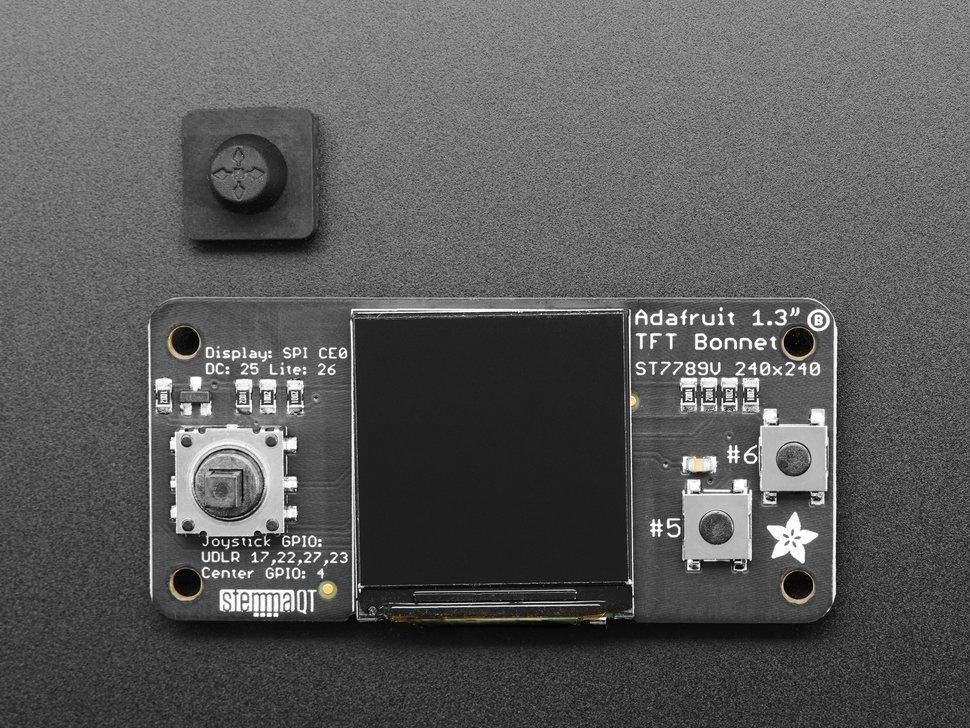

Ergänzt wird das Display durch einen 5-Wege-Joystick und zwei Taster, die sich ideal für Steuerungs- und Navigationsfunktionen in interaktiven Projekten eignen. Über den integrierten Qwiic-/STEMMA QT-Anschluss lassen sich I2C-kompatible Sensoren und Module direkt ohne Lötarbeiten anschließen.

Die Ansteuerung erfolgt über den ST7789-Chipsatz. Adafruit stellt hierfür sowohl einen Kernel-Treiber als auch eine Python-Bibliothek bereit. Die Darstellung kann als Konsolenausgabe oder über grafische Python-Bibliotheken erfolgen, einschließlich Text-, Bild- oder UI-Elementen. Der Joystick und die Tasten lassen sich ebenfalls per Python-Code abfragen. In Tests wurden Aktualisierungsraten von ca. 15 FPS erreicht, wodurch sich einfache Animationen und Videodarstellungen realisieren lassen.

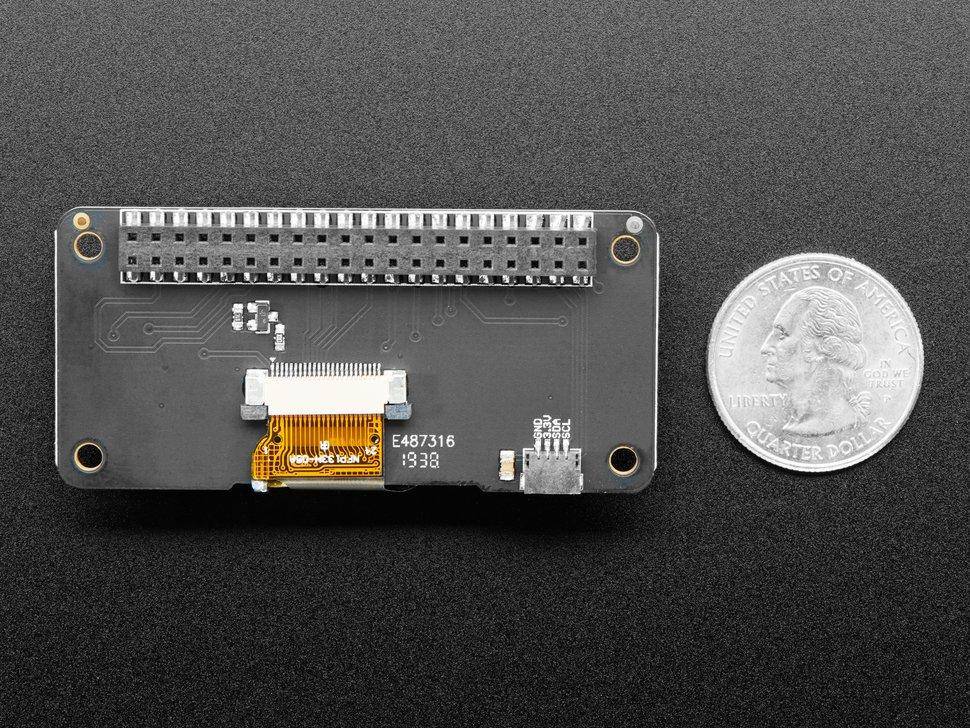

Das Modul ist vollständig vormontiert und getestet. Es wird einfach auf den Raspberry Pi gesteckt und ist mit allen Modellen kompatibel, die über den 2×20 GPIO-Anschluss verfügen, einschließlich Pi Zero, Pi 1, Pi 2, Pi 3, Pi 4 und Pi 5.

Merkmale im Überblick

• 1.3" Farbdisplay (IPS TFT) mit 240×240 Pixel Auflösung
• Displayansteuerung über SPI mittels ST7789-Chip
• 5-Wege-Joystick und zwei Tasten zur Benutzerinteraktion
• Integrierter Qwiic/STEMMA QT-Anschluss für I2C-Geräte
• Kompatibel mit Python-Bibliotheken und Kernel-Treiber
• Unterstützung von Konsolenausgabe oder grafischer Darstellung

• Alle Raspberry Pi Modelle mit 40-Pin GPIO
• STEMMA QT- und Qwiic-kompatible I2C-Geräte

• Abmessungen: 65.5 mm × 30.6 mm × 15.2 mm
• Displaygröße: 1.3 Zoll (IPS)
• Auflösung: 240 × 240 Pixel
• Schnittstellen: SPI (Display), I2C (Sensoranschluss)
• Update-Rate: ca. 15 FPS für einfache Animationen

• Bibliotheken für Python und Kernel-Treiber vorhanden

• 1x Adafruit 1.3" Color TFT Bonnet (vormontiert)

• Adafruit Anleitung und Ressourcen
