Beschreibung

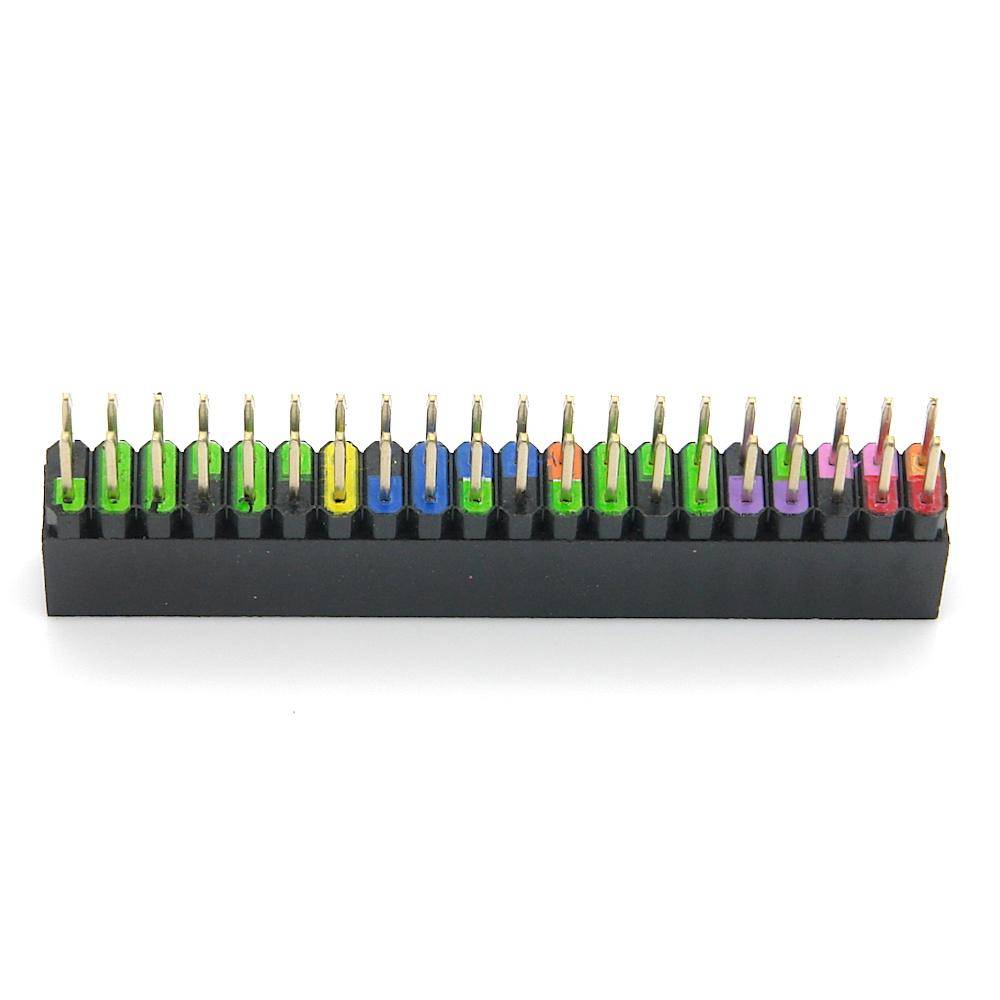

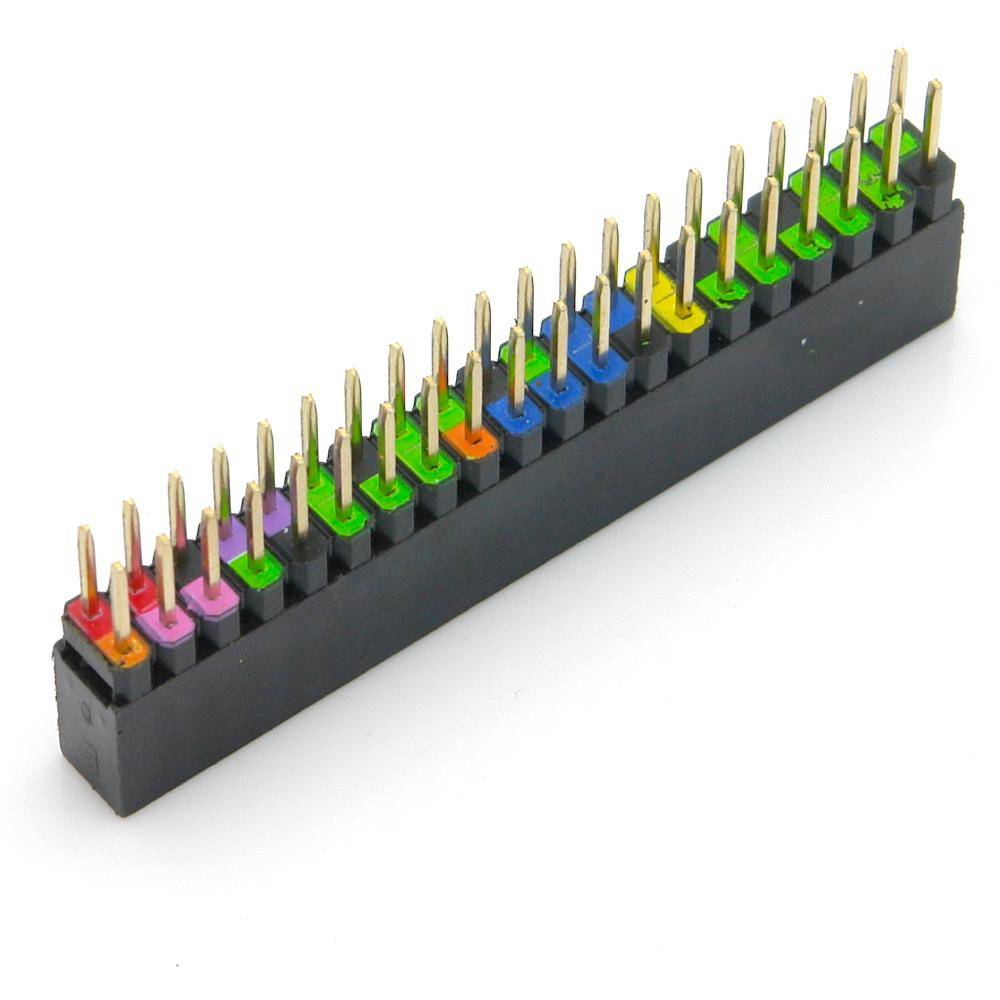

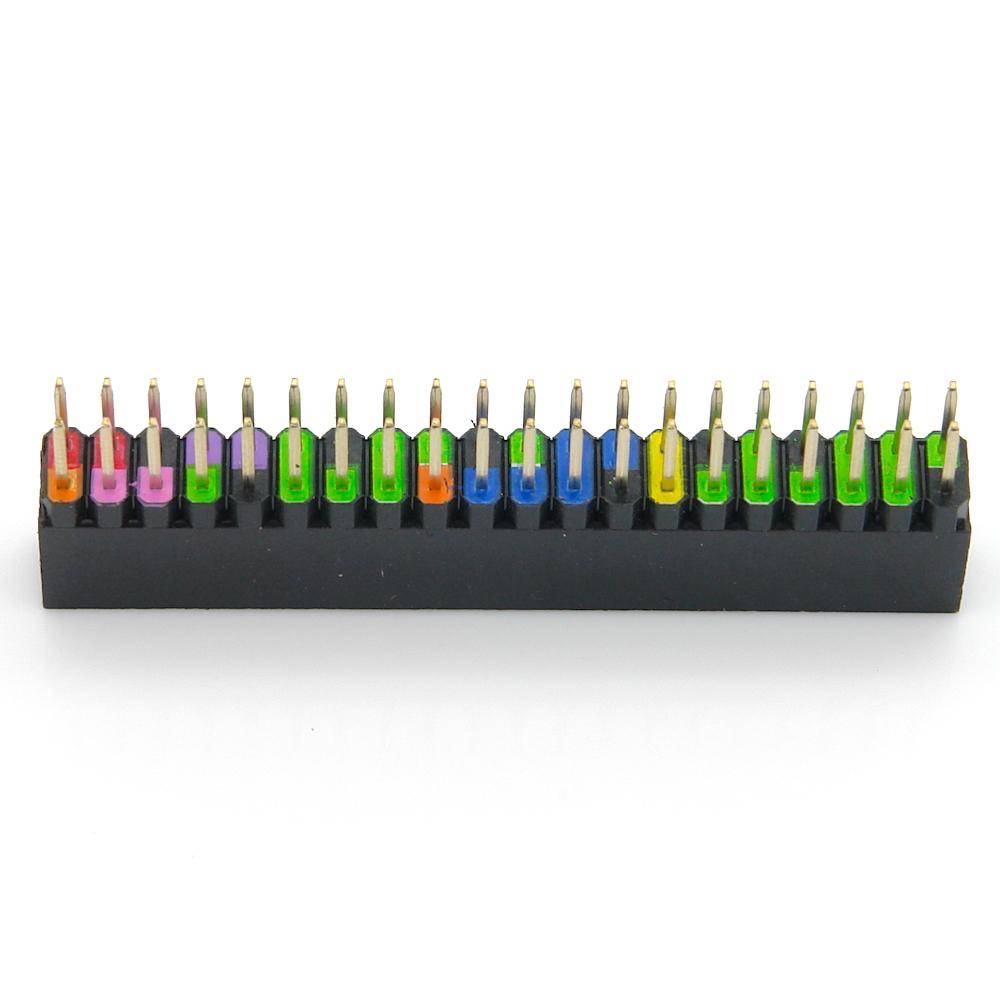

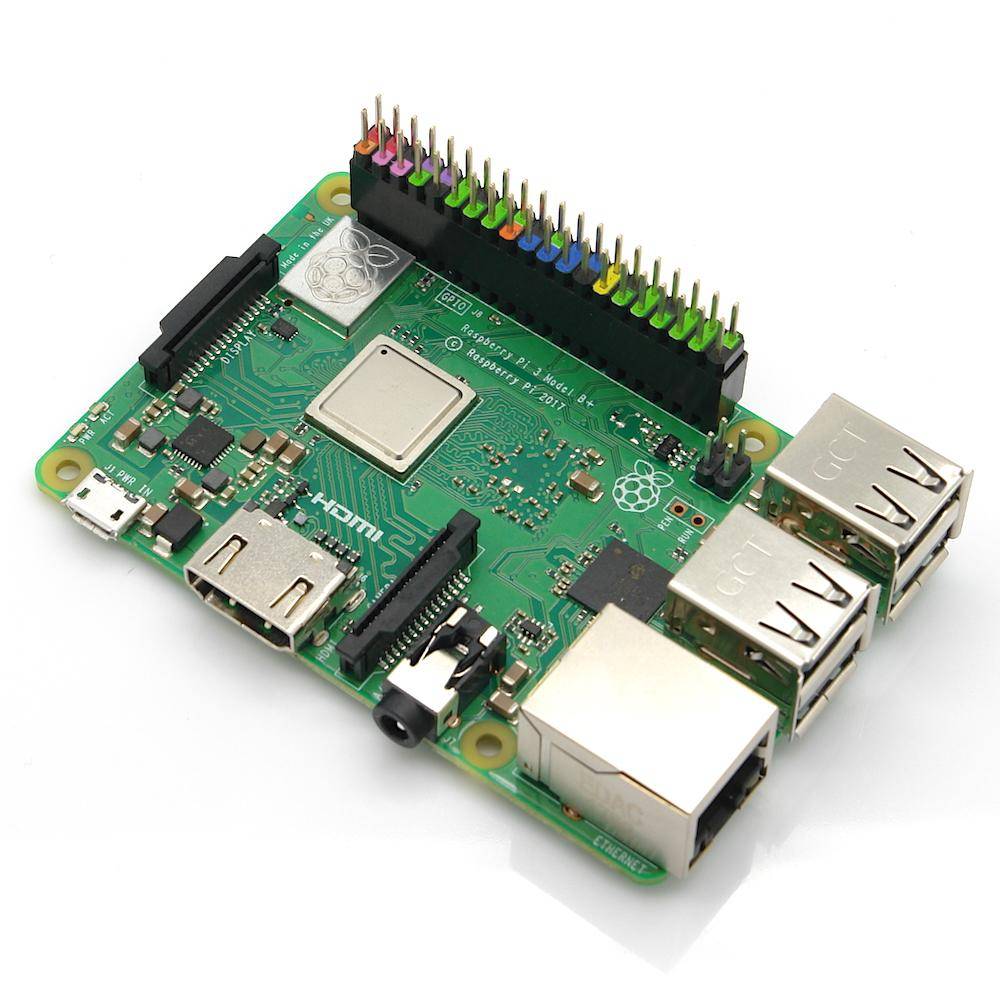

Dieser farbig kodierte Stacking Header erweitert den GPIO Header aller Raspberry Pi Modelle um praktische Farbcodes und erleichtern so das Prototypen und Hacken. Zusätzlich wird der Zugriff durch die Erhöhung erleichtert.
Durch die gleiche Materialstärke der Pins, sitzen Dupont Kabel weiterhin genauso fest wie am originalen GPIO Header.
Farbe / Funktionen:
orange = 3,3V
rot = 5V
pink = I2C
violett = UART
blau = SPI
gelb = DNC (Reversed I2C)
grün = GPIO
schwarz = GND (Masse)
Technische Daten:
- passend für alle Raspberry Pi Modelle mit 40 Pin GPIO Leiste
- 2 Pin-Reihen mit je 20 Pins
- 2,54mm Pinabstand (Pitch)
- Pin Länge: 6,2 mm
- Pin Stärke: 0,64 x 0,6 mm
- Gesamt Höhe: ca. 17,3 mm
